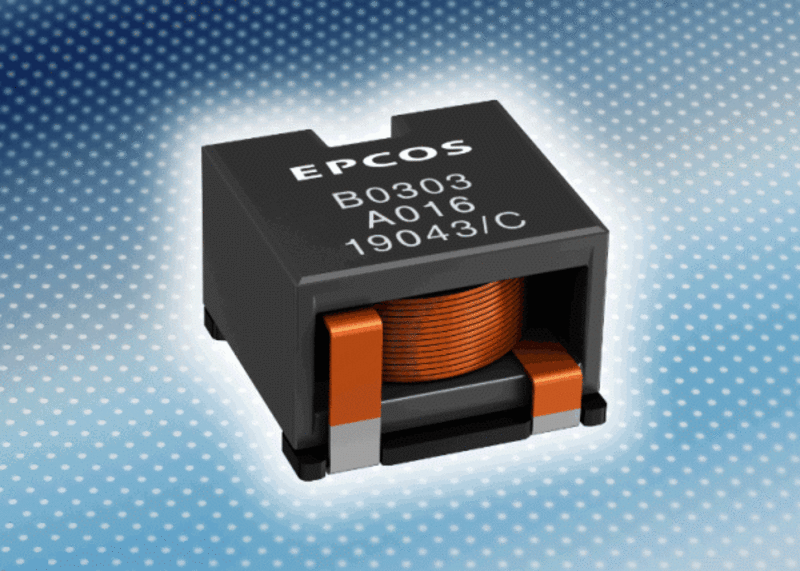

ERU16-Serie von TDK: Weniger Platzbedarf auf der Leiterplatte

Kompakte Induktivitäten für hohe Ströme: Zwölf Prozent weniger Fläche als das Vorgängermodell benötigen die 17,3x16,5 Millimeter kleinen EPCOS ERU-SMT-Leistungsdrosseln von TDK. Typenabhängig ist die niedrige Bauhöhe von 7,55 Millimeter (1,0μH) bzw. 11,1 Millimeter (30μH). Das flache Design ermöglicht die verwendete Flachdrahtwicklung, die zusätzlich für eine Verlustreduzierung sorgt. Ein drittes Lötpad sorgt für eine besonders hohe mechanische Stabilität auf der Leiterplatte. Die Induktivitätswerte der Drosseln liegen zwischen 1,0μH und 30μH. Ihre Gleichstromwiderstände bewegen sich zwischen 1mΩ und 15,4mΩ, die Sättigungsströme sind im Bereich von 10,3A DC bis 40,4A DC bei einer Betriebstemperatur von 25 °C. Die Hochstromdrosseln eignen sich für einen Temperaturbereich von -40 °C bis 150 °C.

Rutronik Elektronische Bauelemente AG
Brunnenstrasse 1, 8604 Volketswil
Tel. 044 947 37 37, Fax 044 947 37 47
rutronik_ch@rutronik.com, www.rutronik.com
