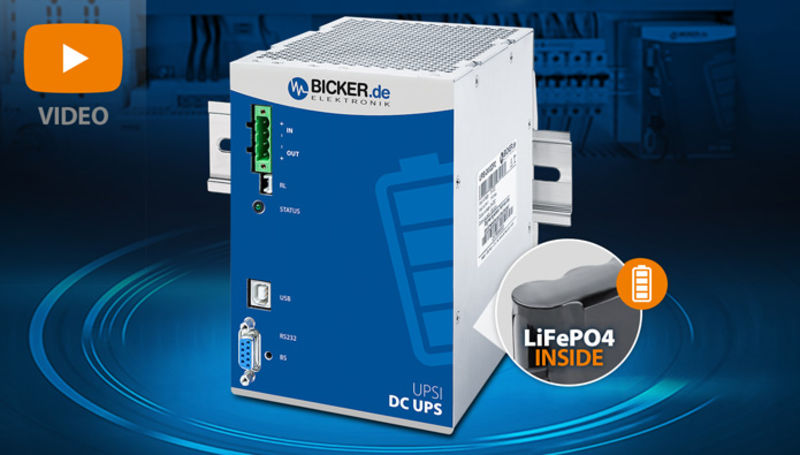

Für die Pufferung der 24VDC-Versorgungsspannung setzt Bicker Elektronik auf die besonders sichere und langlebige LiFePO4-Batterietechnologie. Die kompakte DC-USV im robusten DIN-Rail-Gehäuse ist ideal geeignet für den langjährigen Einsatz in Schaltschrankanwendungen und dezentralen Lösungen zur Absicherung von Embedded-IPCs, Steuerungen, Motoren, Sensorik, Mess-, Regel- und Sicherheitstechnik, u.v.m.
LiFePO4 Lithium-Eisenphosphat – Sicher, langlebig und leistungsstark
Der integrierte LiFePO4-Batteriepack überzeugt in sicherheitsrelevanten Anwendungen mit einer besonders stabilen Batteriechemie, einer langen Lebensdauer von mindestens 10 Jahren und bis zu 5000 Vollzyklen. Der Einsatz von Lithium-Eisenphosphat-Zellen macht ein thermisches Durchgehen (Thermal Runaway) nahezu unmöglich. Das speziell entwickelte Batterie-Management-System (BMS) mit Cell-Balancing sorgt für eine ausgewogene und gleichmäßige Ladung aller Zellen, so dass die volle Kapazität des Batteriepacks dauerhaft nutzbar bleibt. So gewährleistet die UPSI-2412DP3 höchste Zuverlässigkeit und Sicherheit für anspruchsvolle Applikation u.a. in den Bereichen Industrie 4.0, Automation, Robotik, Medizin- und Labortechnik, erneuerbare Energien, Prozesstechnik, Infrastruktur, Safety, Vision und Inspektion.
Niedrige Gesamtbetriebskosten (TCO) im Vergleich zu Blei-Säure-Batterien
Im Gegensatz zu den vermeintlich günstigeren Blei-Säure-Batterien weisen hochwertige Lithium-Eisenphosphat-Zellen eine ca. 15-20x längere Lebensdauer und Zyklenfestigkeit auf. Zudem kann beim LiFePO4-Batteriepack die volle Nennkapazität zu 100% dauerhaft entnommen werden. Blei-Säure-Batterien haben zudem hinsichtlich Entladetiefe und Zyklenzahl deutliche Einschränkungen in der Anwendung. Bei Berechnung der TCO (Total Cost of Ownership) über den gesamten Einsatzzeitraum von mindestens 10 Jahren ergibt sich ein deutlicher Kostenvorteil gegenüber Blei-Säure-Batterien, zumal auch der Aufwand für Wartung und Batterietausch bei LiFePO4 in diesem Zeitraum entfällt.
Intelligente Eingangsstromerkennung
Die implementierte PowerSharing-Funktion der UPSI-2412DP3 sorgt eingangsseitig dafür, dass die vorgeschaltete AC/DC-Stromversorgung nicht überdimensioniert werden muss, sondern die Eingangsleistung konstant gehalten und entsprechend angepasst auf Last und LiFePO4-Batterie-Lader verteilt wird. Das heißt, bei geringer Last am Ausgang fließt mehr Energie in den Lader und umgekehrt. Der maximale Ladestrom beträgt 4,5A.
24VDC-Notstromversorgung mit geregelter Ausgangsspannung
Die UPSI-2412DP3 leitet im Normalbetrieb die Eingangsspannung direkt an den Ausgang weiter, lädt parallel den integrierten LiFePO4-Batteriepack und überwacht alle relevanten Parameter, Ströme und Spannungen. Bei Spannungseinbrüchen oder Stromausfall trennt ein MOSFET innerhalb weniger Mikrosekunden den Eingang ab und die angeschlossene Last wird unterbrechungsfrei aus dem Energiespeicher heraus versorgt. Im Backup-Betrieb stellt die UPSI-2412DP3 eine konstant geregelte DC-Ausgangsspannung zur Verfügung.
Batterie-Startfunktion
Für mobile Anwendungen besteht bei der UPSI-2412DP3 die Möglichkeit, die versorgte Applikation direkt aus der integrierten und leistungsstarken LiFePO4-Batterie heraus zu starten, ohne dass eine netzseitige Spannungsversorgung vorhanden oder angeschlossen ist. Der maximale Laststrom für den Batteriestart beträgt 7A.
Plug&Play für schnelle und einfache Installation
Die UPSI-2412DP3 verfügt über eine integrierte USB-Schnittstelle zur Anbindung an ein IPC-System und wird vom Betriebssystem direkt als USV erkannt – ohne zusätzliche Treiber- oder Softwareinstallation.
Software 'UPSGen2 Configuration' – Erweiterte Funktionalität und Echtzeit-Monitoring
Zur Einstellung und Parametrisierung des DC-USV-Systems sowie dem Echtzeit-Monitoring steht die kostenlose Software 'UPS Gen2 Configuration' zum Download bereit. Die USV- und Batteriezustandsanzeigen umfassen alle relevanten Spannungen, Ströme sowie Batterietemperatur, Ladezustand (SOC), Laufzeiten und Zyklen. Zu den voreinstellbaren Parametern zählen u.a. Load-Sensor (mA), Shutdown-Verzögerung, maximale Backup-Zeit, Mindestladekapazität vor Systemstart, Timer-Funktion und Restart-Delay. Mit den eingestellten Werten ist anschließend der autarke Betrieb möglich.
Timerfunktion für kontrollierten System-Shutdown nach Zeitvorgabe
Mit dem neuen Parameter „Shut Down OS in“ kann zusätzlich die Zeit bis zum Herunterfahren und Ausschalten des Computersystems bei Stromausfall eingestellt werden. Somit lässt sich neben den eigenen Betriebssystemeinstellungen über den Ladezustand des Energiespeichers („Shut Down OS at SOC“) nun auch eine konkrete Zeitvorgabe für das kontrollierte Abschalten im USV-Backup-Betrieb definieren.
Mindestlast-Erkennung
In der Software 'UPSGen2 Configuration' kann über den Lastsensor der minimale Ausgangsstrom zur DC-Last im USV-Batteriebetrieb eingestellt und überwacht werden. Unterschreitet die Last am Ausgang der UPSI-2412DP3 diesen Grenzwert, wird die integrierte LiFePO4-Batterie nach 10 Sekunden automatisch von der Lade- und Steuereinheit getrennt, so dass keine unnötige und schleichende Entladung stattfinden kann. Zudem kann die UPSI-2412DP3 mit Hilfe der Mindestlast-Erkennung auch definiert abgeschaltet werden.
Potenzialfreier Relais-Schaltkontakt für PowerFail
Die Funktionalität und das Verhalten des 2-poligen Relais-Anschlusses bei einem Netzausfall kann per Software 'UPSGen2 Configuration' definiert werden: 'Normally Open', 'Normally Closed' oder 'Shutdown Pulse'. Bei Schließen des Relais beträgt der Widerstand zwischen den beiden Pins ⁓ 0 Ohm, ansonsten sind die Kontakte 'Open Load'.
Shutdown & Reboot-Funktion für IPC-Systeme
Bei einem ‘PowerFail‘ signalisiert die UPSI-2412DP3 über das integrierte Interface den Ausfall der Versorgungsspannung, so dass ein kontrollierter Shutdown des Computersystems eingeleitet und wertvolle Daten gesichert werden. Die integrierte Reboot-Funktion leitet nach wiederkehrender Versorgungsspannung selbstständig den Neustart des versorgten Industrie-PCs ein, ohne dass eine aufwendige Vorort-Intervention notwendig wäre, z.B. bei vollkommen autarken Computersystemen an unzugänglichen Standorten.
Qualität, Sicherheit und Zuverlässigkeit – Made in Germany
Die Firma Bicker Elektronik gewährleistet mit eigener Entwicklung und Batteriefertigung höchste Qualität und Sicherheit für alle DC-USV-Produkte und Energiespeicher. Systementwickler profitieren zudem von der persönlichen Design-In-Beratung und dem erstklassigen Service & Support durch die Stromversorgungsspezialisten von Bicker Elektronik. Auf Wunsch realisieren die Entwicklungsingenieure kundenspezifische Sonder- und Speziallösungen und bieten zudem umfangreiche Labor- und Mess-Dienstleistungen für komplette Kundensysteme an.
Alle Produktvorteile der UPSI-2412DP3 auf einen Blick
• Leistungsstarke 24V DC-USV (DIN-Rail-Version)
• Integrierte LiFePO4-Hochleistungsbatterie
• Bis zu 5 000 Vollzyklen
• Kapazität 64 Wh
• Intelligente Eingangsstromerkennung
• Geregelte Ausgangsspannung im Batterie-Betrieb
• Mindestlasterkennung
• Power-Fail Timer-Funktion
• Relaiskontakt für Power-Fail
• Shutdown & Reboot-Funktion für IPC-Systeme
• Ladezustandsanzeige
• Batterie-Startfunktion
• Herunterfahren durch externes Signal
• USB & RS232 Interface
• Plug & Play – Wird vom Betriebssystem sofort als USV erkannt
• Erweiterte Funktionalität mit ‘UPSGen2 Configuration‘ Software inklusive
