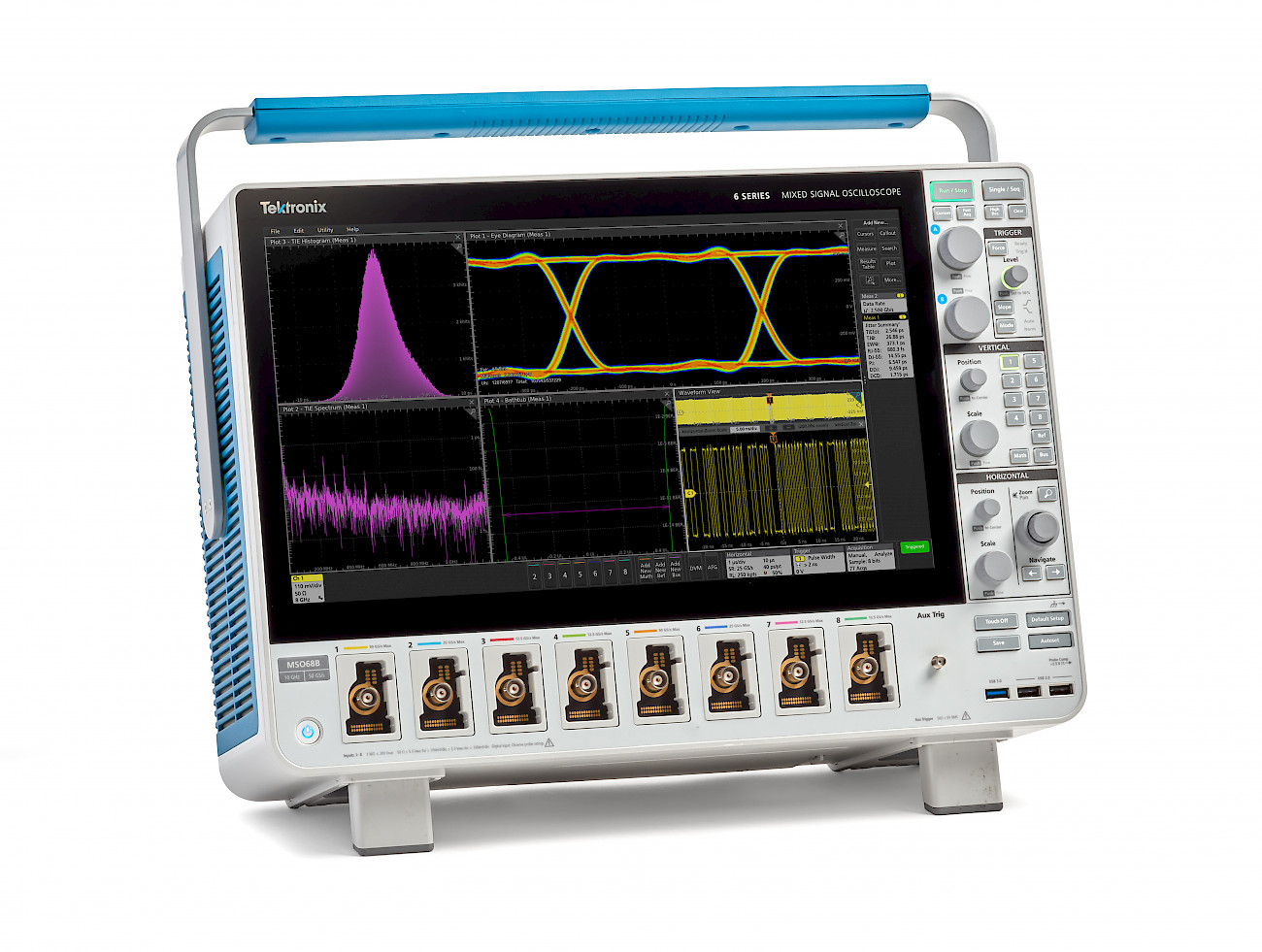

Entwickelt, um die Nachfrage bei Hochgeschwindigkeits-Datenbewegung und -Verarbeitung in eingebetteten Designs zu erfüllen, bietet das verbesserte MSO der Serie 6 B eine erstklassige Signaltreue mit 12-Bit-ADCs und extrem niedrigem Rauschen, 10GHz Bandbreite und bis zu 8 FlexChannel-Eingängen, die es den Anwendern ermöglichen, heutige eingebettete Systeme sicher zu analysieren und zu debuggen und gleichzeitig eine aussergewöhnliche Benutzerfreundlichkeit zu geniessen. Neben der 6er Serie B MSO stellt Tektronix auch den neuen TriMode Tastkopf TDP7710 vor, der die Reihe der TriMode Tastköpfe erweitert, um den Weiterentwicklungen des neuen Oszilloskops gerecht zu werden.
Leistungsfähig bei verschiedenen Anwendungen
Das neue MSO der Serie 6 B ermöglicht es Spitzenherstellern, innovative und leistungsstärkere Produkte auf den Industrie-, Medizin-, Verbraucher- und Computermarkt zu bringen. Dieses Instrument ist für schnelle eingebettete Designs, anspruchsvolle Mixed-Signal-DesignFehlerbehebung und die Beschleunigung serieller Busse geeignet. Die Serie 6 B MSO ist auch sehr leistungsfähig bei verschiedenen Anwendungen in den Bereichen Halbleiter, Leistungsintegrität, Automobil, Verteidigung, Luft- und Raumfahrt, Forschung und vieles mehr.
Aussergewöhnliche Messsicherheit
Das MSO 6 B bietet eine überragende Kombination aus Bandbreite, Abtastrate, vertikaler Aufl ösung, geringem Rauschen und hohem ENOB, die aussergewöhnliche Messungen und eine hervorragende Zuverlässigkeit ermöglicht. Mit einer voll ausbaufähigen Bandbreite von bis zu 10 GHz und einer Abtastrate von bis zu 50 GS/s haben Anwender eine bessere Signaldarstellung in Hochleistungsdesigns. Dieses Messgerät liefert eine branchenführende Signaltreue, die bei 1 mV/Div und 1 GHz weniger als 51,1 µV Rauschen und bei 50 mV/Div und 10 GHz weniger als 1,39 mV Rauschen verursacht. Das MSO der Serie 6 B ist das erste Oszilloskop der Branche mit einer Bandbreite von mehr als 2 GHz, das 4, 6 oder 8 Kanäle bietet. Jeder FlexChannel-Eingang kann mit einer TLP058 Logic Probe in 8 digitale Kanäle umgewandelt werden.
