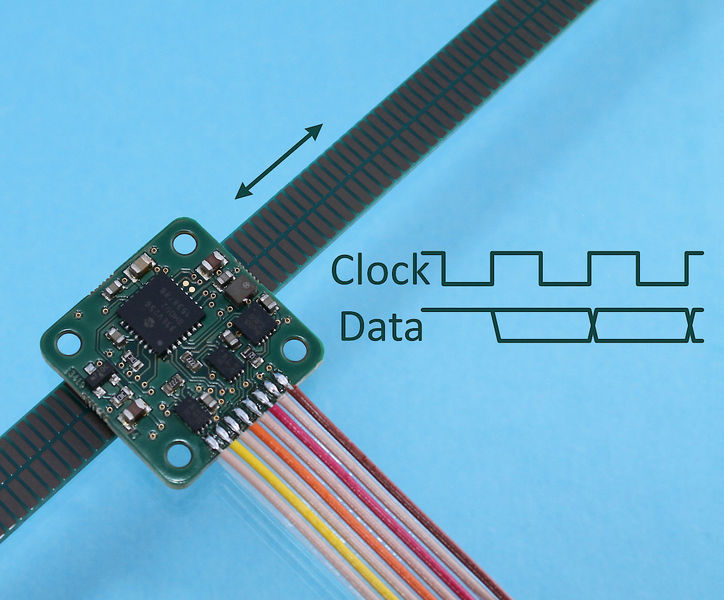

Absolut Lineargeber Bausatz AP9200L

Warum ist dieser Encoder unempfindlich gegenüber starken Magnetfeldern, die in Linear-Direktantrieben vorhanden sind? Die Antwort ist einfach: der Wirbelstrom-Effekt wird als Messprinzip eingesetzt. Der Messkopf besteht aus einem Differential-Transformator mit Trägerfrequenz 1 MHz, weit weg von allen magetischen Störsignalen. Den Massstab setzt eine Leiterplatte mit Kupferspuren, welche von Magnetfeldern nicht beeinflusst wird. Diese Kombination von Messkopf und Massstab kann ohne Abschirmung in der Nähe von starken Magnetfeldern eingesetzt werden, wie zum Beispiel in Linear-Direktantrieben, Tauschspulen und anderen magnetischen Aktuatoren. Der Absolut Lineargeber Bausatz AP9200L hat eine SSI-Schnittstelle, ein Messbereich bis 38 mm, eine Auflösung von 0.02 µm und eine Maximalgeschwindigkeit 15 m/s.



Posic SA

Avenue de la Gare 6a

CH-2013 Colombier

Tel +41 32 552 1802

info@posic.com, www.posic.com
