Die optimale Beleuchtung spielt eine Schlüsselrolle: Ausgabe 17/2019, 23.10.2019

Ohne Licht kein Bild

Immer mehr Maschinen und Anlagen werden mit Vision-Kameras ausgestattet, um Prozesse zu regeln, Produkte zu sortieren oder deren Qualität zu überprüfen. Eines wird dabei häufig übersehen: Neben der Kamera kommt auch der Beleuchtung eine Schlüsselrolle zu – besonders beim Implementieren einer zuverlässigen und präzisen Vision-Lösung.

Bilder: B&R

«Die Beleuchtung ist eine kritische Komponente von Machine-Vision-Systemen», betont Andreas Waldl, Vision-Experte bei B&R. Die Beleuchtung bestimmt, wie die Kamera das abzubildende Objekt wahrnimmt. Neben der Lichtintensität, Abstrahlrichtung und Wellenlänge spielt eine hochpräzise und intelligente Lichtsteuerung eine entscheidende Rolle.
In der Realität lässt sich eine exakte Synchronisierung jedoch nicht umsetzen, denn Vision-Sensoren, Leuchten, Blitzcontroller und Maschinensteuerung stammen meist von unterschiedlichen Herstellern. Da ein gemeinsames Kommunikationsprotokoll fehlt, erfolgt der Datenaustausch zwischen den diversen  Geräten über digitale Ein- und Ausgänge.

Exakte Synchronisierung ist anspruchsvoll
Dadurch entstehen jedoch zeitliche Verzögerungen und Ungenauigkeiten. So ist es zum Beispiel nicht möglich, dass Kamera und Blitz auf die Mikrosekunde genau zur gleichen Zeit blitzen und belichten. «Also bleibt dem Ersteller der Applikation nichts anderes übrig, als die Blitzdauer zu verlängern. So kann er gewährleisten, dass während der Belichtungszeit geblitzt wird», sagt Waldl. Der gravierende Nachteil: Die Lebensdauer der LEDs sinkt beträchtlich.
Um das zu verhindern, kann der Applikationsprogrammierer die Blitzintensität reduzieren, wodurch er jedoch die Belichtungszeit verlängern muss. Bei High-Speed-Applikationen werden die Bilder dann schnell unscharf. Alternativ verstärkt der Programmierer das Sensorsignal. «Das allerdings hat zwei Konsequenzen: Das Bildrauschen steigt und die Qualität des aufgenommenen Bildes sinkt», erklärt Waldl. «Ein Teufelskreis.»

Integrierte Lösung hat zahlreiche Vorteile
Bei der Vision-Lösung von B&R sind Maschinensteuerung, Kamera, Blitzcontroller und Licht Bestandteil des gleichen Systems. Diese Integration bietet entscheidende Vorteile: Die Lichtansteuerung wird im Sub-µs-Bereich mit dem Automatisierungssystem synchronisiert und der Lichtimpuls kann extrem kurz gehalten werden. Dadurch erhöht sich die Lebensdauer der LEDs, und auch bei HighSpeed-Applikationen werden die Bilder gestochen scharf. Zudem ist die Ausleuchtung sehr homogen und jederzeit reproduzierbar. Die Qualität der Vision-Applikation steigt.

Hohe Lichtintensität erlaubt kurze Belichtungszeiten
«Durch die extrem kurze Blitzdauer können wir die LEDs problemlos mit bis zu 300 % des Nennstroms betreiben», erklärt Waldl. Damit erreicht B&R eine Lichtintensität, die mit herkömmlichem Dauerlicht nicht realisierbar ist. Das ermöglicht sehr kurze Belichtungszeiten, senkt das Rauschen und eliminiert zugleich nahezu jeglichen Einfluss von Fremdlicht. Maschinen stehen in Produktionshallen, in denen oft schwierige und tageszeitlich wechselnde Lichtverhältnisse herrschen, daher ist Fremdlicht eine häufige Quelle für Störungen. Die Qualität von Mess- und Prüfergebnissen lässt sich wesentlich steigern, wenn der Einfluss des Fremdlichts ausgeschaltet wird. Das kann der Maschinenbauer mit aufwändigen und platzraubenden Einhausungen erreichen – oder durch Lichtblitze mit hoher Intensität.

Maximale Homogenität
Um gleichbleibende Ergebnisse bei einer Vision-Applikation zu erzielen, muss das Objekt möglichst homogen ausgeleuchtet werden. Diese Homogenität lässt sich durch intelligent konstruierte Leuchten erreichen. B&R versieht jede einzelne LED mit einer Linse, die eine gleichmässige Abstrahlung des Lichtes garantiert. Die Leuchten werden bereits im Werk abgeglichen und benötigen somit bei einem Wechsel im Feld oder im Serienmaschinenbau keinen manuellen Abgleich mehr. Auch die LED-typische Veränderung der Lichtintensität im Laufe der Lebensdauer und bei unterschiedlichen Temperaturen wird automatisch von den Leuchten kompensiert.

Grosse Flexibilität
«Es reicht jedoch nicht, wenn eine Vision-Lösung nur einen Anwendungsfall gut abdeckt», betont Waldl. In Zeiten von Industrie 4.0 und IIoT werden Produktwechsel im laufenden Betrieb immer häufiger – darauf muss auch die Bildverarbeitung ausgerichtet sein. Mit der vollständig integrierten Vision-Lösung ist das ganz einfach: Alle Parameter lassen sich  in Rezepten speichern und jederzeit wieder abrufen. Der Anwender kann alle Einstellungen per Software jederzeit ändern. Dazu gehören die Lichtfarbe genauso wie die Blitzdauer und -länge, die Belichtungszeit und der Abstrahlwinkel der Balkenleuchten. Dadurch lässt sich sogar mit den gleichen Leuchten eine Hell- und eine Dunkelfeldbeleuchtung nur durch Anpassen der Parameter realisieren.

Die Bedeutung der Lichtfarben
Viele Maschinenbauer unterschätzen die Chancen, die sich durch verschiedene Blitzfarben ergeben. Dabei lassen sich zum Beispiel versteckte Produktmerkmale oder Druckmarken durch unterschiedliche Lichtfarben hervorheben oder ausblenden. Daher bestückt B&R jeden Leuchtentyp – auch die kameraintegrierten LEDs – nach Kundenwunsch mit bis zu vier unterschiedlichen Lichtfarben – inklusive Infrarot und Ultraviolett. Mit den unterschiedlichen LED-Farben lassen sich von einem Produkt mehrere Fotos mit unterschiedlicher Beleuchtung machen und so verschiedene Produktmerkmale erfassen. Diese Beleuchtungssequenzen lassen sich so schnell umsetzen, dass eine Kamera dafür ausreicht.

Parametrieren statt Programmieren
«Klassische Programmierarbeit ist für die Einrichtung einer Vision-Lösung nicht mehr nötig», ergänzt Waldl. B&R hat vorkonfigurierte Software-Bausteine für Vision-Applikationen entwickelt. Diese gestatten die Applikationserstellung nach dem Drag-and-drop-Prinzip. Der Datenaustausch mit anderen Maschinenfunktionen und -komponenten, wie Servoantrieben, User- und Rezeptmanagement sowie Alarmsystem erfolgt durch einfache Verknüpfung der relevanten Funktionen. Da die Vision-Komponenten integraler Bestandteil des Maschinennetzwerks sind, stehen alle Diagnoseinformationen in Echtzeit zur Verfügung. Der Aufwand für die Implementierung einer Vision-Applikation sinkt beträchtlich.

Infoservice
B&R Industrie-Automation AG
Langfeldstrasse 90, 8500 Frauenfeld
Tel. 052 728 56 00
office.ch@br-automation.com, www.br-automation.com



Das Beleuchtungsportfolio von B&R umfasst Backlights, Balkenleuchten und Ringleuchten in unterschiedlichen Ausführungen


Andreas Waldl, PM Integrated Machine Vision, B&R: «Die Beleuchtung ist eine kritische Komponente bei Machine-Vision-Systemen»

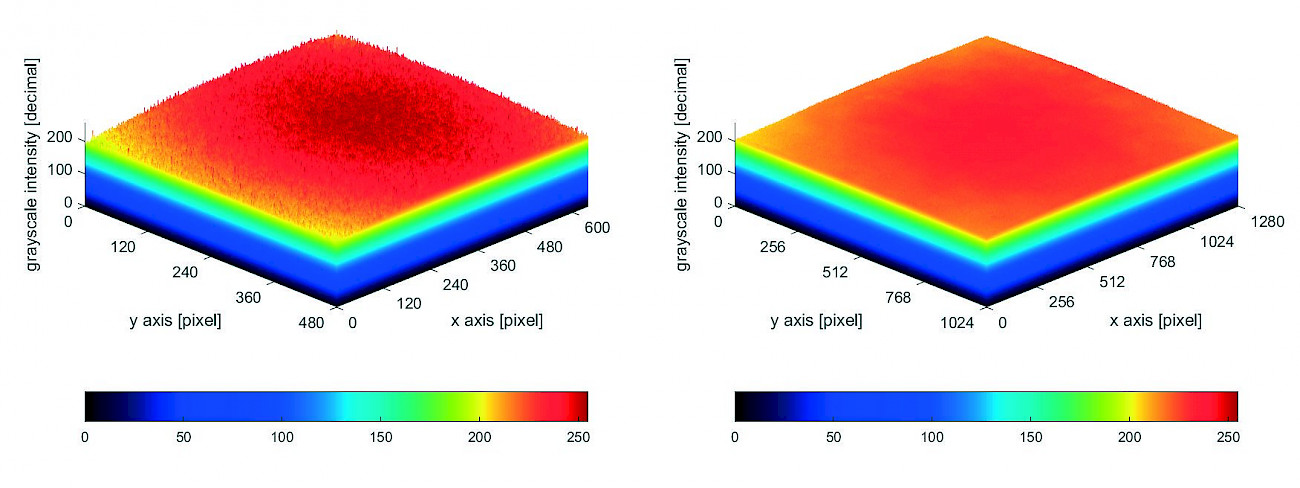

Die kamerainternen LEDs dieser Vision-Lösung leuchten eine Fläche homogen aus (unten). Bei anderen kamerainternen Beleuchtungslösungen ist ein deutlicher Randabfall erkennbar (oben). Die Qualität des aufgenommenen Bildes (unten) ist wesentlich höher

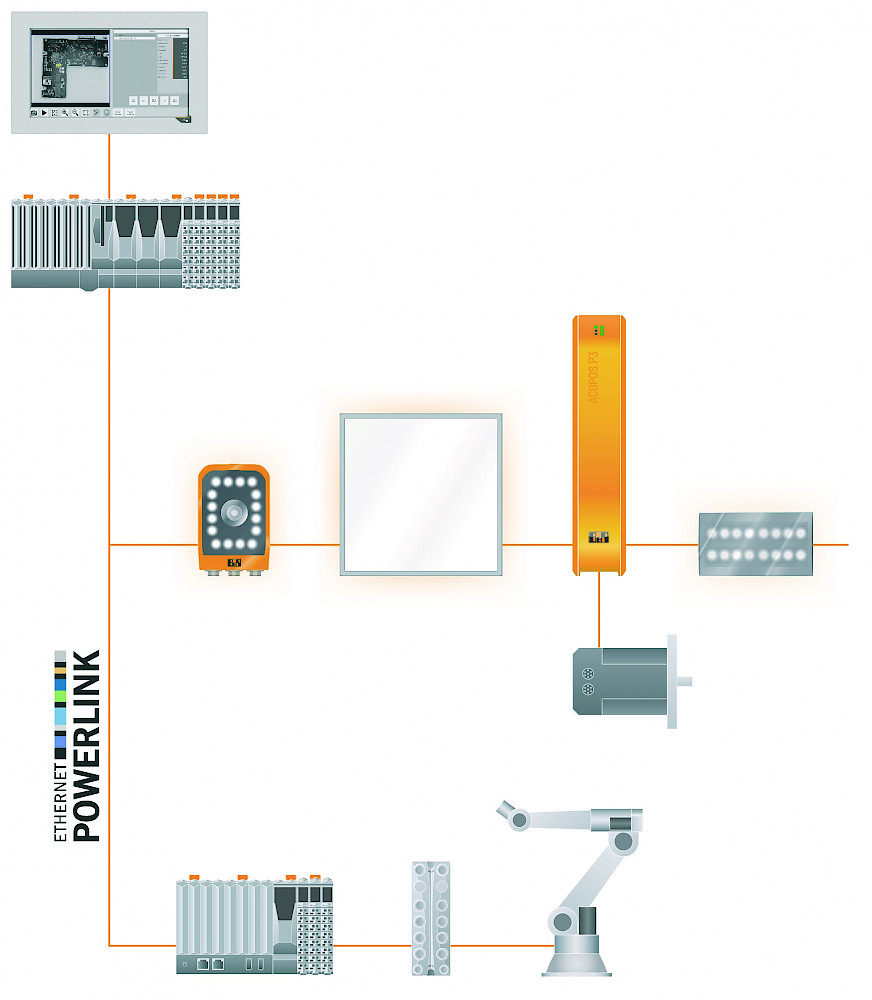

Kamera und Beleuchtung sind vollständig in das Maschinennetzwerk integriert


Das komplette B&R-Beleuchtungsportfolio erlaubt bis zu vier Lichtfarben pro Leuchte. Speziell entwickelte Linsen sorgen für eine homogene Ausleuchtung

Beleuchtungsportfolio

Das Beleuchtungsportfolio von B&R umfasst Backlights, Balkenleuchten und Ringleuchten in unterschiedlichen Ausführungen. Zudem sind auch Kameras mit bis zu 64 integrierten LEDs erhältlich. Jede Leuchte verfügt über einen integrierten Blitzcontroller und lässt sich gleichzeitig mit bis zu vier unterschiedlichen LED-Farben ausstatten. Die Auswahl reicht von Weiss, über mehrere sichtbare Farben, bis hin zu Infrarot und Ultraviolett. Dadurch lassen sich Kontrast, Lichtfarbe, Ausleuchtung und Belichtungsstärke optimal für jede Anwendung anpassen. Die flexiblen Balkenleuchten verfügen über einen elektronisch verstellbaren Abstrahlwinkel von –40° bis +90°. Die Balkenleuchten stehen auch als fertig konfigurierte vier-, sechs- und achtfache Ringleuchte zur Verfügung. Alle B&RBeleuchtungssysteme benötigen lediglich ein Kabel. Über einen M12-Hybridanschluss werden Leuchte und Kamera in das Maschinennetzwerk eingebunden und gleichzeitig mit 24 VDC versorgt. Ein zweiter Hybridanschluss erlaubt Daisy-Chain-Verkabelungen mit weiteren Leuchten oder Kameras.
