Wire Terminal WT erlaubt achtmal schnellere Drahtkonfektionierung: Ausgabe 11-12/2019, 18.07.2019

Grosses Potenzial für messbare Effizienzsteigerungen

Das Verdrahten ist im Steuerungs- und Schaltanlagenbau einer der personalintensivsten Arbeitsschritte. Um hier die Automatisierung voranzutreiben, bietet Rittal Automation Systems mit dem Ende 2018 lancierten Wire Terminal WT einen kompakten Drahtkonfektionierautomaten an. Das System kann die Drahtkonfektionierung im Steuerungs- und Schaltanlagenbau um das 8-fache beschleunigen.

Bilder: Rittal GmbH & Co. KG

Beim Verdrahten einer Steuerungs- oder Schaltanlage sind zahlreiche Arbeitsschritte notwendig: Ablängen, Abisolieren, Crimpen, Beschriften und schliesslich das Verlegen und Anschliessen der fertigen Leitung. Das Verdrahten stellt mit rund 50 % des Arbeitsaufwands den grössten Anteil am Gesamtaufwand zur Erstellung eines Schaltschranks dar. Hier besteht also ein grosses Potenzial für Effizienzsteigerungen, das mit automatisierten Abläufen gehoben werden kann.

Bis zu 36 unterschiedliche Drähte
Der kompakte Drahtkonfektionier-Vollautomat Wire Terminal WT  – verfügbar in den beiden Varianten WT24 und WT36 – hilft dabei, die Verdrahtung wirtschaftlicher und effizienter zu machen. Ohne Umrüstung können bis zu 24 bzw. 36 unterschiedliche Drähte in den Querschnitten von 0,5 bis 2,5 mm² vollautomatisiert produziert werden. Abhängig von der Anzahl der Drähte sind die entsprechenden Drahtlager zu wählen. Die Arbeitsschritte Ablängen, Abisolieren und Crimpen erfolgen, ohne dass ein Mitarbeiter eingreifen muss.
Das optional erhältliche Drucksystem kann die Drähte schwarz oder weiss bedrucken. Die so konfektionierten Drähte werden mit dem gesteuerten Ordnungssystem an die nachgelagerten Prozessschritte optimal übergeben. Das Ordnungssystem besteht aus einem 13-fachen Ablagesystem mit Drahtschienenmagazinen und kann bis zu 1300 Drähte aufnehmen.
Sollen verschiedene Crimpautomaten für unterschiedliche Querschnitte verwendet werden, kann das Wire Terminal mit einer Liftoption ausgeführt werden, die den schnellen Wechsel auf unterschiedliche Crimpautomaten ermöglicht. In der Standardversion ist der Abisolier- und Crimpautomat RC-I vorgesehen. Dieser erlaubt die Verarbeitung von fünf unterschiedlichen Leitungsquerschnitten von 0,5 bis 2,5 mm² ohne Aderendhülsenwechsel.

Einfacher und nahtloser Datenfluss
Für eine maximale Effizienz der automatisierten Abläufe in der Werkstatt ist eine durchgängige Datenhaltung eine wichtige Grundlage. Das Wire Terminal WT verfügt dazu über entsprechende Schnittstellen. Die Daten aus der Aufbauplanung mit EPLAN Pro Panel lassen sich so nahtlos für die Konfektionierung der Drähte verwenden. Alternativ können die Daten auch direkt an der Maschine manuell eingegeben werden. Die fertig konfektionierten Drähte, die das Wire Terminal in dem Ordnungssystem ablegt, stehen für die Verdrahtung zur Verfügung. Damit das optimal mit dem Werkzeug «Smart Wiring» von Eplan funktioniert, sind die Drähte passend sortiert.

Schneller und besser konfektionieren
Das Wire Terminal WT kann die Drahtkonfektionierung im Steuerungs- und Schaltanlagenbau um das achtfache beschleunigen. Die vollautomatische Produktion garantiert dabei gleichzeitig eine kontinuierlich hohe Qualität. Eine Investition in die automatisierte Drahtkonfektionierung lohnt sich auch für kleine und mittelständische Steuerungs- und Schaltanlagenbauer. Schon ab einem Volumen von über 300 Schaltschränken pro Jahr ist eine schnelle Amortisation der getätigten Investition möglich.

Infoservice
Rittal AG
Ringstrasse 1, 5432 Neuenhof
Tel. 056 416 06 00, Fax 056 416 06 68
rittal@rittal.ch, www.rittal.ch

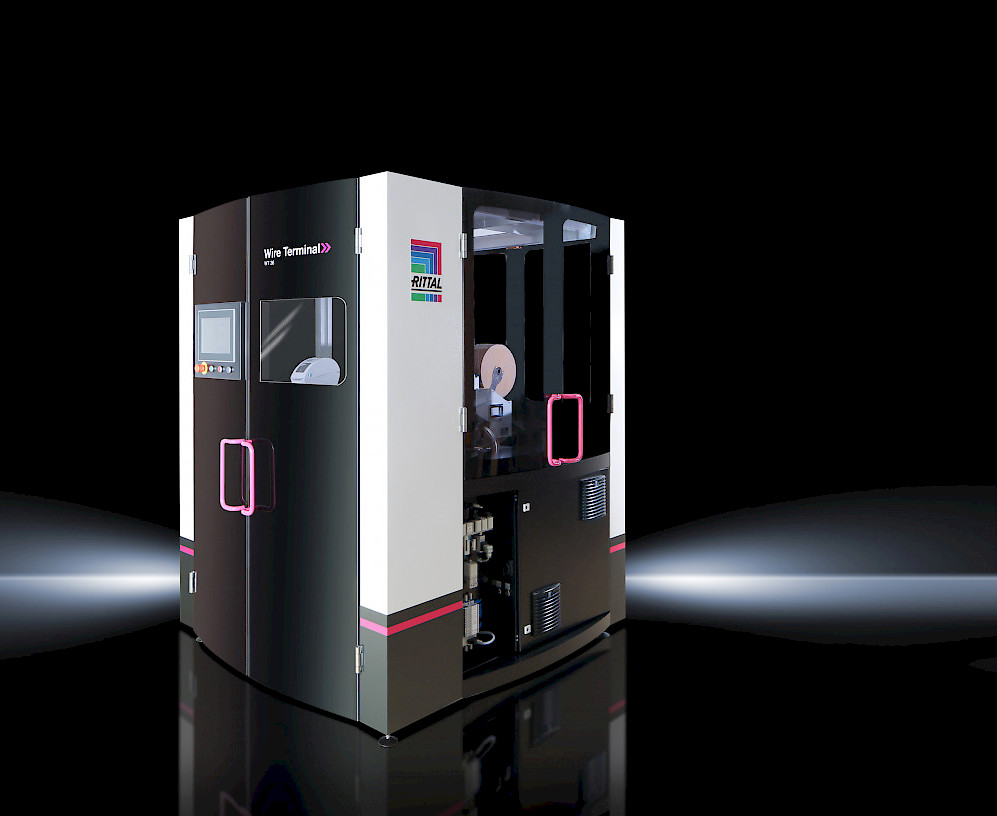

Das Konfektioniersystem Wire Terminal WT konfektioniert vollautomatisch Drähte mit Querschnitten von 0,5 bis zu 2,5 mm2
