Moderne Anlage zur Wasser- und Abwasserbehandlung: Ausgabe 11-12/2019, 18.07.2019

Erfüllung von Power-Quality-Standards ist von grösster Bedeutung

ZASE – der Zweckverband der Abwasserregion Solothurn-Emme, mit Sitz in Zuchwil – bezweckt den Bau, Betrieb und Unterhalt einer Abwasserreinigungsanlage mit Zu- und Ableitungen und Sonderbauwerken. Für diese anspruchsvolle Aufgabe wurde eine hochmoderne biologische Reinigungsstufe mit modernen Frequenzumrichter-Turbokompressoren sowie Pumpen und Lüftern gebaut.

Bilder: Schaffner

Mit der Abwasserreinigungsanlage Emmenspitz in Zuchwil betreibt ZASE die grösste Wasseraufbereitungsanlage des Kantons Solothurn. Sie hat ein urbanes Einzugsgebiet von beeindruckenden 47 Gemeinden und reinigt zuverlässig Abwässer aus Industrie, Landwirtschaft und Privathaushalten (Bild 1):
■ 27 500 000 m3 – das ist die Menge an Abwasser, die jedes Jahr in die Kläranlage fliesst. Dies entspricht 75 300 m3 pro Tag oder 3150 m3 pro Stunde
■ über 93 % der Verunreinigungen im Wasser werden von der Kläranlage zuverlässig beseitigt
■ 92 235 Einwohner entsorgen ihr Abwasser in der Wasseraufbereitungsanlage in Emmenspitz (Stand 2017)
■ 45 000 t Klärschlamm aus anderen Kläranlagen der Region werden bei ZASE entwässert und anschliessend bei der KEBAG entsorgt

Wasseraufbereitung hängt von verschiedenen Parametern ab
Die erforderlichen Schritte und Methoden der Wasseraufbereitung hängen von der Art des Abwassers selbst ab und richten sich nach der gewünschten Wasserqualität, die am Ende des Prozesses erreicht werden soll. Es ist ein sehr komplexer Prozess mit bis zu drei Hauptbehandlungsstufen, einschliesslich Hunderten von Schritten dazwischen. Die Erstaufbereitung umfasst das Halten des Abwassers in einem Ruhebecken, um das Wasser hauptsächlich von Feststoffen und Öl zu trennen. Sich absetzendes oder schwimmendes Material kann entfernt und die verbleibende Flüssigkeit einer Nachbehandlung zugeführt werden. Im Rahmen der Nachbehandlung werden gelöste und suspendierte biologische Stoffe entfernt. Eine typische biologische Reinigungsstufe verwendet im Wasser lebende Mikroorganismen in einem bewirtschafteten Lebensraum.
Ziel der biologischen Abwasserbehandlung ist es, ein System zu schaffen, das durch natürliche Prozesse den Abbau organischer Substanzen fördert und in dem die schädlichen Reststoffe der Zersetzung leicht für eine ordnungsgemässe Entsorgung gesammelt werden können. Dabei ist es von grösster Bedeutung, dass die komplexen biologischen und biochemischen Abläufe sowohl für aerobe als auch für anaerobe Prozesse kontrolliert und justiert werden, um eine optimale Entfernung organischer Substanzen aus dem Abwasser zu erreichen.

Herausforderung ist der Umgang mit lebenden Mikroorganismen
Einerseits bietet die beschriebene biologische Technologie gegenüber herkömmlichen Verfahren mehrere Betriebs­ und Leistungsvorteile. Andererseits erfordert die Arbeit mit lebenden Mikroorganismen eine zuverlässige Zufuhr von Sauerstoff in die Becken. Zu die sem Zweck wurden hohe Investitionen in den Bau einer hochmodernen biologischen Reinigungsstufe mit modernen FrequenzumrichterTurbokompressoren sowie Pumpen und Lüftern getätigt.
Neben all den positiven Auswirkungen dieser sehr modernen Geräte treten schwerwiegende Nebenwirkungen in Bezug auf die Strom­ und Spannungsqualität auf. Wie in jedem Unternehmen sind Verluste und niedrige Energieeffizienz sowie ungeplante Unterbrechungen oder unzuverlässige Funktionen der Geräte ungewünscht oder sogar unakzeptabel.

Verbesserung der Netzqualität war nötig
Wenn es um biologische Reinigungsstufen geht, sind lebende Organismen beteiligt und solche Probleme werden noch schwerwiegender. Neben den rein funktionalen Themen sind auch die Erfüllung von Power­QualityStandards und eine höchstmögliche Energieeffizienz gefordert.
Aus diesem Grund konzentrierte sich ZASE von Anfang an auf diese Belange und erarbeitete unter Einbeziehung von Schaffner und seinem Partner Atlas Umwelttechnik eine zuverlässige Lösung, die technische Probleme vermeidet und Störungen der Netzqualität zuverlässig eliminiert. Nach der Bauphase wurden Messungen gemäss den geltenden Netzqualitätsstandards D.A.CH.CZ und EN 50160 durchgeführt. Dabei zeigten sich deutlich die Notwendigkeit zur Netzqualitätsverbesserung und zur Steigerung der Anlageneffizienz und -qualität. Neben der Notwendigkeit, THDi und THDu gesamthaft unter die durch die Netzqualitätsstandards vorgegebenen Grenzwerte zu senken, mussten einige andere Aspekte berücksichtigt werden.
Messungen ergaben, dass insbesondere die 5. Harmonische und eine Reihe höherer Frequenzen über der 40. Harmonischen reduziert werden mussten, um Risiken im Hinblick auf Funktionalität und Lebensdauer der Geräte auszuschliessen. Denn wie bereits erwähnt, sind insbesondere ein Anlagenausfall oder Probleme innerhalb der biologischen Stufe mit grossen Problemen und erheblichen Kosten verbunden.

Einsatz von aktiven Oberschwingungsfiltern als Lösung
Zwei aktive Oberschwingungsfilter der neuen Ecosine Active Sync­Serie von Schaffner wurden installiert, um die genannten Probleme zu lösen und eine energieeffiziente und zuverlässige Wasser­ und Abwasseraufbereitung zu gewährleisten. Neben den bekannten aktiven Oberschwingungsfiltern mit dem brandneuen und einzigartigen Sync­Modul war die Projektkooperation zwischen den ZASE­Ingenieuren und den Experten für eine gute Power Quality der Firmen Schaffner und Atlas Umwelttechnik der Schlüssel zu einer erfolgreichen Lösung.
Auf die Frage, warum das Projekt zu einem Erfolg wurde, teilt Atlas Umwelttechnik mit: «Als Schaffner-Partner und Ingenieure für Power Quality haben wir gemeinsam mit dem Kunden, den Schaffner­Ingenieuren und der beauftragten Firma zur Beurteilung der Netzqualität alle Aspekte der gegebenen und anerkannt anspruchsvollen Probleme erkannt und gelöst. Wir haben als Team Fachwissen, Professionalität und Flexibilität bewiesen, und die Kundenbedürfnisse konnten mit unserer Lösung voll erfüllt werden.»

Akkreditiere Ingenieurfirma führte Messungen durch
Es wurden Power­Quality­Messungen durch eine akkreditierte Ingenieurfirma durchgeführt, um die Leistung der installierten aktiven Oberschwingungsfilter zu überprüfen. Die Bilder 2 bis 5 fassen die Messergebnisse zusammen und vergleichen die Oberschwingungen und Wellenformen von Spannung und Strom unter den Betriebsbedingungen mit und ohne aktive Oberschwingungsfilter zusammen.

Anlage erfüllt Vorgaben betreffs Oberschwingungsgehalt
Die kumulierten Messergebnisse zeigen, dass die aktiven Oberschwingungsfilter den Gesamtoberschwingungsgehalt im elektrischen System unter Einhaltung der erforderlichen Normen und Kundenanforderungen hinsichtlich der Anwendungszuverlässigkeit erfolgreich reduziert haben. Seit die aktiven Oberschwingungsfiltern in Betrieb sind, erfüllt die Anlage alle Vorgaben hinsichtlich Oberschwingungsgehalt von Spannung und Strom als auch die Vorgaben hinsichtlich der einzelnen Oberschwingungsamplituden, welche dabei alle unterhalb vorgegebener Grenzen und Gefahrpegel für die Anlage liegen. Somit ist die Wasseraufbereitungsanlage betreffend der Power Quality geschützt und erfüllt gleichzeitig die Anforderungen hinsichtlich energieeffizienter Nutzung moderner Technologien.

Infoservice
Schaffner Group
Nordstrasse 11, 4542 Luterbach
Tel. 032 681 66 26, Fax 032 681 66 30
info@schaffner.ch, www.schaffner.com



Bild 1: 92 235 Einwohner entsorgen ihr Abwasser in der Wasseraufbereitungsanlage in Emmenspitz (Stand 2017)


Bild 2: Individuelle Oberschwingungsamplituden vor der Installa tion der aktiven Oberschwingungsfilter

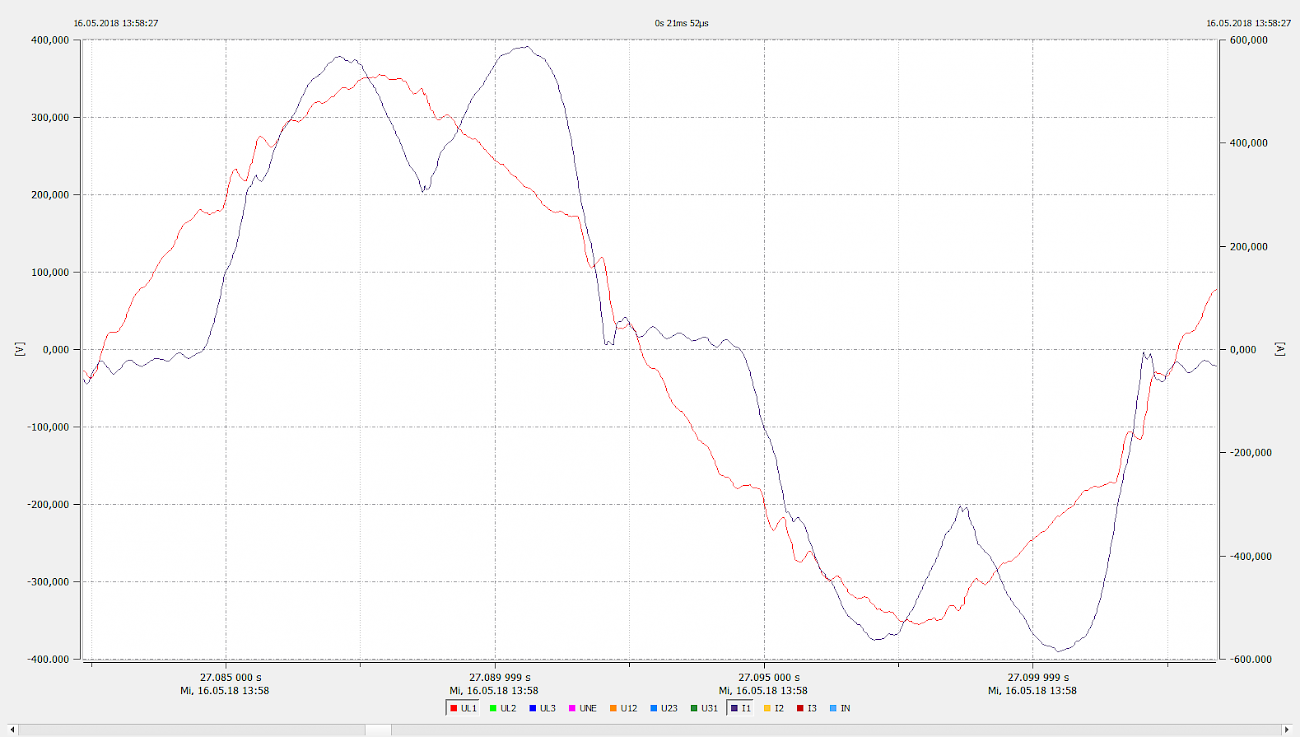

Bild 3: Spannung und Strom vor der Installation der aktiven Oberschwingungsfilter

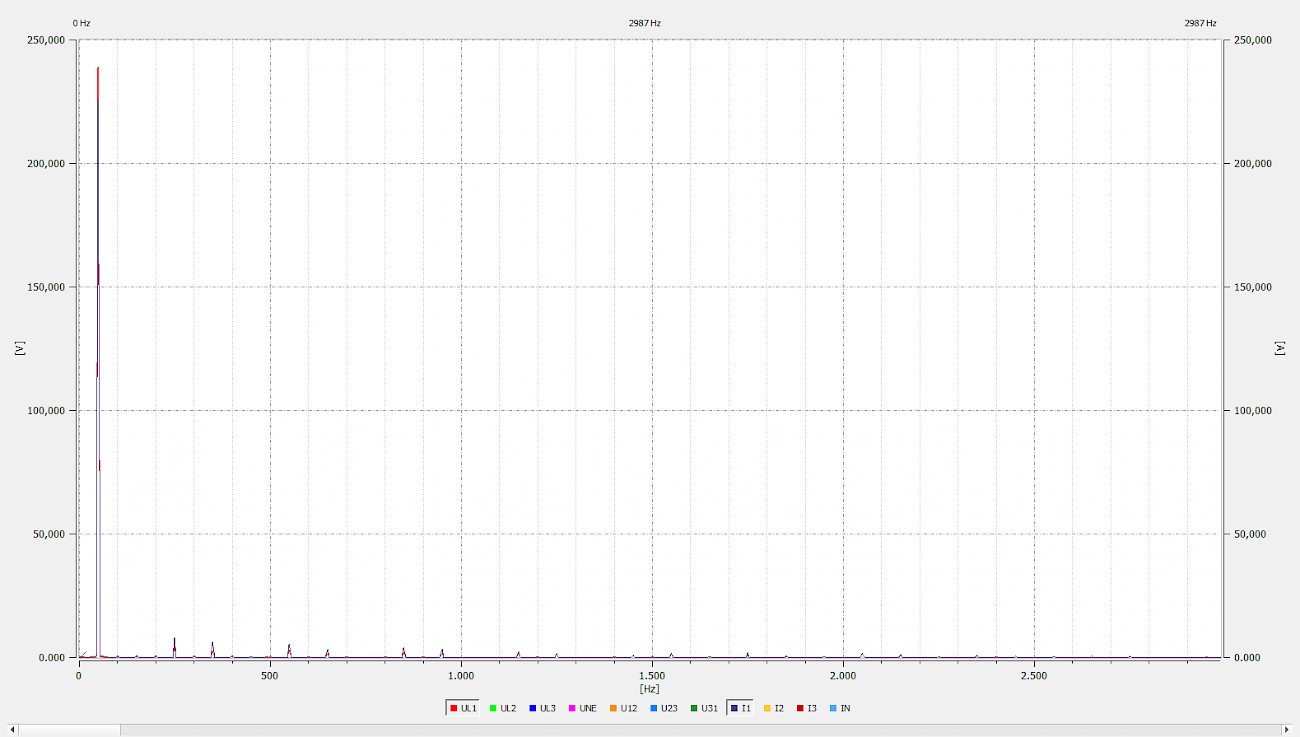

Bild 4: Individuelle Oberschwingungsamplituden nach der Installation der aktiven Oberschwingungsfilter

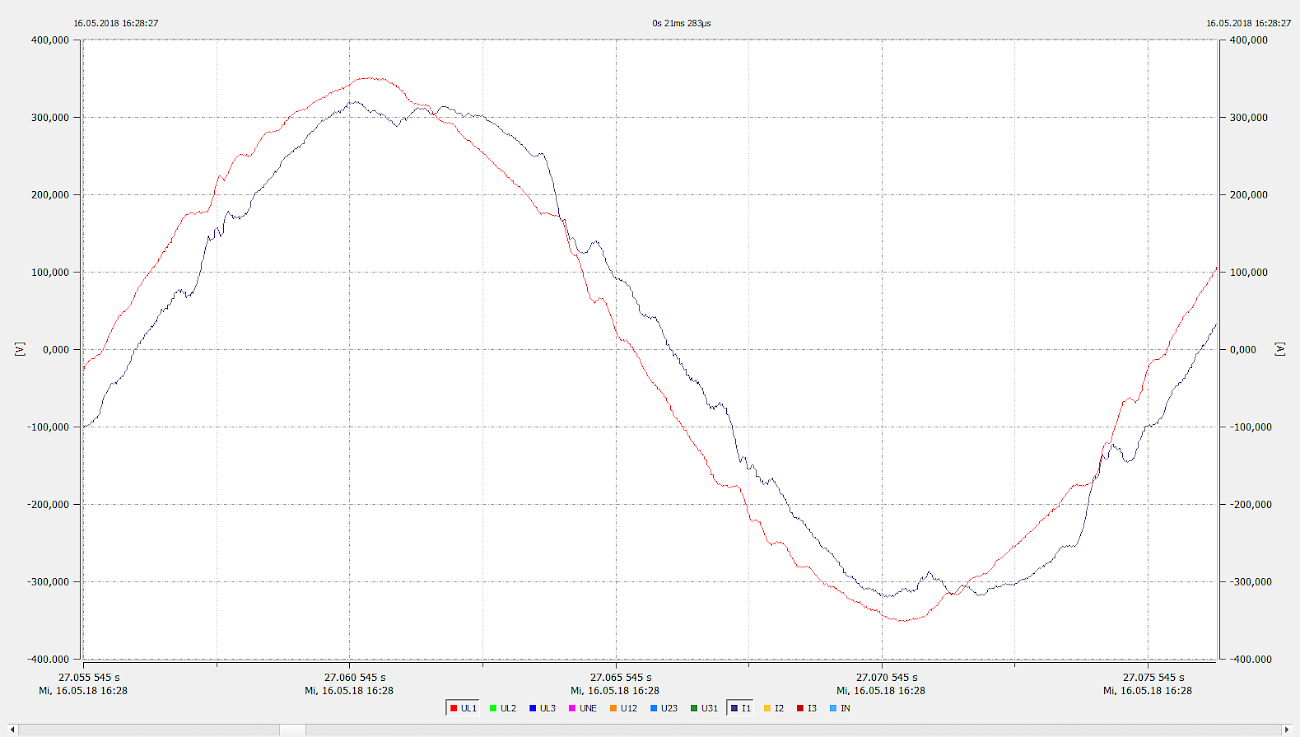

Bild 5: Spannung und Strom nach der Installation der aktiven Oberschwingungsfilter
