IT-Cooling für alle Szenarien – vom einzelnen Rack bis zum kompletten Datacenter: Ausgabe 08/2019, 15.05.2019

Hohe Redundanz sorgt für hohe Ausfallsicherheit

Mit den Leistungsklassen 20 und 35 kW erweitert Rittal sein Portfolio an kältemittelbasierten IT-Kühllösungen. Somit reicht das Leistungsspektrum nun von 3 bis 55 kW. Eine Hybridvariante mit 35 kW erlaubt bei Bedarf eine indirekte Freikühlung hinzuzuschalten und arbeitet somit sehr energieeffizient. Die kompakten Kühlsysteme sind auch in Konfigurationen mit hoher Redundanz verfügbar.

Bilder: Rittal

Die innovativen IT-Cooling-Lösungen von Rittal unterstützen die Anforderungen heutiger IT-Infrastrukturen nach hoher Ausfallsicherheit, wie sie insbesondere bei modernen Edge-Computing-Lösungen gefordert ist, um den permanenten, hohen Datenfluss sicherzustellen.

Hybridlösung für natürliche Kühlung nach Bedarf
Das innovative Liquid Cooling Package (LCP) DX/FC Hybrid verfügt sowohl über einen Kältemittelkreislauf (DX = Direct Expansion) als auch über einen separaten Wasserkreislauf (CW = Cold Water). Je nach Aussentemperatur kann sie auf diese Weise sehr effizient die jeweils benötigte Kühlleistung erzeugen. Das Kühlgerät ist für Aufstellorte mit niedrigen bis mittleren Umgebungstemperaturen eine besonders kostengünstige Lösung, da sie bei niedrigeren Temperaturen automatisch die indirekte freie Kühlung nutzt. Die Basis hierfür ist ein externer Hybridverflüssiger, in dem ein Freikühler integriert ist. Durch den Einsatz indirekter freier Kühlung verringern sich die laufenden Betriebskosten.

Effiziente, platzsparende Kältemittel-Lösungen
Die LCP DX-Lösungen für Reihenklimatisierung verfügen über 20 und 35 kW Kühlleistung, sich eignen sich für kleine und mittlere Umgebungen. Beide Geräte sind invertergeregelt, ermöglichen eine IT-gerechte Kühlung und regeln sehr präzise die Server-Zulufttemperatur mit einer maximalen Abweichung von etwa 2 °K. Die konstante Anpassung der Kühl- an die Verlustleistung im Rack optimiert den Energieverbrauch für die Kühlung, so dass die Kosten für den IT-Betrieb sinken.
Eine platzsparende Rack-Kühlung mittels IT-typischer «front-to-back»-Luftführung ist mit dem Dachaufbau-Kühlgerät auch in kleineren Leistungsklassen bis 3 kW realisierbar.
Ähnlich kompakt ist das IT-Kühlgerät LCU DX konzipiert, das in den Leistungsklassen 3 und 6,5 kW jeweils auch in einer redundanten Variante verfügbar ist. Die platzsparende Montage der Inneneinheit erfolgt zwischen der 19"-Ebene und der Seitenwand.

Zwei Aussen- und eine Inneneinheit
Diese für höchste Ausfallsicherheit ausgelegte Lösung verfügt über zwei Ausseneinheiten, aber nur eine Inneneinheit. In dieser ist ein Wärmetauscher mit zwei Kältekreisen, zwei Stromversorgungen und zwei separaten Regelungen eingebaut. Eine automatische Stör- und Betriebsstundenumschaltung erhöht die Sicherheit in IT-Umgebungen, die rund um die Uhr laufen müssen. Eventuelle Störmeldungen leitet das System an die CMC III Monitoring-Lösung weiter. Unternehmen erreichen so eine maximale Energieeffizienz, da eine gezielte Kühlung des Einzelracks und nicht des Raumes erfolgt.

Hochleistungskühlung mit Wasser
Eine andere Geräteklasse sind die wasserbasierten LCP CW-Kühlsysteme für Rack- und Reihenkühlung. Auch hier erweiterte Rittal sein bestehendes Portfolio um Geräte für hohe IT-Leistungsklassen. Die Kühlleistung beträgt bis zu 55 kW auf einer Grundfläche von nur 0,36 m2, so dass die vorhandene Rechenzentrumsfläche bestmöglich genutzt wird. Durch hohe Wasservorlauftemperaturen wird der Anteil der indirekten freien Kühlung gesteigert, wodurch sich die Betriebskosten reduzieren. Die Lösung eignet sich in Verbindung mit einer Wärmepumpe, da die LCP CW-GlykolVarianten hohe Wasserrücklauftemperaturen generieren.

Einsatz bei hoher Luftfeuchtigkeit
Zu den weiteren Besonderheiten zählt beispielsweise ein verbessertes KondensatManagement durch einen ganz speziellen Tropfenabscheider, der bei einigen Modellen der Reihe LCP Inline CW zum Einsatz kommt. Dadurch eignet sich die Lösung ideal für den
Einsatz in Bereichen mit hoher Luftfeuchtigkeit oder bei geringen Wasservorlauftemperaturen. Darüber hinaus ist ein werkzeugloser Lüfteraustausch durch eine neue Plug & PlayBefestigung möglich.

Infoservice Rittal AG
Ringstrasse 1, 5432 Neuenhof
Tel. 056 416 06 00, Fax 056 416 06 68
rittal@rittal.ch, www.rittal.ch





Natürliche Kühlung nach Bedarf: Das LCP DX/FC Hybrid-System verfügt über einen Kältemittel- und einen separaten Wasserkreislauf
Rittal

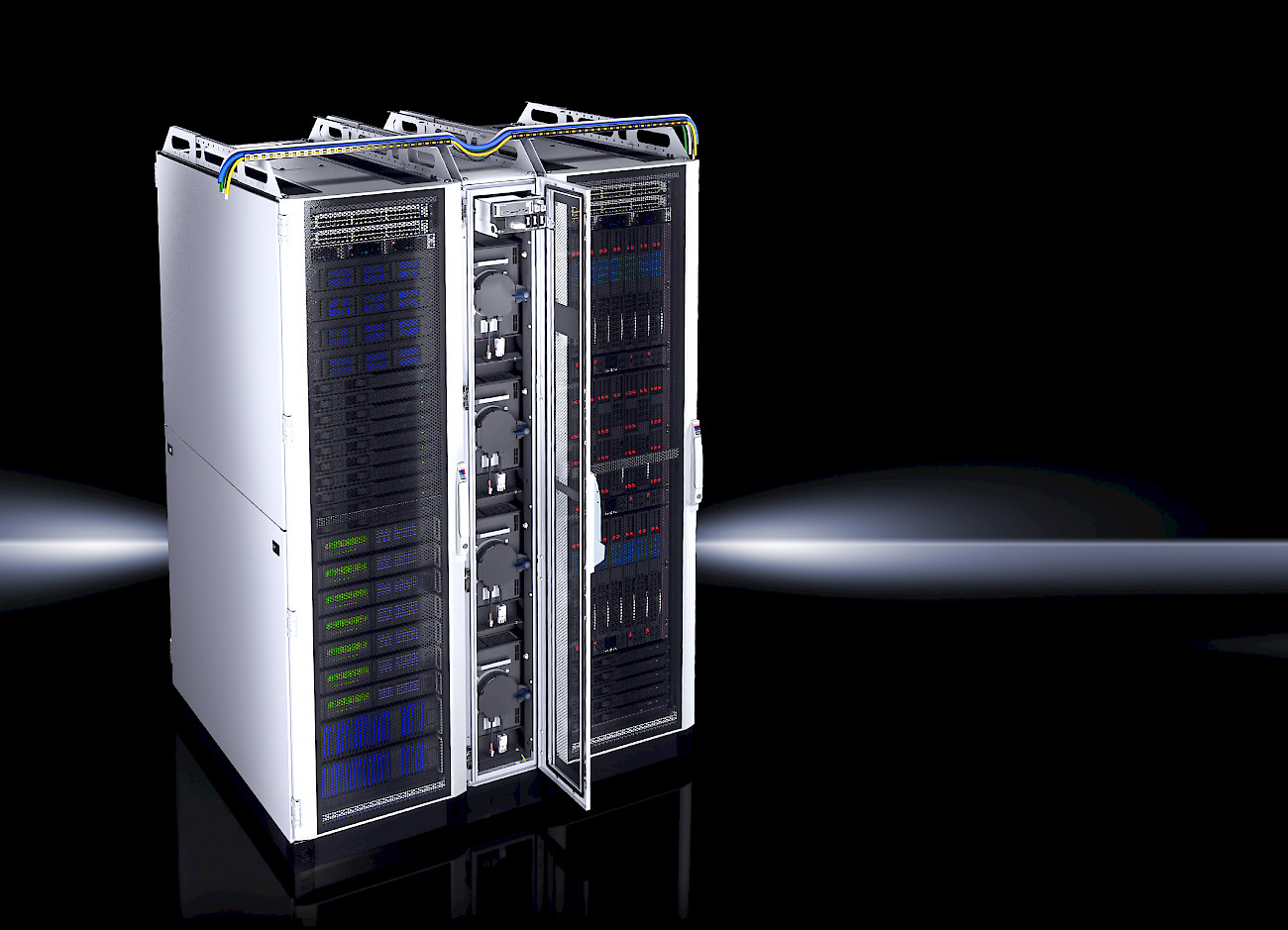

Platzsparend für Hochleistungskühlung: Die wasserbasierten LCP CW-Kühlsysteme für Rack- und Reihenkühlung sind für hohe IT-Leistungsklassen konzipiert

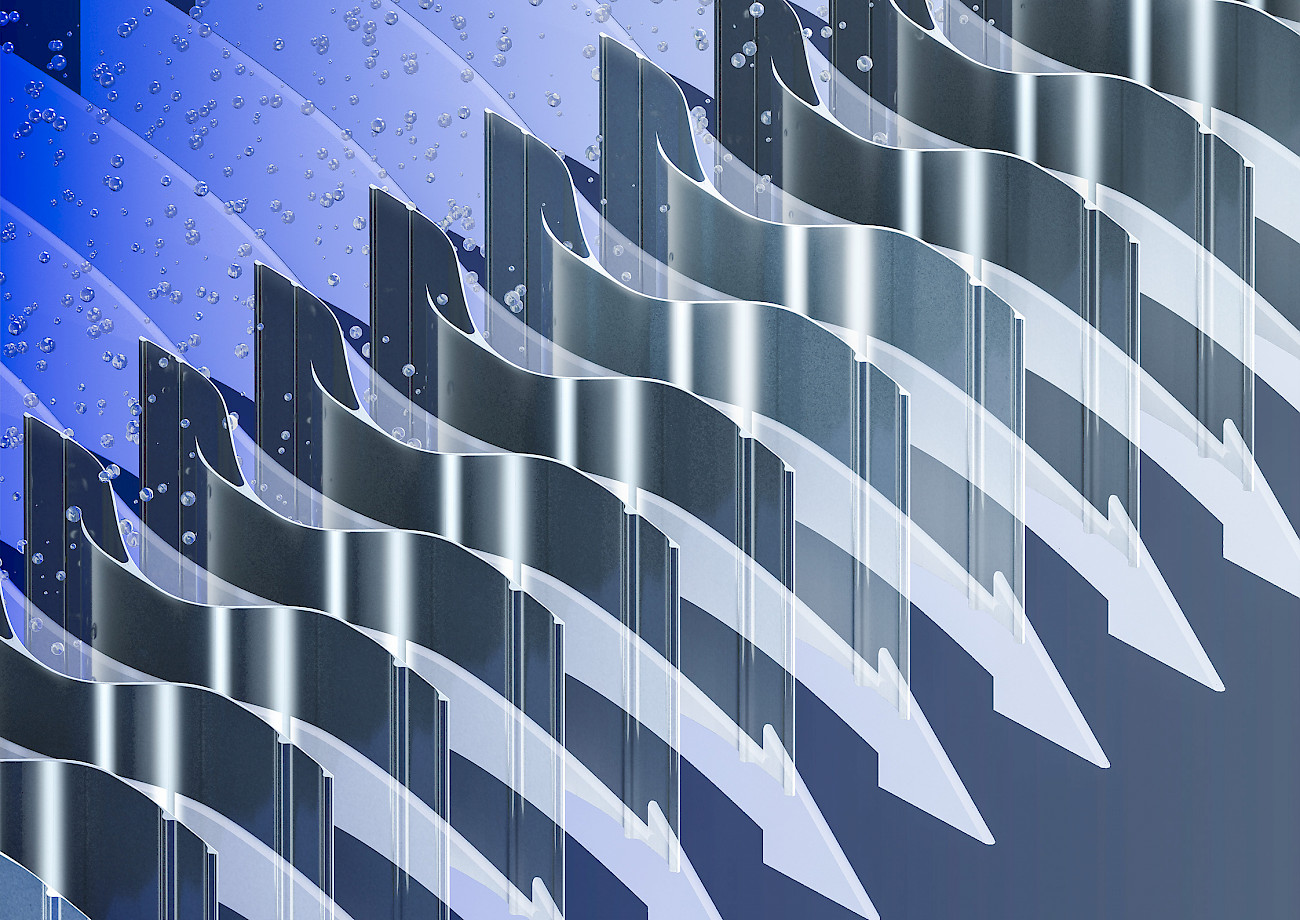

Einsatz bei extremen Bedingungen: Das Kondensat-Management der LCP CW-Kühlsysteme sorgt dafür, dass die Lösungen auch bei hoher Luftfeuchtigkeit eingesetzt werden können
