Direktanschluss auf der Leiterplatte für hohe Ströme

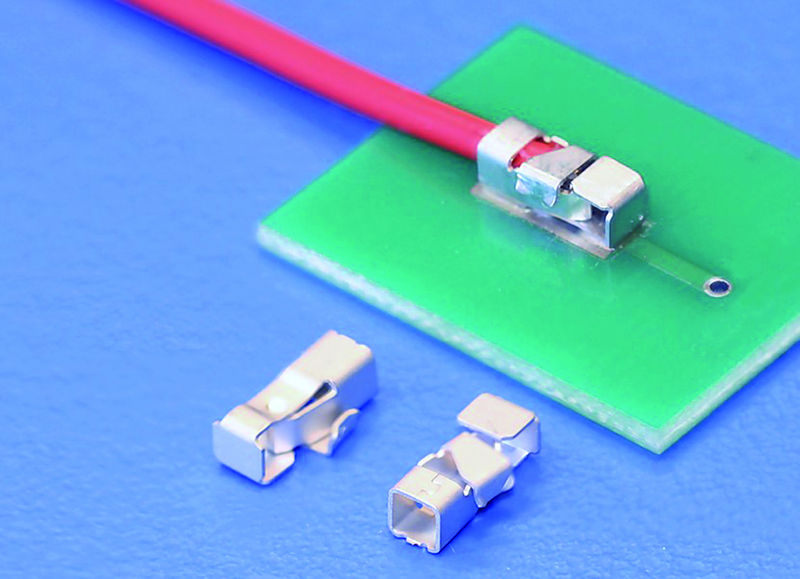

Die Serie 5940 von W+P stellt eine Schnittstelle als lösbare Verbindung auf LED-Platinen und industriellen Anwendungen dar. Direkt auf der Leiterplatte platziert, punktet die 3 mm hohe SMT-Klemme mit einfacher Handhabung und Lösbarkeit. Die Klemmen sind für Zuleitungen mit Leiterquerschnitten von AWG 18 bis 26 anwendbar. Die Höhe des Nennstroms liegt bei 12 A (AWG 18) bzw. 5 A (AWG 26). Das Kontaktmaterial besteht aus Phosphorbronze, die Kontaktoberfläche aus Mattzinn über Nickel. Die mechanische Haltbarkeit beträgt mindestens fünf Steckzyklen. Ausgelegt ist die Klemme für einen Durchgangswiderstand von <20mΩ, im Temperaturbereich von –40 bis +125°C ist eine sichere Funktion garantiert. Zur automatisierten Verarbeitung wird die Serie 5940 gegurtet geliefert.

Omni Ray AG
Im Schörli 5, 8600 Dübendorf
Tel. 044 802 28 80, Fax 044 802 28 28
info@omniray.ch, www.omniray.ch
