Durchbruch in der Nanoforschung – Quantenketten in Graphen-Nanobändern: Ausgabe 08/2019, 16.05.2019

Auf dem Weg in die Nanoelektronik

Empa-Forschenden ist gemeinsam mit Forschenden des Max Planck-Instituts für Polymerforschung in Mainz und weiteren Partnern ein Durchbruch gelungen, der künftig für präzise Nanotransistoren oder in fernerer Zukunft möglicherweise gar bei Quantencomputern Anwendung finden könnte, wie das Team in der Ausgabe 8/2018 des Fachjournals «Nature» berichtete.

Bilder: Empa

Ein Material, das aus Atomen eines einzigen Elements besteht, aber je nach atomarem «Schnittmuster» ganz andere Eigenschaften aufweist – das mag seltsam klingen, ist aber bei Nanobändern aus Graphen tatsächlich Realität. Die Bänder, die nur wenige Kohlenstoffatome breit und genau ein Atom dick sind, besitzen je nach Form und Breite ganz unterschiedliche elektronische Eigenschaften: Leiter, Halbleiter oder aber Isolator. Einem internationalen Forschungsteam unter Federführung der Empa-Abteilung «nanotech@surfaces» ist es nun gelungen, durch eine gezielte Variation der Form der Bänder deren Eigenschaften präzise einzustellen. Das Besondere daran: Damit lassen sich nicht nur die oben genannten «gewöhnlichen» elektronischen Eigenschaften verändern – auch die Erzeugung spezieller lokaler Quantenzustände ist durch diese Technologie möglich.

In der Übergangszone entsteht ein geschützter Quantenzustand
Was steckt dahinter? Wenn die Breite eines schmalen Graphen-Nanobands ändert, in diesem Fall von sieben auf neun Atome, entsteht am Übergang eine spezielle Zone: Weil sich die elektronischen Eigenschaften der beiden Bereiche auf eine besondere, sogenannte topologische Art unterscheiden, entsteht in der Übergangszone ein «geschützter» und damit sehr robuster neuer Quantenzustand. Diesen örtlich begrenzten elektronischen Quantenzustand kann man nun als Grundbaustein nutzen, um massgeschneiderte Halbleiter, Metalle oder Isolatoren zu erzeugen – und möglicherweise sogar einmal als Bauelement in Quantencomputern einzusetzen. Die Forschenden der Empa unter der Leitung von Oliver Gröning konnten zeigen: Werden die Bänder so gebaut, dass sich unterschiedlich breite Bereiche regelmässig abwechseln, dann entsteht durch die vielen Übergänge eine Kette von untereinander verknüpften Quantenzuständen mit einer eigenen elektronischen Struktur. Das Spannende daran: Je nach Breite der unterschiedlichen Segmente ändern sich die elektronischen Eigenschaften der Kette. Dadurch lassen sich diese fein einstellen – vom Leiter zu Halbleitern mit unterschiedlich grossen Bandlücken. Dieses Prinzip lässt sich auf viele verschiedene Überganszonen anwenden – zum Beispiel auch auf diejenige von sieben auf elf Atome. «Die Bedeutung dieser Entwicklung wird auch dadurch unterstrichen, dass eine Forschergruppe der University of California, Berkeley, unabhängig von uns zu analogen Ergebnissen gekommen ist», so Gröning. Die Arbeit des US-Forscherteams ist in derselben «Nature»Ausgabe erschienen.

Herstellung präziser Nanotransistoren
Auf Basis dieser neuartigen Quantenketten könnten sich künftig präzise Nanotransistoren herstellen lassen – ein grundlegender Schritt auf dem Weg zur Nanoelektronik. Denn ob der Schaltabstand zwischen dem «1»-Zustand und dem «0»-Zustand des Nanotransistors auch tatsächlich genügend gross ist, hängt von der Bandlücke des Halbleiters ab – und mit der neuen Methode lässt sich diese fast beliebig einstellen. In der Realität ist dies aber nicht ganz so einfach: Damit die Kette die gewünschten elektronischen Eigenschaften erhält, muss jedes einzelne der mehreren hundert oder gar tausenden Atome auch am richtigen Ort sein. «Dahinter steckt eine komplexe, interdisziplinäre Forschungsarbeit», so Empa-Forscher Gröning. «Dabei arbeiteten Forschende aus unterschiedlichen Fachgebieten in Dübendorf, Mainz, Dresden, und Troy (USA) zusammen – vom theoretischen Verständnis über das spezifische Wissen, wie Vorläufermoleküle gebaut werden müssen und wie man die Strukturen auf Oberflächen gezielt wachsen lassen kann, bis hin zur strukturellen und elektronischen Analyse mittels eines Rastertunnelmikroskops.»

Ein Ausflug in die Quantenwelt
Ultrakleine Transistoren – und damit der nächste Schritt in der weiteren Miniaturisierung elektronischer Schaltkreise – liegen hier als Anwendungsmöglichkeit nahe:
Sie sind zwar eine technische Herausforderung, doch eigentlich funktioniert Elektronik, die auf Nanotransistoren aufgebaut ist, nicht fundamental anders als die heutige Mikroelektronik. Die von den Empa-Forschern hergestellten halbleitenden Nanobänder würden es erlauben, Transistoren mit einem 1000-mal kleineren Kanalquerschnitt als heute üblich zu realisieren. Es lassen sich aber auch weitergehende Möglichkeiten vorstellen, etwa im Bereich der Spintronik oder gar der Quanteninformatik. Denn die elektronischen Quantenzustände an bestimmten Übergängen verschieden breiter Graphen-Nanobänder können zusätzlich auch ein magnetisches Moment tragen. Dies könnte es ermöglichen, Information nicht wie bisher üblich durch Ladung, sondern durch den sogenannten Spin – im übertragenen Sinne die «Drehrichtung» des Zustands – zu verarbeiten. Und die Entwicklung könnte sogar noch einen Schritt weitergehen. «Wir haben beobachtet, dass an den Enden bestimmter Quantenketten topologische Endzustände auftreten. Dies bietet die Möglichkeit, diese  als Elemente sogenannter Qubits zu nutzen – die komplexen, untereinander verschränkten Zustände in einem Quantenrechner», erklärt Oliver Gröning.

Quantencomputer lässt aber noch lange auf sich warten
Heute und morgen wird aber noch kein Quantencomputer aus Nanobändern gebaut – es sei noch einiges an Forschung nötig, so Gröning: «Die Möglichkeit, die elektronischen Eigenschaften durch die gezielte Verknüpfung einzelner Quantenzustände flexibel einzustellen, stellt für uns einen grossen Sprung in der Herstellung neuer Materialien für ultraminiaturisierte Transistoren dar.» Dabei spielt die Tatsache, dass diese Materialien unter Umgebungsbedingungen stabil sind, für die Entwicklung künftiger Anwendungen eine wichtige Rolle. «Faszinierend ist allerdings auch das weitergehende Potenzial der Ketten, lokale Quantenzustände zu erzeugen und diese gezielt miteinander zu verknüpfen», so Gröning weiter. «Ob sich dieses Potenzial auch tatsächlich für künftige Quantenrechner nutzen lässt, ist allerdings noch völlig offen.» Denn hier genüge es nicht, lokalisierte topologische Zustände in den Nanobändern zu erzeugen – diese müssten auch mit andern Materialien wie Supraleitern so gekoppelt werden, dass die Voraussetzungen für Qubits tatsächlich gegeben sind.

Infoservice
Empa – nanotech@surfaces
Überlandstrasse 129, 8600 Dübendorf
Tel. 058 765 46 69, Fax 058 765 11 22
oliver.groening@empa.ch, www.empa.ch





Wenn Graphen-Nanobänder Sektionen verschiedener Breite enthalten, so können in den Übergangszonen sehr robuste neue Quantenzustände entstehen


Die elektronischen Eigenschaften der Kette lassen sich fein einstellen

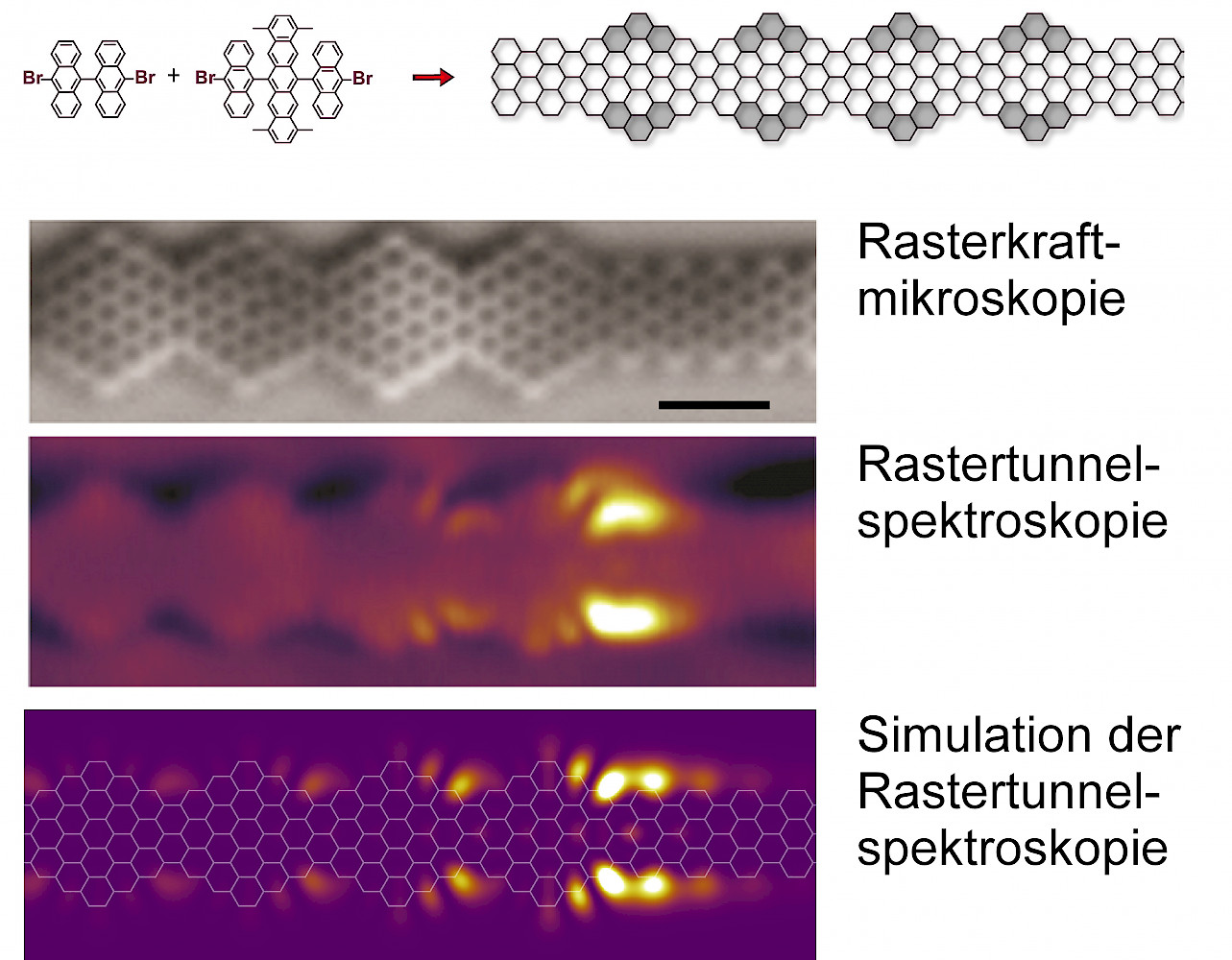

Oben: Schematische Darstellung der Herstellung hybrider Nanobänder mittels zweier unterschiedlicher Vorläufermoleküle. Das linke (kleine) erzeugt ein glattes, 7 Kohlenstoffatome breites Nanoband. Das grössere erzeugt ein 7 bis 11 Atome breites, karoförmiges Segment Rasterkraftmikroskopie: Rasterkraftmikroskopische Aufnahme eines hybriden Graphen Nanobandes mit 5 «Karo»-Segmenten (7 bis 11 Segmente) in der Mitte, welche links und rechts durch glatte 7-Nanobänder fortgesetzt wird. Der schwarze Skalenbalken ist 1 nm lang Rastertunnelspektroskopie: Spektroskopische Aufnahme der lokalisierten Quantenzustände (helle Bereiche) an den beiden Enden des Karobereichs. Der Ausschnitt entspricht demjenigen der Rasterkraftmikroskopischen Aufnahme. Simulation der Rastertunnelspektroskopie: Theoretische Vorhersage wie die zu erwarteten Quantenzustände am Ende des Karosegmentes im Experiment aussehen sollten

Weitere Infos

O. Gröning, S. Wang, X. Yao, CA. Pignedoli, G. Borin Barin, C. Daniels, A. Cupo, V. Meunier, X. Feng, A. Narita, K. Müllen, P. Ruffieux, R. Fasel; «Engineering of robust topological quantum phases in graphene nanoribbons» Nature (2018); doi: 10.1038/s41586-018-0375-9

Quantencomputer aus Qubits

Während in einem gewöhnlichen Computer Information mittels Bit binär dargestellt wird (als 0 oder 1), erlaubt ein Quantencomputer komplexere Zustände. Er nutzt Phänomene der Quantenphysik, eine Welt mit speziellen, oft schwer fassbaren Eigenschaften. Ein Elektron ist dabei gleichzeitig Welle und Teilchen, ein Quantenzustand kann eine «1» und eine «0» darstellen – und zwar gleichzeitig. Während bei einem auf herkömmlichen Transistoren basierenden Computer die Rechenleistung mit zunehmender Anzahl an Bits maximal linear ansteigt, sind Qubits durch ihre Überlagerungs- und Verschränkungseigenschaften untereinander verbunden – die rechnerischen Möglichkeiten steigen dadurch (zumindest theoretisch) exponentiell an. Damit versprechen Quantencomputer grosse Fortschritte in rechenintensiven Bereichen wie der Kryptographie oder beim «Machine Learning».

Präzise Nanobänder


Wie lassen sich Graphenstreifen im Nanometerbereich mit atomarer Präzision herstellen? Es gibt verschiedene Möglichkeiten, Nanobänder oder Englisch «Nanoribbons» herzustellen – etwa indem Kohlenstoffnanoröhrchen aufgetrennt oder Streifen aus einer grösseren Graphenstruktur «geschnitten» beziehungsweise «geätzt» werden. Allerdings erlaubt keine dieser Methoden atomare Präzision und die besondere Strukturgebung, die hierfür notwendig ist. Dazu braucht es eine «Bottom-up»-Strategie, also von den Grundbausteinen oder Vorläufermolekülen her kommend. Diese werden im Hochvakuum verdampft und fügen sich dann auf einer geeigneten Oberfläche nach mehreren komplexen Reaktionsschritten zur gewünschten Form zusammen – ähnlich wie Puzzlestücke, die aber von sich aus wissen, wo sie hingehören. Hierbei bestimmt die exakte Form der Vorläufermoleküle die atomare Struktur des schlussendlichen Nanobandes.
