Druckmessung unter anspruchsvollen Einsatzbedingungen: Ausgabe 05/2019, 21.03.2019

Motoren auf dem Prüfstand

Die FPT Motorenforschung AG entwickelt Motoren für Fahrzeuge und Maschinen von CNH Industrial. Rund 220 Mitarbeiter realisieren in Arbon die künftigen Produkte der FPT für Nutzfahrzeuge, Bau- und Agrarmaschinen sowie für den Einsatz in Industrie und Marine. An 30 Prüfständen werden die Motoren eingehend untersucht. Dabei kommen auch Drucktransmitter der Serie M5 der Keller AG zum Einsatz.

Bilder: Keller AG

Die FPT Motorenforschung legt die Schwerpunkte der Entwicklung auf die Reduktion der Abgasemissionen, die hohe Leistungsdichte, die tiefen Kraftstoffverbrauche, die
lange Lebensdauer sowie die maximale Zuverlässigkeit. Die Effizienz eines Motors hängt stark davon ab, wie drosselfrei die Luft in den Verbrennungsraum hinein- und die Abgase wieder herausströmen können. Der Druckbereich liegt dabei unter 10 bar. Wichtig ist vor allem eine hohe Genauigkeit und Dynamik der Messung, die mit absoluten Sensoren durchgeführt wird.

Serie M5 erfüllt die umfangreichen Anforderungen
Um diese besonderen Anforderungen der Motorenprüfung zu erfüllen, hat Keller die Serie M5 entwickelt. Diese sind an verschiedenen Stellen des Motors bei der Prüfung im Einsatz. Für eine gute Analyse der Druckverhältnisse bzw. Druckverluste ist es wichtig, an der Einlassseite so nah wie möglich an den einzelnen Zylindern zu messen. Eine zusätzliche Herausforderung ergibt sich durch die unterschiedliche Geometrie des Ansaugkollektors, weil dadurch die Zylinder unterschiedlich mit Luft versorgt werden. Dies gilt es soweit wie möglich zu vermeiden. Auch an der Auslassseite kann es durch die Verbrennungsgase der einzelnen Zylinder zu einer unerwünschten Wechselwirkung von Druckstössen bzw. Pulsationen kommen. Die Drucksensoren messen diese Vorgänge an Einlass- und Auslassseite ortsnah und phasentreu.
Im Bereich der Motorenprüfung ist es wichtig, dass die Sensoren unempfindlich gegen Körperschall sind, da die Geräusche bzw. Vibrationen des Motors nicht mitgemessen werden sollen. Der Messzugang sollte nach der Messung mit einem Verschlussstopfen verschlossen werden können und möglichst geringe Strömungseinflüsse aufweisen. Zudem können bei dieser Applikation Ausgleichsströme durch die Motorbatterie von bis zu 40 A erreicht werden, die den Sensor nicht beeinflussen dürfen. Bei der Entwicklung des M5-Sensors wurden diese Anforderungen konsequent umgesetzt.
Darüber hinaus verfügt der Drucktransmitter über weitere Eigenschaften, die in diesem speziellen Einsatzgebiet von Vorteil sind: Im Medienbereich sind keine Bonddrähte notwendig. Zwischen Sensor und Elektronik gibt es keine Stecker. So werden zusätzliche Übergangswiderstände und Fehlerquellen ausgeschlossen. Die Kabeleinführung ist hermetisch dicht (IP67), um äussere Einflüsse auf das Kabel zu minimieren. Allgemein ist die Elektronik extern angebracht und kann daher in einem beruhigten Bereich platziert werden.

Serie M5 – sehr schnelle Miniatur-Druckaufnehmer
Die Drucksensoren der Serie M5 HB zeichnen sich durch besonders schnelle und präzise Messungen mit einer Genauigkeit von 0,1 %FS bis 180°C aus. Der Druckanschluss mit dem M5-Feingewinde ist für statische sowie dynamische Messungen, beispielsweise von Druckpulsationen, ausgelegt. Aufgrund der Miniatur-Bauform eignen sich diese Sensoren ideal für ortsnahe Messungen. Wichtige Eigenschaften des Sensors sind das sehr geringe Totvolumen sowie ein gutes Entlüftungsverhalten.
Die angewendete Rückseitentechnologie ohne Übertragungsmedium wird zudem verwendet, um die Dämpfung des Messsignals zu minimieren. Dabei wurde auf Dicht- und Klebestoffe, als auch auf Kapillarleitungen vollständig verzichtet. Damit die Strömungsverhältnisse nicht unnötig beeinflusst werden, sollte der Prozessanschluss so klein wie möglich sein und auch von der Handhabung her problemlos in Leitungen mit geringem Durchmesser eingebaut werden können. Dementsprechend ist auch die Masse des Sensors sehr gering und verträgt grosse Beschleunigungswerte. Die Serie M5 ist mit und ohne Elektronik erhältlich.
Bei der Entwicklung der Elektronik legte das Keller-Team höchsten Wert auf die Signaltreue bis zur Grenzfrequenz von 50 kHz. Die Drucktransmitter M5 HB (d.h. mit Elektronik) wurden gemäss den technischen Spezifikationen der FPT Motorenforschung AG optimiert und sind nun seit über zwei Jahren im Einsatz.

Vielfältige Verwendungsmöglichkeiten in der Motorenforschung
Bei der FPT Motorenforschung werden die M5-Sensoren mit Elektronik flächendeckend an den Motorenprüfständen genutzt. FPT misst beispielsweise in Öl-, Kraftstoff- und Wasserpumpen, Injektoren-Leitungen, Ladeluftkühlern, Wärmetauschern sowie in Ansaug- und Auslasskanälen. Aus der Erfassung der Druckverhältnisse lassen sich Druckschwankungen, Druckspitzen oder allgemein ungewöhnliche Druckverhältnisse erkennen. Aufgrund dieser Werte können die Ingenieure noch einmal in das Design eingreifen.
Die Bauteile und Parameter der ECU (Steuergerät) können dabei weiter optimiert werden. Die gewonnenen Daten vereinfachen die Extrapolation der dynamischen Verhältnisse innerhalb der Motoren. Ein Pascal Druckverlust bei einem Volumenstrom von 1 m3/s – in diesem Bereich bewegen sich die Ansaugluftmengen von grossen Lastwagenmotoren – ergibt beispielsweise 1 W Verlustleistung. Dies bedeutet in der Praxis, dass ein Druckverlust von 50 mbar allein 5 kW an Strömungsverlust verursacht. Um die Effizienz des Motors zu steigern, muss dieser Wert folglich so gering wie möglich gehalten werden.
Ein weiterer Einsatzbereich sind die Rücklaufleitungen der Injektoren. Aufgrund ihrer Bauart verursachen Injektoren durch Leckage und Kühlung einen Rückfluss. Die Druckverhältnisse in dieser Leitung werden ebenfalls gemessen und optimiert. Der Druckbereich liegt bei 1 bis 5 bar. Auch der Öldruck ist für die Effizienz der Motoren entscheidend. Bei niedrigen Drehzahlen ist dieser in Motoren in der Regel zu niedrig, bei hohen Drehzahlen hingegen eher zu hoch.

Infoservice
KELLER AG für Druckmesstechnik
St. Gallerstrasse 119, 8404 Winterthur
Tel. 052 235 25 25, Fax 052 235 25 00
info@keller-druck.com, www.keller-druck.com





Die sehr schnellen Miniatur-Druckaufnehmer der Serie M5 sind mit und ohne Elektronik erhältlich

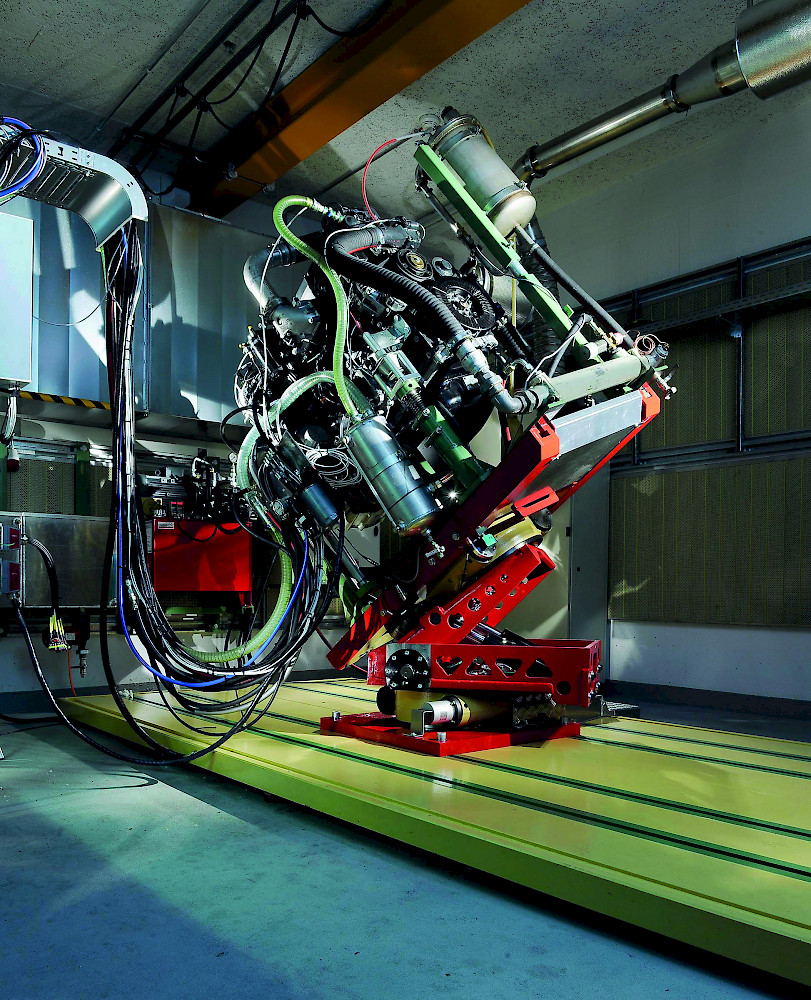

An 30 solchen Prüfständen untersucht die FPT Motorenforschung die diversen Motoren
