Leistungsstarker High-End-Vektornetzwerkanalysator

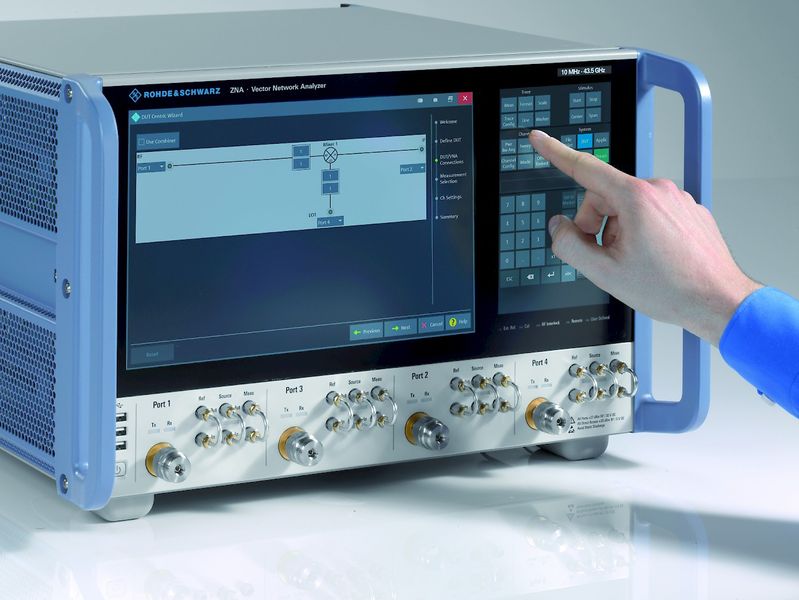

Der High-End-Vektornetzwerkanalysator R&S ZNA ist eine leistungsstarke, universelle Testplattform zur Charakterisierung aktiver und passiver Messobjekte. Beide Modelle ZNA26 (10 MHz bis 26,5 GHz) und ZNA43 (10 MHz bis 43,5 GHz) bieten eine Messdynamik von 146 dB (typ.) und ein sehr niedriges Messkurvenrauschen von 0,001 dB bei 1 kHz ZF-Bandbreite. Diese Werte erlauben Messungen an hochsperrenden Filtern. Mit seinem Hardwarekonzept kann der ZNA die HF- und ZF-Leistung an Mischern gleichzeitig messen. Dies verdoppelt die Messgeschwindigkeit gegenüber der konventionellen Methode. Auch für Verstärkermessungen ist der ZNA prädestiniert – mit einem Pegel-Sweep-Bereich von 100 dB, einem Pulsgenerator und -modulator pro Messtor, Spektrumanalysefunktion usw.

Roschi Rohde & Schwarz AG
Mühlestrasse 7, 3063 Ittigen
Tel. 031 922 15 22, Fax 031 921 81 01
sales@roschi.rohde-schwarz.com, www.rohde-schwarz.com/ch
