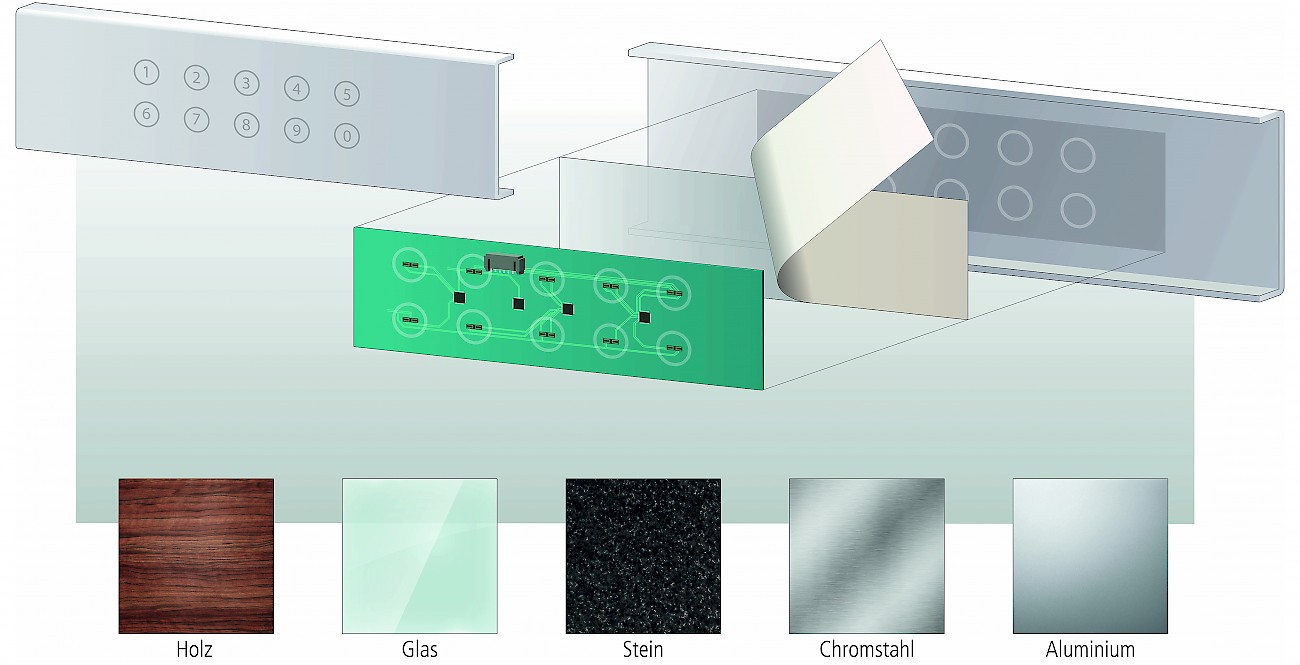

DYNAFORCE – sanfte Berührung der Tasten bewirkt geringe Verformung der Materialschicht: Ausgabe 03/2019, 21.02.2019

Ideale Touch-Bedienung für Metallfronten

Der «Touch» zur Auslösung einer Funktion, ist heute Standard. Die DYNAFORCE-Eingabetechnologie der Algra Group erlaubt dies auf Metall, Holz oder Keramik. Die sanfte Berührung der Tasten bewirkt eine geringe Verformung der Materialschicht. Durch das Sensornetz aus Dehnungsmessstreifen in Kombination mit intelligenter Software wird die Berührungsposition bestimmt und die Taste aktiviert.

Bilder: Algra tec

Die «Touch»-Bedienung gelingt dank Dehnungsmesstreifen- Technologie (DMS) einfacher als je zuvor. Auch harte, robuste Materialien werden so zur Eingabefront. Die mechanische Deformation durch sanften Tastendruck reicht vollkommen aus zur Auslösung einer Funktion. Metalle bis 1,2 mm Dicke können problemlos verwendet werden. Dank DYNAFORCE werden Tastenausbrüche überflüssig. Es sind keine beweglichen Teile vorhanden. Die Tastenfront ist dicht, robust, langlebig, nahtlos und unverfälscht.

Berührungssensitiv, störungsresistent
DYNAFORCE-Sensoren sind überaus berührungssensitiv und dennoch störungsresistent. Pro Taste befindet sich ein DMS-Sensor auf einer Leiterplatte. Das Netz von Sensoren detektiert feinste mechanische Deformationen und filtert mittels intelligenter Auswertung Störsignale heraus. Typische Einsatzgebiete dieser neuen Technologie sind designaffine Produkte für Haushalt, Industrie, Öffentlichkeit oder Anwendungen mit hohem Anspruch an Robustheit und Wasserfestigkeit.

Aufzeichnung eines Tastendrucks
Die Auswertungselektronik misst die Widerstandsänderung sämtlicher Tasten. Einflussfaktoren wie Dynamik, Temperatur und das Signalverhältnis der Tasten zieht die Auswertungssoftware mit ein. Je nach Anordnung der Tasten, des Materials und der Grösse der Eingabefront entsteht ein unterschiedliches Signalmuster, das zur stabilen Tastenbestimmung erfüllt sein muss.

Mehrere Funktionen auf einer Taste
DYNAFORCE ist ein Kraftsensor – er misst die aufgebrachte Kraft mit der eine Taste gedrückt wird. Ein leichter, weicher Tastendruck unterscheidet sich deutlich von einem harten, festen Tastendruck. Dieser kann als Schaltfunktion genutzt werden. Bei einer Lampe zum Beispiel kann die Helligkeit stufenlos kontrolliert werden: Harter Tastendruck – Licht voll an; weicher Tastendruck – Licht auf halber Stärke.

Taktile Rückmeldung dank Unwuchtmotor
Eine visuelle Rückmeldung durch LED oder durch ein Display ist sehr einfach realisierbar. Als akustisches Feedback kann ein beliebiger Ton abgespielt werden. Zusätzlich erzeugt der eingebaute Unwuchtmotor ein spürbares Feedback, das je nach Material unterschiedlich wahrgenommen wird. Diese Möglichkeiten lassen sich beliebig kombinieren.

Infoservice
Algra tec AG
Rigistrasse 1, 5634 Merenschwand
Tel. 056 675 45 30
info@algragroup.ch, www.algragroup.ch



Das Erkennen von Metallberührungen gelingt dank DYNAFORCE einfacher als je zuvor

Technische Daten

Betriebs- und Lagertemperatur: –40 bis +85 °C
Versorgungsspannung: 3,3 V (typisch)
Stromaufnahme: 600 μA/Taste
IP-Schutzklasse: alle IP-Klassen sind realisierbar
Tastensensitivität: 50 bis 1000 g einstellbar
Lebenszyklen: 10 Millionen
Mindesttastenabstand: 15 bis 20 mm
Sensorgrösse: 2 × 7 mm



Video Quick-Link: www.polyscope.ch/2019/algra
