Mit 1-Touch Level/Span kann man einfach durch eine einzige Berührung des Bildschirms einen kleinen Fokusbereich in einem Wärmebild auswählen – die Kamera passt dann den Temperaturbereich und die -spanne automatisch basierend auf dem Wärmekontrast an der betreffenden Stelle des Bilds an. Das Ergebnis: Zeitersparnis bei manuellen Anpassungen.
Ein Schritt, und schon passt sich die Spanne an
Man tippt einmal kurz auf den Touchscreen, um das gewünschte Zielobjekt oder den Zielbereich auszuwählen; um das ausgewählte Objekt bzw. den Bereich wird daraufhin ein Kreis angezeigt. Die Kamera verkleinert automatisch die Spanne, um Temperaturspanne und -bereich innerhalb des Kreises genau darzustellen; dabei werden detaillierte Informationen im Wärmebild bereitgestellt, um Probleme aufzuzeigen. Der Vorteil besteht darin, dass man sich gezielt auf die Probleme und Details konzentrieren kann, die für einen wichtig sind.

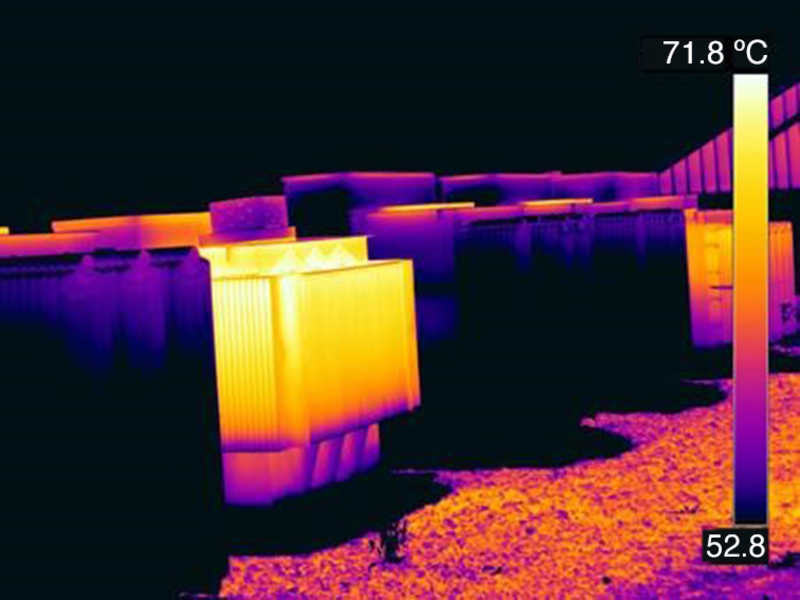

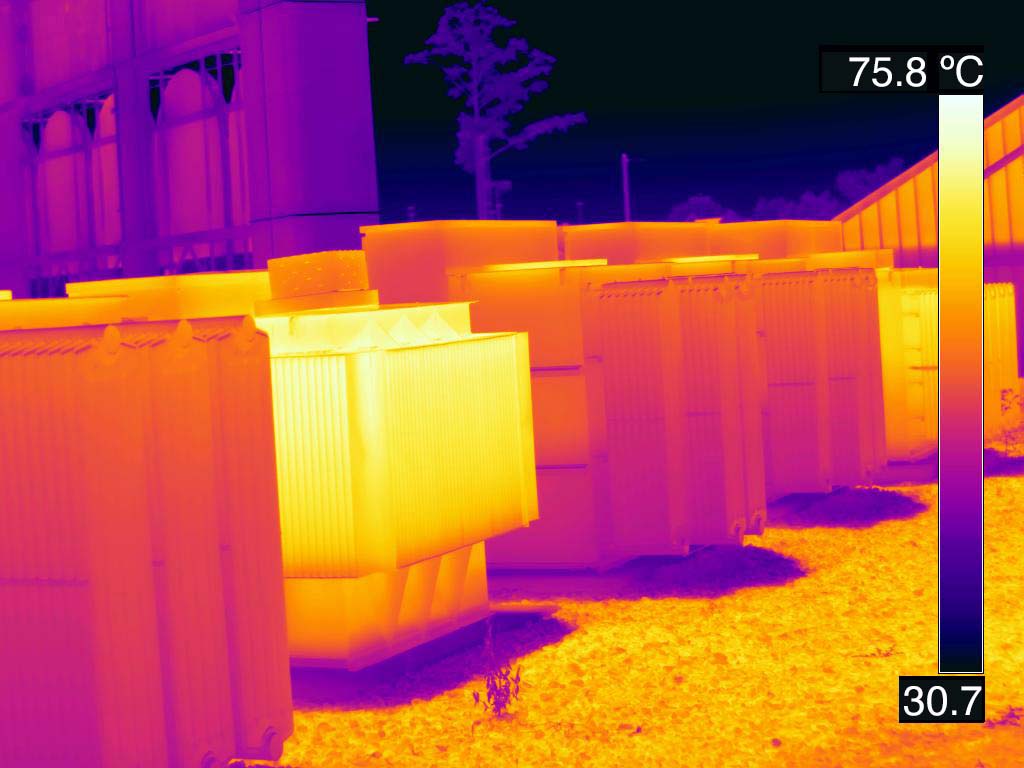

1-Touch Level/Span ermöglicht es, alle Bereiche des Bildes zu ignorieren, die nicht von Interesse sind, indem man die Spanne verkleinert. Betrachtet man z. B. das Wärmebild eines an einem Mast montierten Transformators mit dem Himmel als Hintergrund, ist dies klar erkennbar.
Die Temperatur des Himmels? Unwichtiges einfach ausblenden
Angenommen, man möchte die Temperatur des Hot-Spots ermitteln und ist an der Temperatur des Himmels nicht interessiert. Wenn man den Bereich des Transformators auf dem Touchscreen berührt, wird ein Kreis um die ausgewählte Stelle eingeblendet, und die Temperaturspanne wird so angepasst, dass die höchste und niedrigste Temperatur innerhalb des Kreises angezeigt werden. Der Kontrast im Wärmebild vergrössert sich, wodurch die Detailschärfe des Bilds verbessert wird und ein Problem leichter erkennen oder sogar neue Fehler feststellen lässt – insbesondere wenn schon kleine Temperaturunterschiede eine Rolle spielen.
Ideal für erfahrene Thermografen und IR-Serviceberater
1-Touch Level/Span kann auch bei Gebäude-diagnosen und Elektrikinspektionen unter-stützen, vor allem dann, wenn man die Wärmebildkamera auf ein Ziel richtet, dessen Hintergrund ein genau entgegengesetztes Temperaturextrem aufweist, wie ein Warmwasserboiler oder ein Kühlgerät. Das Vorhandensein von zwei entgegengesetzten Temperaturextremen in der Szene – Zielobjekt und Hintergrund – zwingt die Kamera dazu, die Spanne im Wärmebild zu vergrössern, wodurch der Kontrast verringert wird.
Da die Flir-Ingenieure den grossen Nutzen von 1-Touch Level/Span erkannt haben, haben sie diese Option in die professionellen Wärmebildkameras der T500-Serie eingebaut. Diese Serie, die aus den Kameras T530 und T540 besteht, wurde speziell dafür entwickelt, um erfahrene Thermografen und IR-Serviceberater aus der Energieerzeugungs-, Elektroverteilungs- und Fertigungsindustrie genau mit der Auflösung, Geschwindigkeit und Ergonomie zu unterstützen, die diese für die effiziente und stressfreie Ausführung ihrer täglichen Aufgaben benötigen. Die Wärmebildkameras sind mit einer um 180° drehbaren Optikeinheit und einem leuchtstarken LCD-Display ausgestattet und bieten trotz ihrer kompakten Abmessungen den Inspektoren alle Instrumente, die diese zum Ausführen umfangreicher Inspektionen unter schwierigen Bedingungen benötigen – insbesondere, wenn die Sicht auf die zu prüfende Anlage verhindert oder diese schwer zugänglich ist.
Infoservice
Flir Systems GmbH
Berner Strasse 81, DE-60437 Frankfurt
Tel. 0049 69 950 090 0, Fax 0049 69 950 090 40
