Perfekte Stromregelung für grosse Schrittmotoren

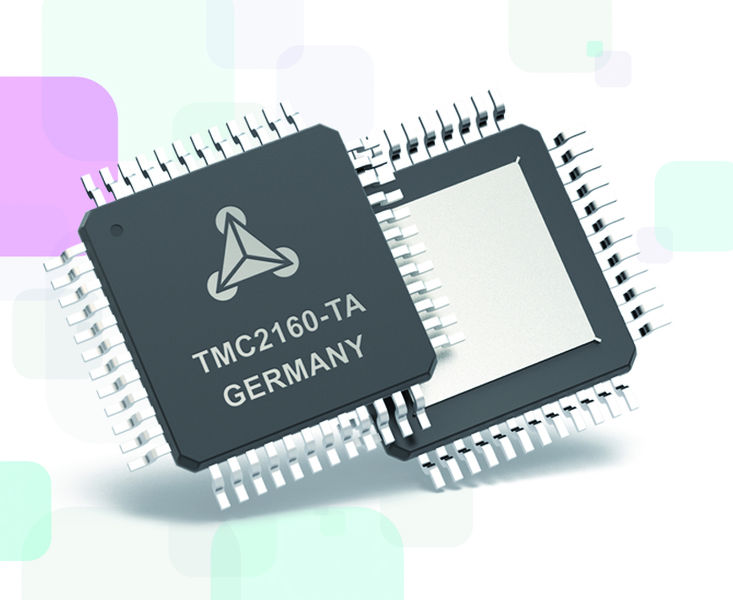

Der Schrittmotor-Treiber TMC2160 von TRINAMIC Motion Control ist mit einer N-Kanal MOSFET Endstufe Schrittmotoren ideal für Versorgungsspannungen von 8 bis 60 V und treibt acht N-Kanal MOSFETs mit Gate-Strömen bis 500 mA. Damit kann der Baustein mit aktuellen Transistoren Treiber-Stufen für bis zu 20 A Phasen-Strom erreichen. Die Steuerung der Komponente erfolgt via Schritt-Richtungsschnittstelle und kann ohne Microcontroller betrieben werden. Der Microschritt-Interpolator MicroPlyer ermöglicht einen sehr ruhigen Lauf mit einer Auflösung von 256 Mikroschritten pro Vollschritt, auch wenn nur 1/16 oder sogar weniger Schrittpulse erzeugt werden können.

MEV Elektronik Service GmbH
Nordel 5a, DE-49176 Hilter a.T.W.
Tel. 0049 5424 23 400, Fax 0049 5424 23 40 40
info@mev-elektronik.com, www.mev-elektronik.com
