Nestlé demonstriert Energieeffizienzgewinn durch innovatives Kühlkonzept: Ausgabe 19/2018, 22.11.2018

Kühlen im Lebensmittelbetrieb

Das Nestlé-Forschungszentrum (PTC) in Orbe ist konzernweit die Referenz beim Einsatz neuer Prozesstechnologien. Das PTC war für einen Vergleichstest bereit, der den Energieeffizienzgewinn durch das Blue e+-Prinzip gegenüber eines Standard-Kühlgeräts aufzeigt.

Bilder: Rittal

Der Zugang ins Herz der Kaffeeforschung von Nestlé in Orbe gleicht einer Einladung ins Labyrinth. Unzählige Leitungen, Maschinen und Schalttafeln sind in der eher kleinen Produktionshalle des Nestlé Production Technology Center (PTC) in Orbe verbaut worden. Man glaubt, im Innersten eines Raumschiffs zu sein.

Wirkungsstätte für Innovationen
In dieser Testfabrik des PTC tüftelten Entwickler an den Details der Nespresso-Kapseln, bevor diese im industriellen Massstab erstmals produziert wurden. Ebenso optimiert man in diesen Hallen über Jahrzehnte das Gefriertrocknungsverfahren für Röstkaffee; ohne dieses ständige Bemühen um Verbesserungen wäre der weltweit unerlässliche Frühstücksbegleiter Nescafé nie eine milliardenschwere Marke geworden. Erfolgreiche Produktinnovationen sind kaum durchsetzbar, ohne dass ein Unternehmen die Bereitschaft zeigt, auch in neue Prozesstechnologien zu investieren. Hierbei ist Nestlé auf das technische Knowhow zahlreicher Partner angewiesen.

Kühlenergie sparen im Fokus
Nestlé Schweiz engagiert sich zudem für eine ressourceneffiziente Wirtschaft und ist konkrete Verpflichtungen zur laufenden Verbesserung der Umweltbilanz eingegangen. Was man oft unterschätzt: In der Lebensmittelindustrie braucht es nicht nur Prozesswärme, sondern es muss beständig gekühlt werden – möglichst energieeffizient. Nicht nur das Kühllagern oder schnelle Gefrieren von Lebensmitteln benötigt viel Energie, sondern auch die Kühlung elektrischer Steuerungen. Um eine konstante Temperatur in einem Elektroschaltschrank zu gewährleisten, muss fortwährend Wärme abgeführt werden.
Rittal trat ans Nestlé PTC heran mit dem Vorschlag, einen Vergleichstest zwischen einem herkömmlichen Kühlgerät Blue e und einem Gerät der neuesten Generation Blue e+ durchzuführen. Beide sind auf je zwei identischen Rittal-Schaltschränken aufmontiert, die bereits im Werk des Kunden in Betrieb waren. Rittal offeriert für die Testperiode nicht nur das neue Klimagerät, sondern stellt auch die Messprotokolle und die Messgeräte während eines Jahres zur Verfügung. Philippe Daengeli, Produkt Manager und Spezialist im Bereich Cooling bei Rittal, der auf Kundenbesuch bei Nestlé weilt, sagt: «Wir lassen den Stromverbrauch in kWh und die Betriebstemperaturen der beiden Geräte im Test von externen Geräten aufzeichnen. Der Kunde soll einer unabhängigen Messung vertrauen.» Fest steht, dass das Blue e+-Prinzip die Energieeffizienz des Kühlens massiv verbessert.

Aktiv und passiv kühlen
Mit der jüngsten Generation von Wandanbau- Kühlgeräten Blue e+ macht die Schrankkühlung einen Quantensprung nach vorne. Rittal ist es gelungen, zwei Up-to-date-Technologien der Wärmeübertragung im Gerät zur Wirkung zu bringen. Erstens sorgt ein drehzahlgesteuerter Kompressor für die optimale Kälteleistung. Zweitens ist eine so genannte «Heat Pipe» eingebaut. Es handelt sich dabei um ein Wärmerohr, dass man sich als hermetisch gekapseltes Volumen vorstellen muss. Das mit Kapillaren durchsetzte Rohr ist mit einer Flüssigkeit gefüllt, welche das Volumen in flüssigem wie im dampfförmigen Zustand ausfüllt. Auf der einen Stelle des Rohrs wird Wärme aus dem Innenraum des Schaltschranks an die Flüssigkeit übertragen, die sogleich verdampft. Dadurch entsteht im Innern des Rohrs ein Druckgefälle, so dass der entstandene Dampf zur Stelle mit niedrigerer Temperatur strömt, wo dieser kondensiert. Die zuvor aufgenommene latente Wärme wird dort an die Umgebung abgegeben.
Dieses Prinzip kann allerdings nur dann funktionieren, wenn die Temperatur ausserhalb des Schaltschranks niedriger ist als die Innentemperatur. Der jährliche Temperaturverlauf in Werkshallen beschreibt typischerweise einen Bogen; im Winter sind an gewissen Tagen Umgebungstemperaturen von weniger als 19 bis 20 °C zu erwarten, im Hochsommer können diese tagelang 35°C übersteigen.

Ausfallsicherheit
Mittels dreier Regelmodi wird eine konstante Temperatur im Schaltschrank gewährleistet; a) im Heat-Pipe-Modus, b) im Hybrid-Modus – Heat Pipe und Kompressor – sowie c) im Kältekreislauf-Modus – falls die Aussentemperatur höher ist als die Innentemperatur im Gehäuse. Das Gerät bietet zudem digitale Schnittstellen: Daten können sofort ausgelesen und Störmeldungen beispielsweise auf das Smartphone übermittelt werden. Das innovative Blue e+-Prinzip macht die enormen Fortschritte in der Kühltechnik offensichtlich. Allerdings lassen manche Lebensmittelbetriebe mit Luft/Wasser-Wärmetauschern kühlen. Diese ältere, aber bewährte Methode der Wärmeübertragung wird häufig verwendet, da viele wärmeproduzierende Maschinen an ein Wasserleitungsnetz des Werks angeschlossen sind. Zudem bereitet das Reinigen mit Hochdruckreinigern keine Probleme.
Ein autonom funktionierendes Kühlgerät hat aber gegenüber konventionellen Wärmetauschern zwei Vorteile: Fällt das Gerät einmal aus, wird die Kühlung weiterer Schaltschränke oder anderer Maschinen nicht tangiert. Zudem muss das bestehende Wassernetz nicht ständig an eine neue Wärmequelle herangeführt und angepasst werden, damit die Kühlleistung des ganzen Systems noch stimmt.

Gute Partnerschaften
Philippe Demarque, der langjährige Projektleiter im PTC Orbe, überlegte nicht lange, wie er die Anfrage von Rittal für den Vergleichstest beantworten soll: «Als Forschungszentrum haben wir die Aufgabe, konzernweit die Messlatte für neue Technologien zu setzen.» Das PTC Orbe pflegt deshalb gute Beziehungen zu spezialisierten Unternehmen, die immer das Neueste in der Temperatursensorik, der Durchflussmesstechnik oder eben bei der Kühlung von Schaltschränken bieten können. Demarque schätzt die vertrauensvolle Partnerschaft mit Rittal, das sich im PTC einen Ruf als Innovator erwerben konnte: «Wir sind immer motiviert, echten Innovationen zum Durchbruch zu verhelfen.»

Infoservice
Rittal AG
Ringstrasse 1, 5432 Neuenhof
Tel. 056 416 06 00, Fax 056 416 06 68
rittal@rittal.ch, www.rittal.ch



Das Nestlé-Forschungszentrum in Orbe ist konzernweit die Referenz beim Einsatz neuer
Prozesstechnologien


Philippe Demarque, Spezialist E&A PP – NPTC
Orbe, Nestlé

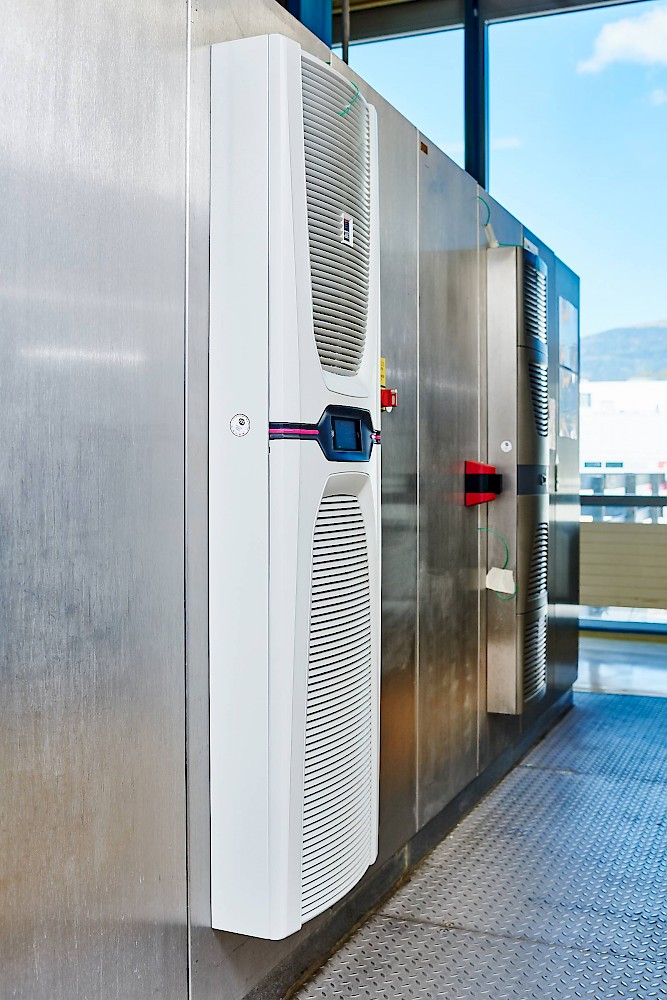

Die jüngste Generation von Wandanbau-Kühlgeräten Blue e+ verfügen über eine «Heat Pipe»
