32 kW aus konvektionsgekühlter Netzteil-Lösung

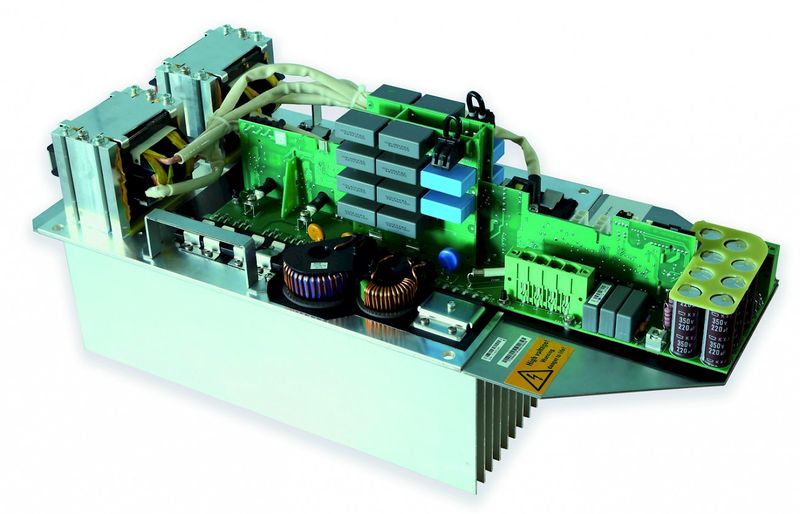

Das konvektionsgekühlte 32kW-Stromversorgungssystem mit Kommunikationsschnittstelle basiert auf einer modularen Schaltnetzteil-Lösung. Die Stromversorgung dient als kostenoptimierter Ersatz für einen unflexiblen 32-kW-50-Hz-3-Phasen-Transformator, der nicht für eine modulare Lösung geeignet ist. Die nötige Leistung von 32 kW werden durch vier 8-kW-Stromversorgungen erzeugt, die im Parallelbetrieb laufen. Jedes 8-kW-Netzteil setzt auf zwei 4-kW-Leistungsstufen, welche interleaved betrieben werden. Dieses Schaltungsdesign lässt sich aufgrund der hohen Ausgangsspannung von 275 VDC kosteneffizient realisieren. Für niedrigere Ausgangsspannungen ist diese Lösung aktuell nicht geeignet. Der Kühlkörper aussen am Schaltschrank macht weitere Lüfter überflüssig.
