9- bis 14-Bit-Winkelgeber mit einstellbarer Filterbandbreite

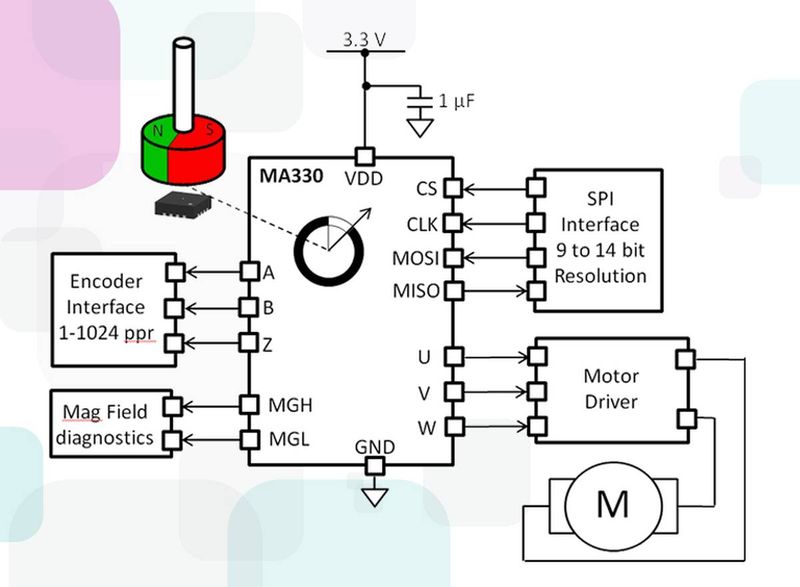

Der MagAlpha MA330 von MPS hat wählbare digitale Filterbandbreiten und Hysterese-Einstellungen der ABZ-Schnittstelle. So kann der Benutzer den Sensor optimieren, um den dynamischen Ansprechanforderungen unterschiedlicher Arten von Regelkreisen gerecht zu werden. Die Ansprechzeit eines Regelkreises kann in Bezug zur Winkelauflösung, Anlaufzeit und zum Zählen von ABZ-Impulsen gesetzt werden, um verschiedenen Systemtypen zu entsprechen. Ein Anwendungsbeispiel ist die Unterstützung ABZ-Auflösung von bis zu 1024 Impulsen pro Kanal im Vergleich zu den 256 beim MA302-Sensor. Der MA330 wird typischerweise in Anwendungen mit bürstenlosem DC-Servomotor (BLDC) eingesetzt, wo er sowohl Kommutierungs-, als auch Encoder-Funktionen übernehmen kann.

MEV Elektronik Service GmbH
Nordel 5a, DE-49176 Hilter a.T.W.
Tel. 0049 5424 23 400, Fax 0049 5424 23 40 40
info@mev-elektronik.com, www.mev-elektronik.com
