Abschirmgehäuse zum Selberfalten für schnellen Prototypenbau

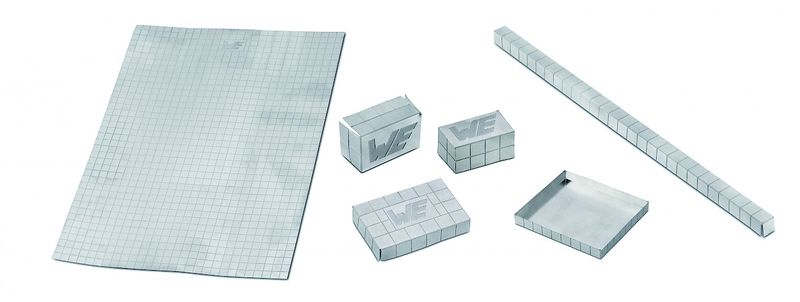

Die Abschirmgehäuse WE-SHC verhindern elektromagnetische Abstrahlung von der Leiterplatte und verbessern die Störimmunität der End- und Eingangsstufen von HF, Oszillatoren und EMV-empfindlichen Bauteilen in Kunststoffgehäusen. Sie bestehen aus dünnem, verzinntem Blech (zertifiziert gemäss DIN EN 10202/10203) und stellen eine einfach zu implementierende EMV-Lösung dar. Als Ergänzung gibt es nun das WE-SHC-Material als vorbereiteten Bogen für den schnellen Prototypenbau. «ShielDIY – Do It Yourself Custom Shielding Cabinets» ist ein 0,2 mm starkes Blech mit vorgeprägten Falzlinien im 5-mm-Raster. Zur Herstellung eines individuellen Abschirmgehäuses wird einfach die benötigte Form mit einer Schere ausgeschnitten, gefaltet und aufgelötet.

Würth Elektronik (Schweiz) AG
Industriestrasse 18, 8604 Volketswil
Tel. 044 269 61 61, Fax 044 269 61 60
eiSos-swiss@we-online.com, www.we-online.com
