KVT-ER – Kabelverschraubung teilbar und extrem robust: Ausgabe 13/2018, 15.08.2018

Teilbar und IP65- bis IP68-zertifiziert

Ob im Maschinen-, Anlagenbau oder Fahrzeugbau, die Anforderungen steigen stetig und bedingen ein immer höheres Mass an Zuverlässigkeit und Schutz vor äusseren Einflüssen wie Wasser oder Staub. Mit steigenden Anforderungen an Maschinen steigen auch die Anforderungen an die verbauten Komponenten, speziell im Bereich Kabelmanagement. Icotek hat passende Lösungen für diese Problematiken.

Autor: Stephan Buchner, Marketing Manager, icotek, Text und Bilder

Ziel der Neuentwicklung war es, eine sehr robuste und zugleich teilbare Kabelverschraubung auf den Markt zu bringen. Das Entscheidende dabei war, eine teilbare Komponente zu entwickeln, die auch heftigen, äusseren Einflüssen zuverlässig standhält. Natürlich nicht nur «intern geprüft», sondern offiziell durch ein zertifiziertes Prüflabor, welches nach geltenden Normen prüft und zertifiziert. Die Verwendung sollte schnell und einfach möglich sein und dem Anwender einen möglichst breiten Spielraum an Flexibilität bieten. Neben diesen produktspezifischen Vorgaben gab es ebenso das Ziel, ein optisch ansprechendes und funktionales Produktdesign zu realisieren.

Vorgaben führten zur KVT-ER-Kabelverschraubung
Aus der technischen Umsetzung dieser Vorgaben ging die KVT-ER hervor (Kabel Verschraubung Teilbar-Extrem Robust). Die KVT-ER erfüllt die Schutzarten IP65, IP66, IP67 und IP68 und ist nach DIN EN 60 529:2014 zertifiziert. Die hohen Schutzklassen erreicht man durch einen hohen Pressdruck und eine integrierte Dichtung. Im Bereich des Abschlussdeckels, wie auf der Rückseite der Kabelverschraubung, ist eine innenliegende Dichtung aus Elastomer eingearbeitet. Es wird keine zusätzliche, externe Flachdichtung benötigt. Dieses Konstruktionsprinzip ist bereits aus anderen ER-Modellen bekannt und praxiserprobt.

Kabelverschraubung findet auch Verwendung im Bahnbereich
Der Pressdruck entsteht beim Verschrauben des  Abschlussdeckels mit dem Unterteil. Das Verschrauben erfolgt standardmässig durch schwarze V2A-Schrauben, diese werden durch die eingespritzten Gewindebuchsen verschraubt. Der Hersteller empfiehlt hierbei ein Anzugsdrehmoment von max. 2 Nm. Die integrierte Zugentlastung erfolgt gemäss DIN EN 62 444 und sorgt für eine automatische Entlastung der verwendeten Kabel. Zertifizierungen wie NEMA TYPE 12, NEMA TYPE 4X und cURus sind aktuell in Vorbereitung und werden voraussichtlich im Sommer erteilt. Die KVT-ER-Reihe erfüllt bereits alle Anforderungen nach EN 45 545-2 HL 3 im Bereich der Schienenverkehrstechnik und findet entsprechend Verwendung im Bahnbereich. Die Kabelverschraubung setzt auf genormte metrische Standardausbrüche in den Grössen M32, M50 und M63 auf. Die rückseitige Verschraubung erfolgt mittels mitgelieferter Gegenmutter. Zur Einführung von z.B. SUB-D-Steckern bietet icotek spezielle KGM-Gegenmuttern mit Aussparungen an. Zur flexiblen Kabeldurchführung finden die geschlitzten Kabeltüllen KT Verwendung. Bedingt durch die Schlitzung der KT-Tüllen lassen sich Kabel mit einem Durchmesser zwischen 1 und 35 mm durchführen. Bei nicht mit Leitungen bestückten Kabeltüllen sind ST-Stopfen erhältlich, um ein sicheres und sauberes Verschliessen zu gewährleisten. Die IP-Schutzarten der Tüllen bleiben erhalten. Die Kabeltüllen und Stopfen sind ebenfalls kompatibel mit anderen icotek-Produkten.

Einsatz im Bereich Lebensmittel, Healthcare und EMV
Bedingt durch die Resistenz gegenüber Industriereinigern (ECOLAB-zertifiziert) ist die Verwendung in Bereichen wie Food & Beverage, Healthcare usw. bestens geeignet. Findet die Kabelverschraubung im EMV-Bereich Verwendung, bietet sich der Einsatz des KVT-EMV-Schirmklammerbügels an. Eine direkte Ableitung elektromagnetischer Störungen wird hiermit gewährt und stellt somit eine praktikable und wirtschaftliche Alternative zu herkömmlichen EMV-Kabelverschraubungen dar.
Es gibt also viele Einsatzbereiche für die KVT-ER. Denn für jede Konstruktion bedarf es der Sicherheit einer verlässlichen Angabe. Sind doch die Anforderungen an Kabeldurch- und Kabeleinführungen immer gleich: Einfaches Handling, schneller Auf- und Abbau sowie schützende und gesicherte Eigenschaften gegen äussere Einflüsse sowie im Optimalfall zertifiziert. Kostenlose Muster sowie Zertifikate gibt es direkt beim Hersteller. 

Infoservice
icotek (Swiss) AG
Hauptstrasse 22, 9422 Staad
Tel. 071 858 23 23, Fax 071 858 23 24
info@icotek.ch, www.icotek.ch



Die KVT-ER hält starkem Wasserdruck sicher stand

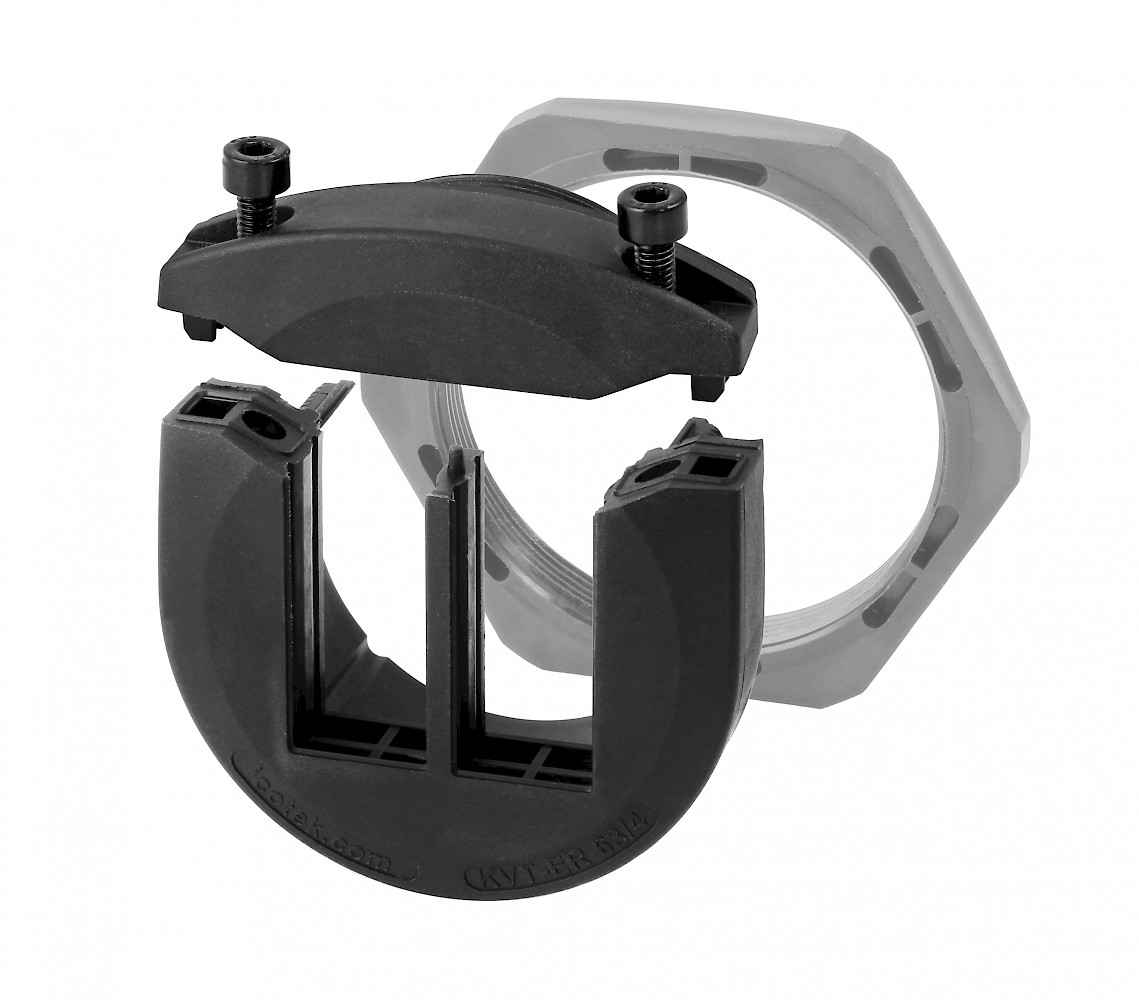

Eine KVT-ER 63|4 mit Gegenmutter – diese ist im Lieferumfang enthalten

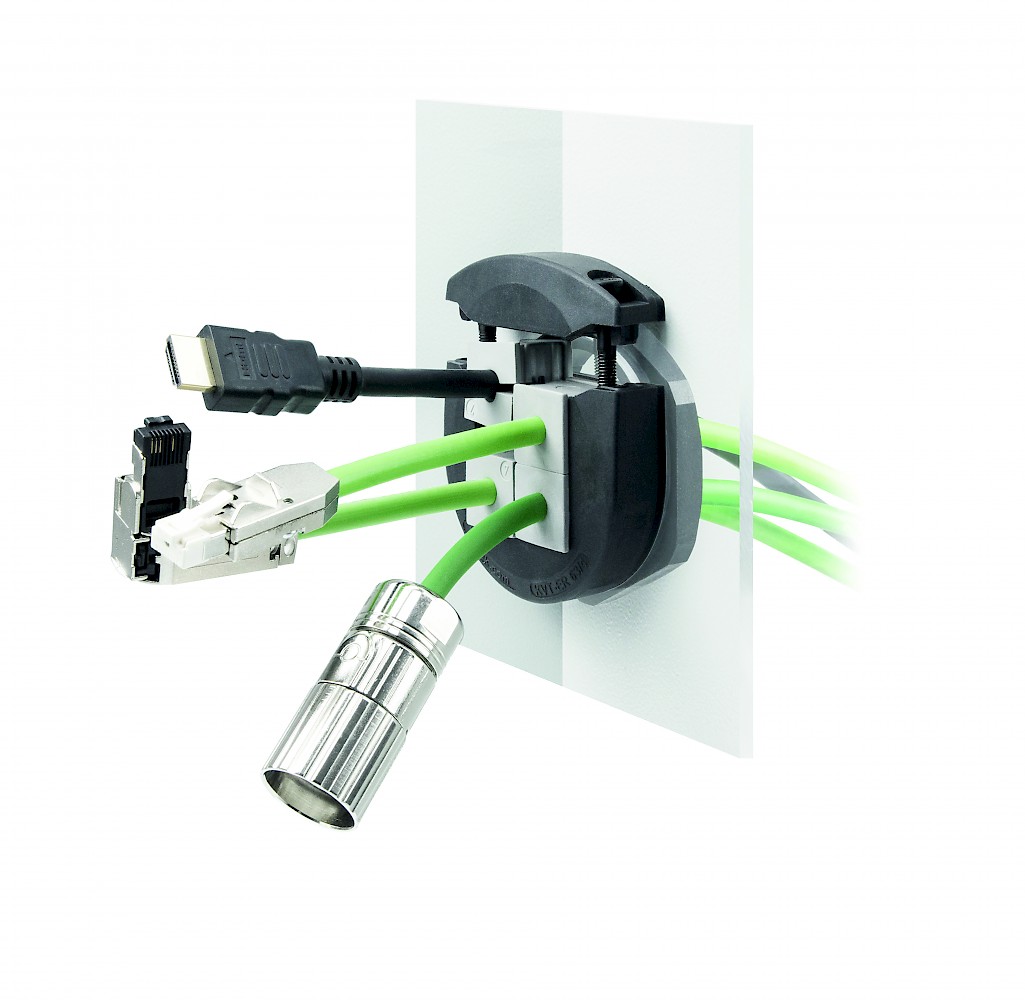

Unterschiedliche Anwendungen einer KVT-ER
