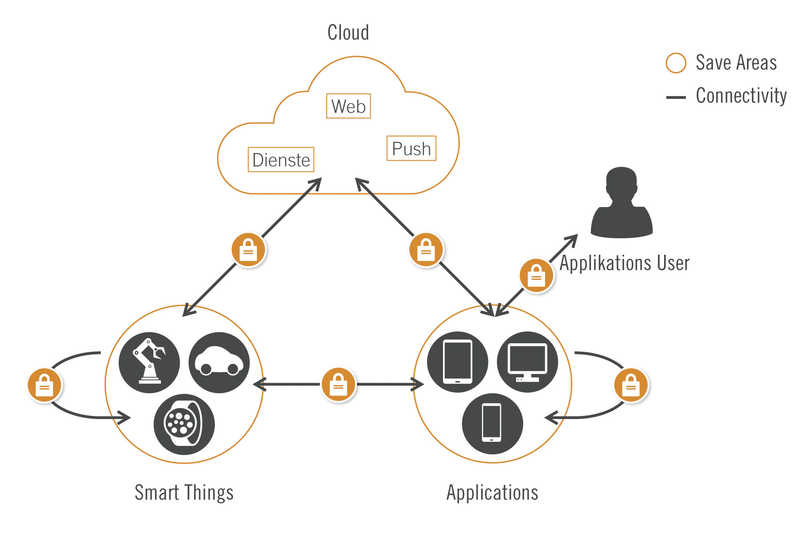

Eines steht fest, im Internet of Things sind Innovation und Connectivity gefragt. Wie kann sich das über 30-jährige LabVIEW da bestmöglich einbringen? Nun, das IoT besteht prinzipiell aus folgenden Komponenten:
- intelligente Geräte (Smart Things), die miteinander kommunizieren können
- von den, an einen entfernten Ort (Cloud) gesendeten Gerätedaten
- Anwendungen (Applications), mit denen Benutzer auf Geräte und Daten zugreifen
Dabei sollte die Kommunikation aller Netzknoten untereinander gesichert sein.
LabVIEW, SmartDevices, CompactRIO und die Cloud
LabVIEW, die grafische Systemdesignsoftware von National Instruments, bietet sich für die folgenden Anwendungen an:
- Messdatenerfassung und -analyse
- Steuerung von Messgeräten
- Steuerung, Regelung und Überwachung (als Embedded-System)
- automatisierte Prüfsysteme

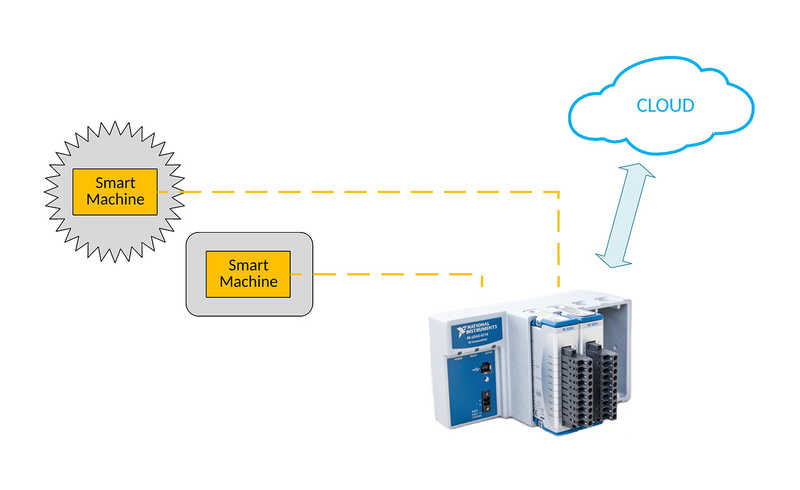

Einige dieser Disziplinen sind auch im Umfeld des IoT relevant. So können die intelligenten Geräte Unmengen an Messdaten produzieren, die nach der Erfassung verarbeitet und analysiert werden müssen. Beispielsweise könnte ein autonom arbeitendes und mit LabVIEW programmiertes CompactRIO (cRIO) zur Sammlung und (Vor-)Verarbeitung der Daten mehrerer intelligenter Geräte eingesetzt werden. Die verarbeiteten Daten wären dann bereit für den Transfer in eine Cloud. Ein cRIO- oder PXI-System kann als Embedded-System selber Daten erfassen, verarbeiten und weiterleiten sowie intelligente Geräte über definierte Schnittstellen konfigurieren und steuern. Die Daten in der Cloud lassen sich dann mit LabVIEW oder NI DIAdem analysieren und bewirtschaften. Und selbstverständlich müssen die intelligenten Geräte Produktionstests durchlaufen, wofür sich LabVIEW, eventuell mit NI TestStand sowie Modulen in anderen Programmiersprachen und DLLs, eignet.
LabVIEW im Einsatz mit IoT-Sensorik
Ein Beispiel für IoT-Sensorik stellt der SmartConnector von Noser Engineering dar, ein selbstentwickeltes Low-Power-Gerät, das mit analogen und digitalen Schnittstellen Signale erfasst und via Bluetooth Smart (Buetooth Low Energy, BLE) an andere Geräte weiterleitet.

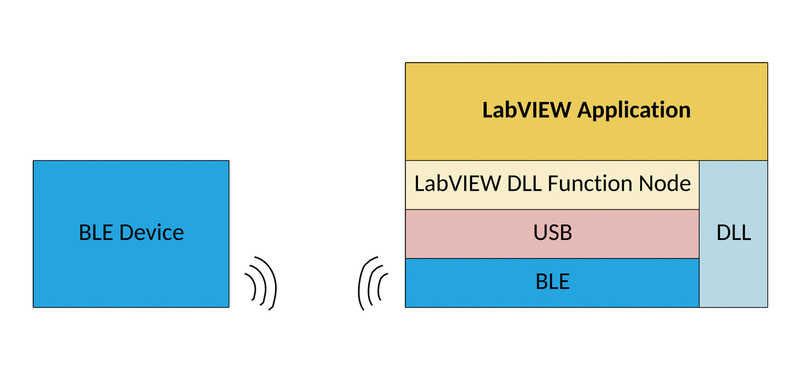

Es wäre nun interessant, mit LabVIEW über BLE den SmartConnector zu konfigurieren und Mess- und Statusdaten zu empfangen. Dies ist allerdings nicht von Haus aus möglich, da keine BLE-Bibliothek dabei ist. Dazu bietet sich der Einsatz von BLE-Modulen namhafter Hersteller wie Nordic, uBlox, TI und Stollmann an, deren BLE-Bibliotheken als DLLs in LabVIEW eingebunden werden können.
Um Daten von einem autonomen NI-System in die Cloud zu senden, gibt es diverse Machine-to-Machine-Protokolle (M2M) wie etwa Message Queue Telemetry Transport (MQTT). Dieses Protokoll befördert Daten als Nachrichten und kann auch mit hohen Verzögerungszeiten umgehen. Mehrere MQTT-Bi-bliotheken sind für LabVIEW verfügbar, wie:
- MQTT Client API
- DAQIO/LVMQTT
- WireQueue-MQTT Driver by WireFlow AB
So lässt sich die Frage «Wie kann sich das 30-jährige LabVIEW da einbringen?» relativ einfach beantworten – zum Glück gibt es LabVIEW und bereits seit über 30 Jahren.
