Zweikanaliger Regler mit geringen Störemissionen

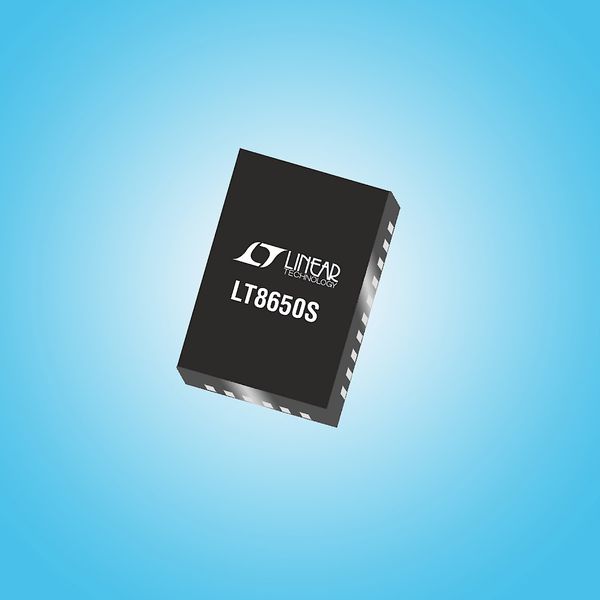

Der LT8650S ist ein zweikanaliger 2×4A-Synchron-Abwärts-Schaltregler für Eingangsspannungen bis 42 V. Seine Silent-Switcher-2-Architektur minimiert die Fläche emissionsverursachender Stromschleifen mittels vier internen Eingangskondensatoren, zwei internen BST-Kondensatoren und einem INTVCC-Kondensator. Exakt definierte Schaltflanken, Kupfersäulen statt Bonddrähte und eine integrale Massefläche tragen dazu bei, dass der LT8650S wenig Störemissionen erzeugt. Bei 2 MHz Schaltfrequenz hält er die Grenzwerte nach CISPR 25, Class 5 über den Lastbereich ein.



Datenblatt: 19_17.12.pdf



Analog Devices power by Linear

Osterfeldstrasse 84, Haus C, DE-85737 Ismaning

Tel. 0049 89 962 45 50, Fax 0049 89 963 147

www.linear.com



sps ipc drives 2017: Halle 2, Stand 539
