Um transparente Objekte zu erfassen, bieten diverse Sensorhersteller Reflexionslichttaster ohne den herkömmlichen Reflektor an. Ein solcher Lösungsansatz ist allerdings bei weitem nicht ideal: Sensoren ohne Reflektor benötigen für den Einbau einen sehr genau definierten Hintergrund und präzise Schaltabstände, während sich gleichzeitig die erzielbaren Reichweiten reduzieren.
Grundlage für die Messung ist eine LED

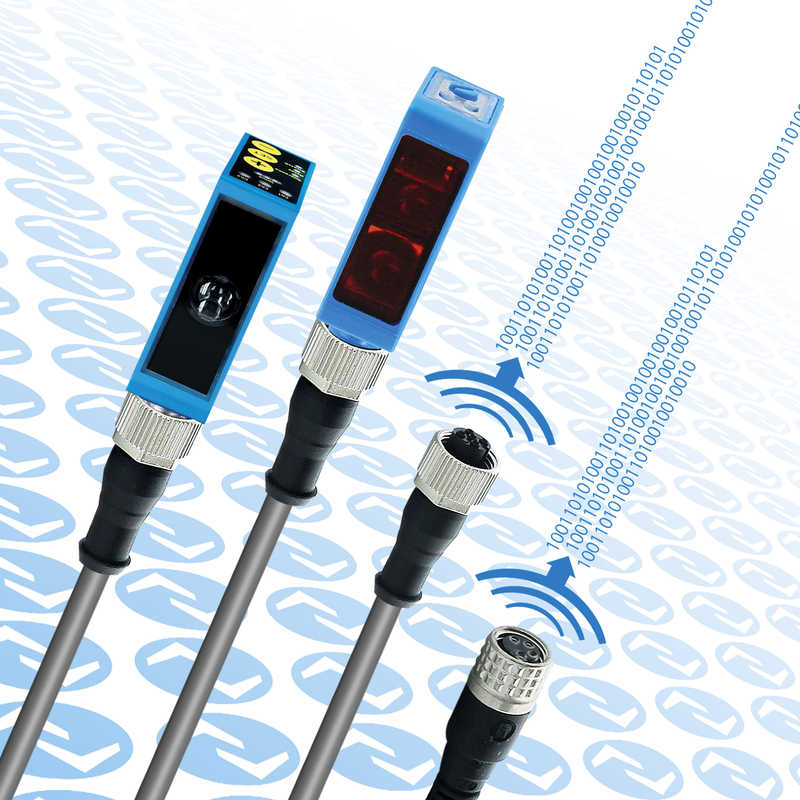

Der fotoelektrische Sensor TRU-C23 mit IO-Link aus dem Hause Contrinex arbeitet deshalb als bewährtes Reflektorsystem. Dank eines patentierten Erfassungsprinzips bietet der Sensor eine aussergewöhnlich hohe Detektionssicherheit, um auch sehr dünne, transparente Objekte zuverlässig zu erkennen. Er nutzt eine im ultravioletten Spektrum arbeitende Lichtquelle, deren Strahlen durch klares Glas oder Kunststoff absorbiert werden.
Grundlage für die Messung bildet eine LED, die polarisiertes UV-Licht aussendet, sowie ein Reflektor, der aus speziellen für UV-Licht geeigneten Materialien besteht. Insgesamt erreicht der Sensor einen Betriebsbereich um die 1000 mm. Zudem lassen sich mit ihm auch sehr kleine Objekte in seiner unmittelbaren Nähe zuverlässig erkennen. Dazu nutzt der Sensor die sogenannte Autokollimation. Die optische Achse des Sendekanals wird dabei mit Hilfe eines speziellen halbdurchlässigen Filters identisch zu der des Empfangskanals ausgerichtet. Damit wird die oft störende Blindzone im Nahbereich vermieden. Weiterhin ist sogar die Erfassung durch kleine Öffnungen möglich.
Zahlreiche industrielle Anwendungen
Typische Applikationsbeispiele finden sich beispielsweise in der Erkennung transparenter Folien oder Behälter aus Klarglas oder -kunststoff für die Getränke- und Lebensmittelindustrie sowie in der Anwesenheitskontrolle von Fläschchen oder Röhrchen in der Pharma- industrie.
Datenblatt: 14_17.50.pdf
