Manueller Flachbaugruppenadapter mit Zubehör wie zum Beispiel Präzisionszentrierstifte

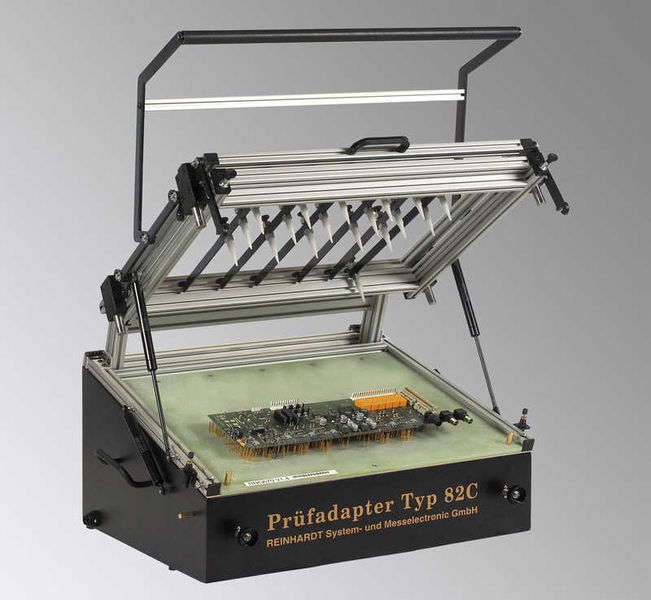

Der manuelle Flachbaugruppenadapter Typ 82C zum Kontaktieren von bestückten Platinen für den Funktionstest und den In-Circuit-Test schliesst mit seiner Nutzfläche von 480 × 320 mm die Lücke zwischen den Adaptern Typ 52 (670 × 462 mm) und Typ 42 (360 × 230 mm). Die Andrückmechanik basiert auf dem Kniehebelprinzip und erfordert auch bei der hohen Andrückkraft von 2000 N nur geringe Bedienkräfte. Die grosszügig dimensionierte 4-Säulenführung garantiert eine hohe Präzision und exakten Parallellauf und ermöglicht so auch die beidseitige Kontaktierung mit gefederten Kontaktstiften. Bei diesem Prüfadapter kann das Oberteil im adaptierten Zustand geöffnet werden in der Editierphase der Prüfprogrammerstellung.

Reinhardt System- und Messelectronic GmbH
Bergstr. 33, DE-86911 Diessen-Obermühlhausen
Tel. 0049 8196 934 100
info@reinhardt-testsystem.de, www.reinhardt-testsystem.de
