Der Traum vom (unbemannten) Fliegen

Der Traum vom Fliegen beherrscht die Menschheit seit sie existiert und er erfüllte sich mit Lilienthal, Lindbergh & Co. Heute scheinen speziell Logistikfirmen ein neues Kapitel Luftfahrtgeschichte aufzuschlagen mit ihren Bemühungen darum, ihre Lieferdienste in die Hände von Drohnen zu legen. So erlebt der alte Traum vom Fliegen wohl eine Renaissance – mit dabei Gleichstrommotoren von Koco Motion.



Man stelle sich nur vor, dass im Juli 2016 alle sieben Millionen in Deutschland verkauften Produkte des zweiten Primedays von Amazon in der Luft zu ihrem Besitzer transportiert worden wären. Neben dem Lieferservice gibt es aber auch viele nicht so prominente Anwendungen für die kleinen Flugkörper, deren Modelle wie Pilze aus dem Boden spriessen.

Drohnenracing und Fernsehshow

Die Sportart der Zukunft zeigten die FPV Racer Thüringen: Auf der Erlebniswelt Modellbau begeisterten sie mit einer Indoor-Flugfläche. Superleicht und extrem wendig demonstrierten die Modellbaupiloten den superschnellen Quadrocopter. Sie fliegen ausschliesslich ausserhalb von Ortschaften, wofür sie eine gesonderte Haftpflichtversicherung für Modellflug haben müssen. Vorwiegend werden Quadrocopter aus Bausätzen zusammengestellt und dann in Eigenregie getestet. Dabei setzen die Piloten auf Baupläne von Open-Source-Plattfomen. Hier handelt es sich meist um bereits flugfertige Multicopter mit konfigurierter Flugsteuerung und Videoübertragung. Die FPV Racer verzichten in der Regel wegen des zusätzlichen Gewichts und der fehlenden Genauigkeit auf GPS-Unterstützung.

In Grossbritannien sind Drohnen schon zu TV-Stars aufgestiegen: In der TV-Show «Airmageddon» auf CBBC spielen Kinderpiloten mit modifizierten Kampf- und Monster-Quadrocoptern gegeneinander. Dabei müssen sie zudem einen Hindernisparcours und weitere spannende Herausforderungen im Flug meistern. Wie in einem virtuellen Computerspiel treten die Kids mit ihren modifizierten Spielzeug- und Themendrohnen gegeneinander an. Der Trailer der Show zeigt neben Monster- und Mottodrohnen auch Laserstrahlen, die auf Laser-Tag-ähnliche Challenges hindeuten. Vorstellbar ist, dass die Drohnen mit Laser- oder Infrarotstrahlen und Sensoren ausgestattet sind, womit sie sich gegenseitig ausser Kraft setzen oder Punkte sammeln.

Paketdienst per Drohne – Amazon ist aktiv dabei

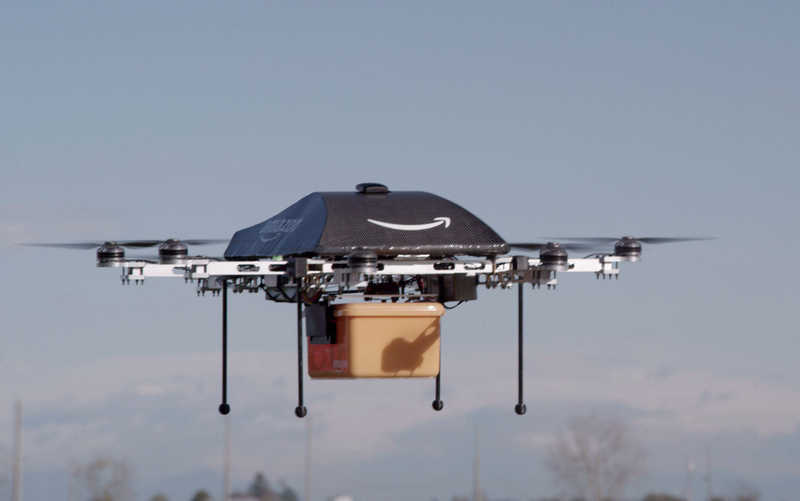

Vorreiter in Sachen Lieferdienst per Drohne ist sicher Amazon. Ende letzten Jahres hat das Unternehmen schon die zweite Generation seiner Lieferdrohne vorgestellt, die über eine Reichweite von 24 km verfügt. Der vollautomatische Prozess geht in Kurzform so: Der Karton im Lager gelangt über Förderbänder zur Drohne. Diese fliegt mit dem gegriffenen Karton, gesteuert über ein Navigationssystem, zum Kunden. Sensoren und Kameras weisen den Weg um Hindernisse herum. Auch der Paketdienst der Deutschen Post und Walmart forschen bereits am Drohnenzustelldienst.

Die National University of Singapore und Airbus Helicopter testen derzeit in einem zweijährig angelegten Probelauf einen Drohnenpaketlieferdienst. Im Rahmen des Skyways Experimentation Projects übermitteln Drohnen wichtige Dokumente innerhalb des Universitätscampus an seine Empfängeradresse. Das Projekt soll ein ganzes Netzwerk von Paketstationen für Drohnen errichten. In einem zweiten Testverfahren könnten diese unbemannten Flüge beispielsweise dringend benötigte Medikamente ausliefern. Mit solch einer Luftpostprobe hat sich Swiss Post schon 2015 beschäftigt.

Längst aber sind nicht alle Anforderungen für den unbemannten Luftverkehr klar definiert und viele Fragen offen. Denn was passiert, wenn Drohnen über Wohngebieten abstürzen und wer haftet dann? Wer definiert die Wetterbedingungen, ab wann sie nicht mehr fliegen dürfen? Wie stören sie die zivile Luftfahrt nicht? Und wer regelt den Drohnenverkehr über grossen Städten? Bisher darf Amazon nur testen und muss hohe Auflagen erfüllen wie das Fliegen von Drohnen mit ausgebildeten Piloten – nur tagsüber und nur 120 m über der Erde.

Gleichstrommotoren im Quadrocopter

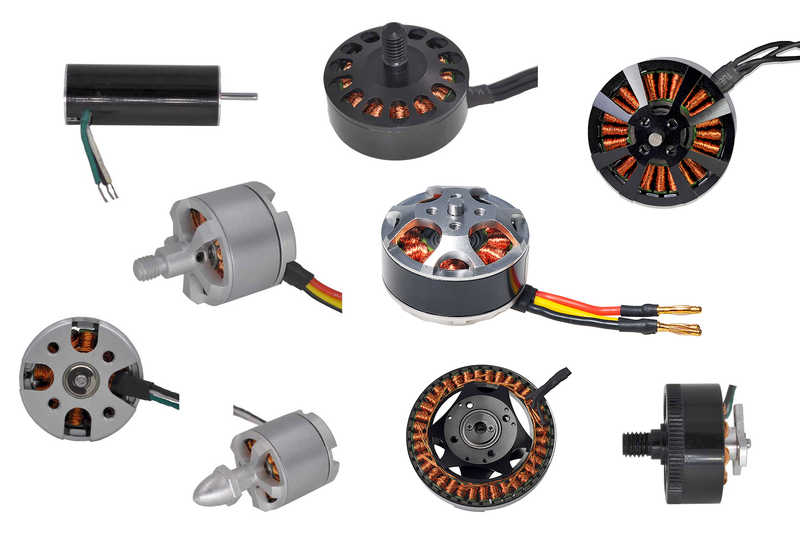

Im Modellbaubereich und bei Drohnen in Quadrocopterbauweise werden die Propeller oft durch bürstenlose Gleichstrommotoren angetrieben. Diese sind als Aussen- oder Innenläufer ausgelegt. Durch diese Antriebsart ist trotz geringer Grösse der Fluggeräte eine erstaunlich hohe Traglast möglich. Koco Motion beliefert viele von ihnen mit seinem Constar-Motorenprogramm. Diese bürstenlosen Innen- und Aussenläufermotoren sind z. B. in den Quadrokoptern von Parrot verbaut.

Der Quadrocopter AR.Drone 2.0 mit intuitiver iOS-Steuerung kombiniert Modellbau, Videospiele und erweiterte Realität. Er wird über ein iPhone oder iPad ferngesteuert und bietet eine Reihe verschiedener Sensoren, darunter eine HD Frontkamera, eine vertikale Kamera, einen Ultraschall-Höhenmesser und einen absoluten Steuermodus. Die AR.Drone eignet sich ausserdem für Videospiele wie das AR.Race, ein Spiel mit Hindernisparcours. Die Reichweite liegt bei max. 50 m. Während des Flugs werden Fotos oder Videos per Livestrea­ming auf das Mobilgerät übertragen. Im Regiemodus lassen sich Flugbewegungen für die Kamera programmieren. Sensoren wie Gyroskop, Beschleunigungsmesser, Magnetometer und Ultraschallentfernungsmesser sowie Bodenkamera sorgen für eine präzise Steuerung und Stabilisierung der Flugbewegungen.

Die «Parrot Bebop Drone» ist ein anspruchsvoller Quadrokopter für Hobbyflieger mit Full-HD-Kamera und GPS. Das Digicam-Modul knipst Fotos mit 14 Mio. Pixel und Superweitwinkel. Gesteuert wird die Bebop-Drohne über Smartphone oder Tablet. Die Reichweite liegt bei max. 50 m. Mittels optionalem Skycontroller lässt sie sich auf etwa 2000 m vergrössern. Dank Beschleunigungsmesser, Gyroskop, Magnetometer und Ultraschallsensoren können die Flugbewegungen präzise gesteuert und Turbulenzen ausgeglichen werden und stabilisieren so die Kamera. Eine kardanische Aufhängung sorgt für die Bildstabilisierung.

Kamera-Gimbal gleicht Ruckler aus

Für die Aufhängung von Fotodrohnen nutzt man das gleiche System wie zur Kompasslagerung: Der Gimbal ist eine kardanische Aufhängung in zwei Ebenen mit rechtwinklig zueinander angeordneten Lagern. Diese Anordnung und ein ausgewogener Schwerpunkt erlauben dem mittig zu lagernden Objekt eine dreidimensionale Bewegung. Bei entsprechend ausgerichtetem Schwerpunkt werden Umgebungsbewegungen automatisch ausgeglichen. Bei Kameras genügt aber das Prinzip Schwerpunkt nicht, um das Videobild ordentlich zu stabilisieren. Die geringen Bewegungen bzw. Ruckler der Drohne sind zu schnell für die träge Reaktion der Masse der Kamera. Somit würden Schwingungen und Bewegungen zwar gedämpft aber nicht eliminiert werden.

Hängt man den Kamera-Gimbal statt an eine drehbare Lagerung an einen Elektromotor, lässt er sich stabil halten. Zum Einsatz kommen hier bürstenlose Motoren von Constar, die extrem schnell sind. Über einen IMU-Sensor werden Lage und Beschleunigung der Kamera in Echtzeit gemessen. Über die ermittelten Lagedaten wird die Kamera in Position gehalten. Erkennen die Sensoren selbst eine minimale Lageänderung der Kamera, werden die entsprechenden Motoren an der Gimbal-Lagerung angesteuert, um sie entsprechend entgegengesetzt zu bewegen und damit in Position zu halten.

Ausgewogene Lagerung ist sehr wichtig

Um schnelle und präzise Bewegungen ausführen zu können, muss die Kamera in der Lagerung extrem ausgewogen sein. Der Schwerpunkt muss auch hier genau mittig liegen, so dass die Motoren in der Nullstellung eigentlich keine Kraft benötigen und die Kamera sich nicht bewegt, obwohl sie in alle Richtungen beweglich gelagert ist. Nur so kann die volle Kapazität und Kraft der Motoren effizient für die Bildstabilisierung und für den Bewegungsausgleich genutzt werden. Die Technik ist mittlerweile so gut und schnell, dass Verzögerungen nicht mehr erkennbar sind.

Neben dem nötigen Ausgleich der Kamera muss sie sich auch noch selbst bewegen lassen. Mit dem Gimbal lässt sie sich zusätzlich fernsteuern. Dieser wird dann nicht mehr nur zur Bildstabilisierung, sondern auch zur aktiven Ausrichtung der Kamera per Fernsteuerung verwendet.

Motoren und elektronischer Drehzahlregler für unbemannte Flugzeuge

Seit 2006 entwickelt und fertigt Constar Motoren und elektronische Drehzahlregler für Modellflugzeuge (UAV). Die dabei entstandenen bürstenlosen Innen- und Aussenläufermotoren werden von UAV-Herstellern verwendet. Derzeit baut der Spezialist für Kleinmotoren 20 professionelle Produktionslinien mit einer Gesamtkapazität von 2 Millionen Stück pro Monat.

Die Serie an kleinen, leichten Aussenläufermotoren bietet eine lange Lebensdauer und gute Wärmeableitung. Zudem sind sie sehr zuverlässig und überlastfähig. Die Innenläufer-Brushless-Serie beansprucht ebenfalls einen kleinen Bauraum und bietet eine hohe Drehzahl, Zuverlässigkeit und Effizienz. Bei der Edelmetallbürstenserie kommen eine eisenlose Spulenwicklung, Edelmetallbürsten, Hochleistungs-NdFeB-Magneten sowie hochfeste, fein lackierte Drähte zum Einsatz. Dadurch sind sie sehr agil und eignen sich für Mikro-UAV. Die Rotationsträgheit der leistungsfähigen Motörchen ist niedrig und ihr Stromverbrauch gering. Der UAV-Kardanmotor eignet sich für den Einsatz in Kameraaufhängungen (Gimbel). Der leistungsstarke Motor verwendet eine bürstenlose Aussenrotorstruktur, läuft sehr präzise und stabil. Er hat ein sensibles Ansprechverhalten und eine lange Lebensdauer.

Für die elektronischen Drehzahlregler hat Constar eine eigene Soft- und Hardware, in der hochwertige Materialien und Bauteile verwendet werden. Die bürstenlosen, sehr effizienten Gleichstrommotoren PCB und SMT verursachen nur niedrige Temperaturen und Interferenzen. Damit stören sie keine anderen Empfänger in der Umgebung. Ein integriertes Multimotorprogramm garantiert einen stabilen Flug. Die Drosselklappe reagiert schnell und unterstützt eine Bildwiederholfrequenz von 490 Hz. Das macht die Flugsteuerung zuverlässig. Die PPM-Empfänger-Empfindlichkeit berührt 2048 Ebenen und gestattet damit eine stabile Geschwindigkeitsanpassung. 
