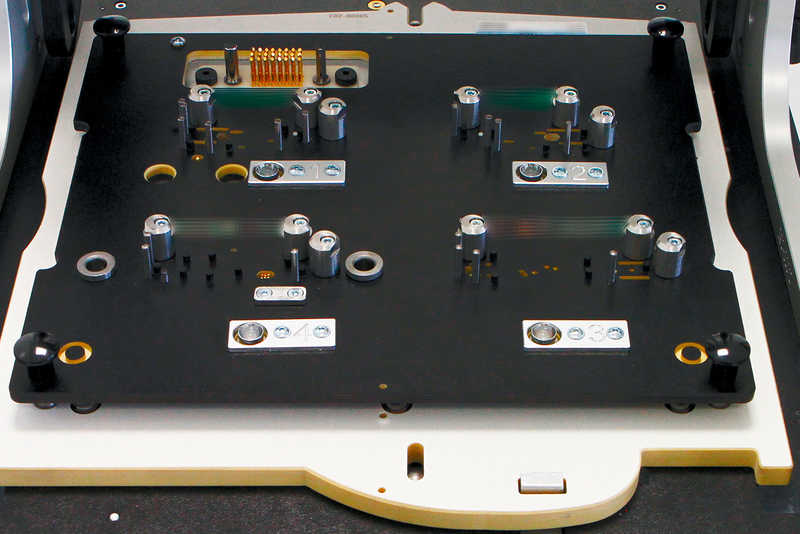

Der Prüfer wird durch einen halbautomatischen Bedienungsablauf unterstützt, indem er die abgefragten Funktionen manuell über einen Touchscreen oder den Handscanner bestätigt. Dies erlaubt eine sehr kurze Handlingzeit und einen Durchsatz von circa zwei Platinensätzen pro Minute. Ein Wert, der die Vorgaben des Kunden, nämlich zehn Stück pro Stunde, um ein Vielfaches übertrifft. Markierungen im Adapter sorgen für eine schnelle und einfache Zuordnung und Kontrollfunktion jeder einzelnen Platine. Diese werden über Nadeln kontaktiert, die zu ihrem eigenen Schutz eingefahren werden, wenn der Adapter geöffnet ist.
Das Prüfsystem ist bei seinem Einsatz im thailändischen Produktionsbetrieb hohen Temperaturen und einer extremen Luftfeuchtigkeit ausgesetzt. Deshalb testeten die MCD-Entwickler die Prüfstation vorab unter anderem im Klimaschrank.
Prüfergebnisse lükenlos dokumentiert und eindeutig zugeordnet
Die universelle Prüfsoftware TestManager CE und deren Toolmonitor-Module gewährleisten eine lückenlose Dokumentation und Steuerung der Prüfungen. Bei der Dokumentation ist es wichtig, dass bestehende Datensätze bei Mehrfachtests eines Prüflings nicht überschrieben werden. Jeder Fehler muss eindeutig dem Prüfpunkt der Prüfspezifikation zuordenbar sein. Das heisst, der Fehler wird angezeigt, in den Testresultaten abgespeichert und vor Fremdzugriffen geschützt. So stellt das System sicher, dass zu keiner Zeit Daten verändert, überschrieben oder gelöscht werden.
Die Steuerung ist in dem bewährten ULC-Rack von MCD Elektronik untergebracht. Sie bietet vielfältige Einstellmöglichkeiten und optimalen Zugriff auf das Nadelbett für Inbetriebnahme, Debugging, Fehlersuche, flexibles Multiplexing und integrierte Bauteilmessfunktionen. Das System ist praktisch wartungsfrei, kann sich auf neue Anforderungen selbst adaptieren und sich nach einer vorgegebenen Zeit selbst kalibrieren. Die abschliessende Validierung der Prüfstation nach medizintechnischen Richtlinien bestätigte den Erfolg des Projekts.
