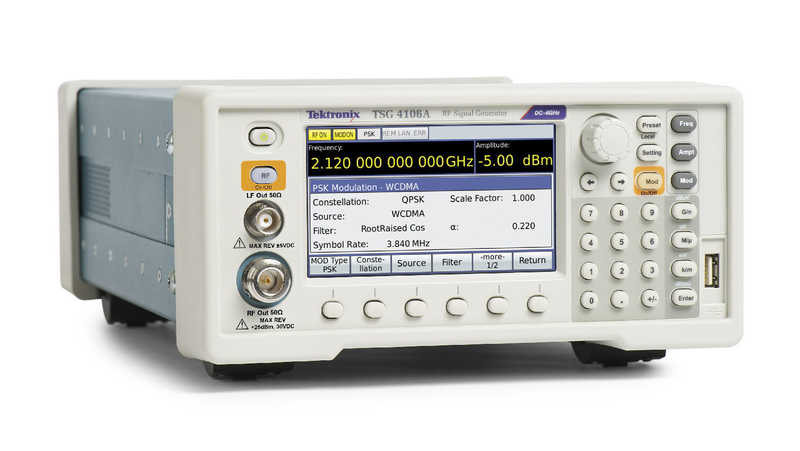

Tektronix, ein führender Anbieter von Test-, Mess- und Überwachungsinstrumenten, stellt die Signalgeneratoren der Serie TSG4100A vor. Der TSG4100A ist ein Vektorsignalgenerator (VSG) zum Preis eines universellen Signalgenerators. Der neue HF-Signalgenerator ergänzt die Hochfrequenz-Testlösungen der mittleren Leistungsklasse von Tektronix, wie der USB-basierende Spektrumanalysator RSA306 oder die Mixed-Domain-Oszilloskope MDO4000B und MDO3000.
Das Gerät lässt sich anforderungsbedingt aufrüsten
HF-Signalgeneratoren werden hauptsächlich in der Produktentwicklung, dem Test und der Fertigung eingesetzt. Bisher hatten die HF-Ingenieure und Techniker nur die Auswahl zwischen einfachen HF-Signalgeneratoren oder den sehr viel teureren Vektor-Signalgeneratoren (VSG). Mit dem TSG4100A steht nun ein VSG zum attraktiven Preis eines HF-Signalgenerators zur Verfügung. Darüber hinaus lässt sich der TSG4100A bei sich ändernden Anforderungen einfach im Feld mit komplexeren Vektor- und Digitalmodulationsfähigkeiten aufrüsten.
Hohe HF-Leistung bis 6 GHz
Die TSG4100A-Serie umfasst drei Modelle mit Trägerfrequenzen von DC bis 2,0, 4,0 und 6,0 GHz. Die Instrumente zeichnen sich durch einen Ausgang mit einem sehr geringen Phasenrauschen (-113 dBc/Hz bei 1 GHz), eine sehr hohe Amplitudengenauigkeit (<±0,4 dB bei 1 GHz, 0 dBm CW-Signal von +16 dBm bis -100 dBm) und eine ausgezeichnete Frequenzauflösung (1 µHz bei jeder Frequenz) aus. Eine temperaturgesteuerte Quarzoszillator-Zeitbasis gewährt eine Temperaturstabilität <±0,002 ppm und eine Alterungsstabilität von <±0,05 ppm, die für einen Signalgenerator des mittleren Leistungsbereichs sehr genau und stabil sind.
Analoge Modulation
Die TSG4100A-Signalgeneratoren bieten vielfältige Modulationsarten, wie Amplituden-modulation (AM), Frequenzmodulation (FM), Phasenmodulation (ΦM) und Pulsmodulation. Es stehen eine interne Modulationsquelle sowie ein externer Modulationseingang zur Verfügung. Im Gegensatz zu den meisten analogen Signalgeneratoren erlaubt der TSG4100A ein unterbrechungsfreies Wobbeln von DC bis 62,5 MHz. Und bei Frequenzen über 62,5 MHz deckt der Wobbelbereich mehr als eine Oktave ab.
Vektor-Modulation
Die Geräte lassen sich per Software für eine Unterstützung von VSG-Anwendungen aufrüsten. Mit der Vektor-Erweiterung erlaubt die TSG4100A-Serie eine Vektorsignalmodulation bei HF-Trägerfrequenzen zwischen 400 Hz und 6,0 GHz. Zudem ist ein zweikanaliger Arbiträrsignalgenerator für die Basisband-Signalerzeugung bei 125 MHz enthalten. Der Generator unterstützt die meisten gängigen Vektormodulationsverfahren: ASK, QPSK, DQPSK, π/4 DQPSK, 8PSK, FSK, CPM, QAM, 8 und 16VSB. Zudem bietet er die in der Digitalkommunikation üblichen Standardfilter zur Pulsformung: Raised Cosinus, Root Raised Cosinus, Gauss, Rechteck, Dreieck und andere. BNC-Eingänge auf der Rückseite für eine I/Q-Modulation erlauben eine Arbiträr-Vektor-Modulation über eine externe Quelle und gewährleisten eine zusätzliche Flexibilität.
Datenblatt TSG4100A: 09_15.51.pdf
