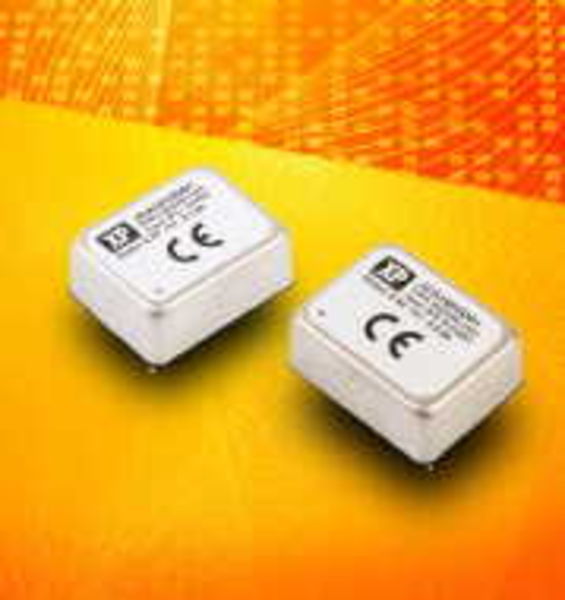

Die DC/DC-Wandler der JCA-Familie umfassen damit 2, 3, 4, 6 und 10 W Modelle. Der geringe Platzbedarf von 25,4 x 20,3 x 10,0 mm erlaubt es Entwicklern bei Neuentwicklungen die Grösse zu reduzieren oder den freien Platz für zusätzliche Funktionen zu nutzen, während es das DIP24 Standardpinning erlaubt, ihn als 1:1 Ersatz in bestehende Anwendungen einzusetzen.
Mit den 2:1 Eingangsspannungsbereichen 4,5 bis 9,0 VDC, 9 bis 18 VDC, 18 bis 36 VDC oder 36 bis 75 VDC werden bei der JCA10-Serie die Eingangsspannungen 5, 12, 24 und 48 VDC abgedeckt. Die Unterspannungsabschaltung ist bei dieser Serie ein Standardfeature. Die Singlespannungsgeräte liefern +3,3, +5, +12 oder +15 VDC. Bei Dualausgang sind dies +/- 5, +/- 12 oder +/15 VDC. Die Ausgangsspannungen sind voll geregelt mit Abweichungen von weniger als +/- 0.3% über den gesamten Eingangsspannungsbereich und kleiner +/- 1.0% über den gesamten Lastbereich.
Die JCA verfügen über Basisisolation zwischen Eingang und Ausgang mit 1500 VDC und 500 VDC zwischen Eingang oder Ausgang zum Gehäuse.
Durch den Betriebstemperaturbereich von 40°C bis +100°C ohne Derating, bis +70 °C sind die Geräte für den Einsatz in vielfältigen Applikationen geeignet. Es ist kein zusätzlicher Kühlkörper oder forcierte Belüftung erforderlich, wobei die maximale Gehäusetemperatur +100°C liegt.
Die UL/CSA und EN 60950-1 Zulassungen sind noch im Gange. Die Wandler halten ohne zusätzliche Bauteile die Grenzkurve A für leitungsgebundene und Grenzkurve B für abgestrahlte EMV der EN55022 ein.
