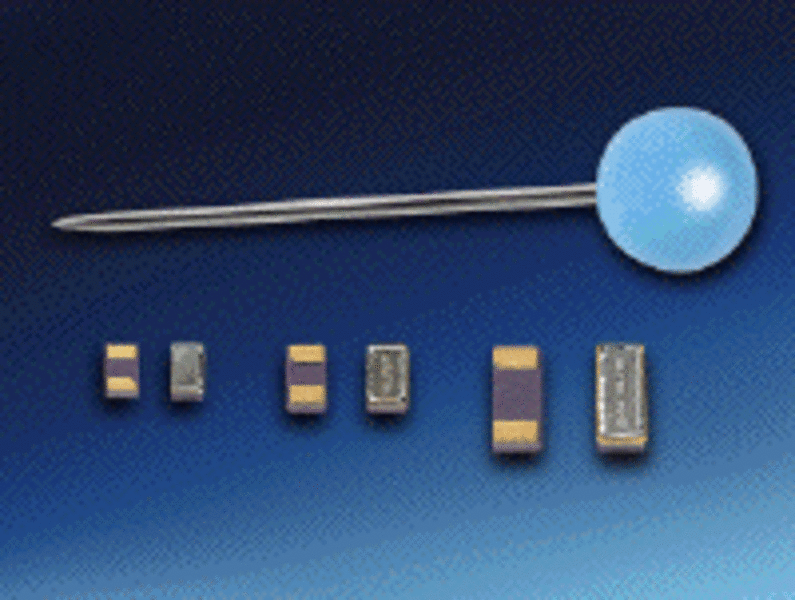

SMD-Uhrenquarze mit kompakten Abmessungen

Die SMD-Uhrenquarze besitzen eine Nominalfrequenz von 32,768 kHz. Trotz der Abmessungen von 1,6x1,0x0,5 mm sind Frequenztoleranzen von ±10 ppm bei +25°C realisierbar. Andere Toleranzen sind auf Anfrage möglich. Der maximale Serienwiderstand liegt bei 90 kΩ. Die typische Lastkapazität ist mit 9 oder 12,5 pF spezifiziert, andere Lastkapazitäten sind ebenfalls umsetzbar. Der maximale Drive-Level ist mit 0,5 µW angegeben. Der Quarz eignet sich speziell für Module im Bereich GPS und M2M sowie überall wo geringe Abmessungen gefragt sind. Er wird auf Band und Rollen von 5000 Stück angeliefert, ist RoHS-konform und reflow-lötbar. Grössere Bauformen wie 2,0x1,2 und 3,2x1,5 mm sind ebenfalls lieferbar.

Telcona AG
Im Vorderasp 4
8154 Oberglatt
Tel. 044 860 25 50
Fax 044 860 28 22
info@telcona.com
www.telcona.com
