Bauelemente: Ausgabe 19/2013, 27.10.2013

Schwingquarze mit geringen Abmessungen

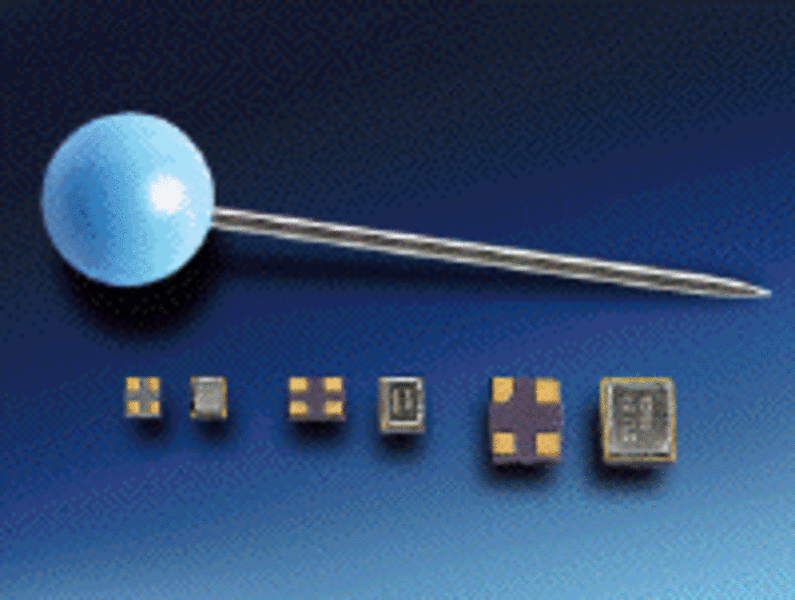

Die SMD-Quarze weisen maximale Abmessungen von 1,6x1,2x0,33 mm auf. Dennoch sind Frequenztoleranzen von ±10 ppm bei +25°C realisierbar. Der Frequenzbereich deckt 26 bis 80 MHz im Grundton ab. Die Stabilität über verschiedene Temperaturbereiche wird mit ±10 ppm von 0 bis +50°C und bis zu ±30 ppm von –40 bis +85°C angegeben. Der maximale Serienwiderstand liegt bei 150 Ω von 26 bis 30 MHz und 100 Ω von 30 bis 80 MHz. Die typische Lastkapazität ist mit 6 pF spezifiziert, andere Lastkapazitäten sind auf Anfrage möglich. Der Quarz eignet sich speziell für Funkmodule im Bereich WLAN, M2M- und GPS-Module, Hörgeräte, Bluetooth sowie überall dort, wo geringe Abmessungen gefragt sind. Er wird auf Band und Rollen von 3000 Stück angeliefert, ist RoHS-konform und reflow-lötbar.

Telcona AG

Im Vorderasp 4
8154 Oberglatt
Tel. 044 860 25 50
Fax 044 860 28 22
info@telcona.com
www.telcona.com
