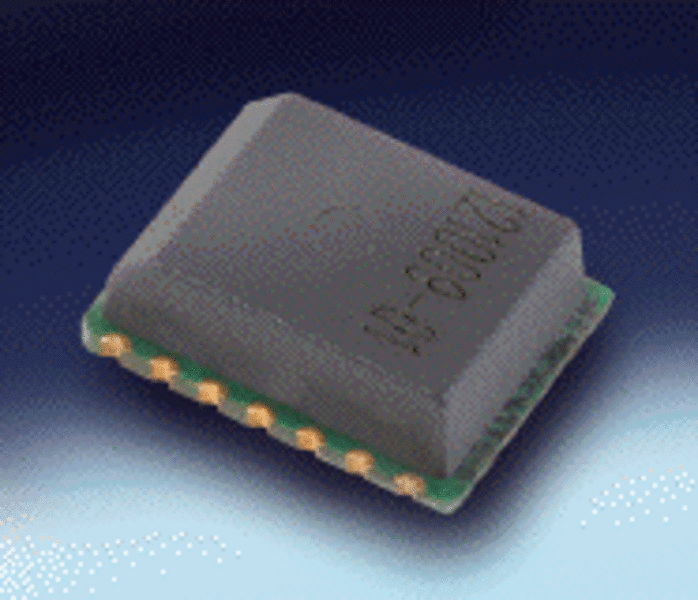

Real-Time-Clock-IC mit eingebautem digital kompensiertem Quarzoszillator

Der Real-Time-Clock-IC von Hong Kong Crystal weist dank dem eingebauten DTCXO (digital kompensierter Quarzoszillator) eine hohe Ganggenauigkeit auf. Er schwingt auf 32,768 kHz. Als Ausgang sind 32,768 kHz, 1024 und 1 Hz abnehmbar. Die Stabilität über den Betriebstemperaturbereich von –40 bis + 85°C beträgt ±3,4 oder ± 5 ppm, je nach Typ. Die Betriebsspannung ist wählbar zwischen 1,8 und 5,5 VDC. Der Stromverbrauch beträgt ca. 3 µA. Der IC deckt alle Funktionen wie Kalender, Timer, Alarm und Schaltjahre ab. Der Datenausgang erfolgt über einen I2C-Bus. Der mit anderen Herstellern kompatible Schaltkreis besitzt die Abmessungen 7,4x10,0x3,4 mm. Er ist RoHS-konform, wird auf Band und Rollen angeliefert und eignet sich z.B. für Smart-Metering- oder Automotive-Anwendungen.

Telcona AG
Im Vorderasp 4
8154 Oberglatt
Tel. 044 860 25 50
Fax 044 860 28 22
info@telcona.com
www.telcona.com
