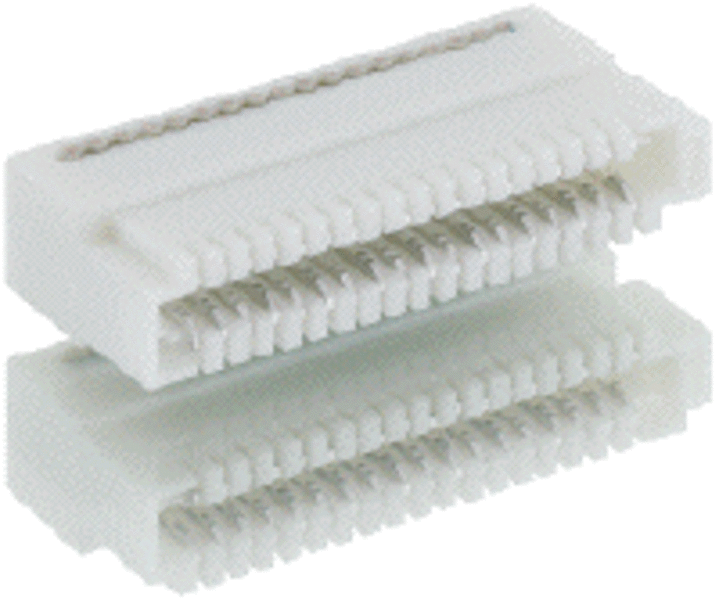

Micromodul als Direktstecker in IDT für Signal- und Kleinlastströme bis 1,2 A

Der Direktsteckverbinder 302299 aus der Serie Micromodul von Lumberg ist in Schneidklemmtechnik (IDT) und im Raster 1,27 mm verfügbar. Er ist optional auch mit vergoldeten Kontakten lieferbar und für Anwendungen im Bereich Automotive, Consumer, Industrial, Medical und Communications geeignet. Er erlaubt – zwei- bis 22-polig mit unternickelten und verzinnten Kontakten sowie mit geschlossenen Seitenwänden – eine direkte Verbindung der Flachbandleitung mit dem Leiterplattenrand. Der Stecker wurde nun weiter optimiert, ist orientierungssicher und verrastet auf der Leiterplatte. Weiter eignet sich der 302299 für Signal- und Kleinlastströme bis 1,2 A, für Rasterstegleitungen aber auch Einzelleiter mit Querschnitt 0,09 bis 0,14 mm2, für Temperaturen von –40 bis +120°C.

MSC-Gleichmann Schweiz AG
Industriestrasse 25
8604 Volketswil
Tel. 043 355 33 62
Fax 043 355 33 77
volketswil@msc-ge.com
www.msc-ge.com
