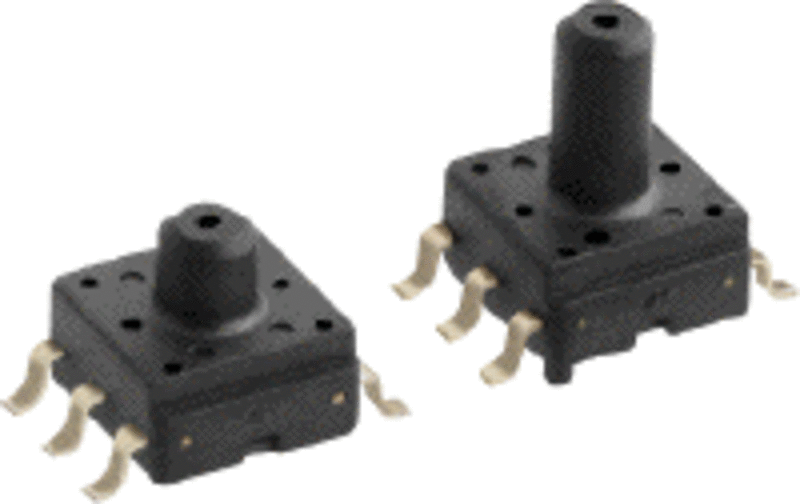

SMD-Drucksensor mit linearisiertem Ausgangssignal

Der kleinste Drucksensor des Herstellers Fujikura besitzt die Masse 7x7x6,5 mm und heisst FGM, respektive XFGM für die verstärkte Variante. Sie sind in den Messbereichen 0 bis 140 mbar und bis 10 bar in verschiedenen Teilbereichen lieferbar. Die günstigste Variante FGM beistzt eine Wheatstone-Brücke, die bei einer Konstant-Stromspeisung von 1,5 mA ein nicht kompensiertes Ausgangssignal von ca. 100 mV liefert. Bei der komfortabelsten Version XFGM befindet sich direkt auf dem Silizium ein ASIC welcher bei einer Konstantspeisung von 5 VDC ein kompensiertes und linearisiertes Ausgangssignal von 0,2 bis 4,7 VDC zur Verfügung stellt und somit direkt von einem A/D-Wandler verarbeitet werden kann. Die Genauigkeit beim verstärkten Sensor beträgt 2,5% bei 0 bis +85°C.

Pewatron AG
Thurgauerstrasse 66
8052 Zürich
Tel. 044 877 35 00
Fax 044 877 35 25
info@pewatron.com
www.pewatron.com
