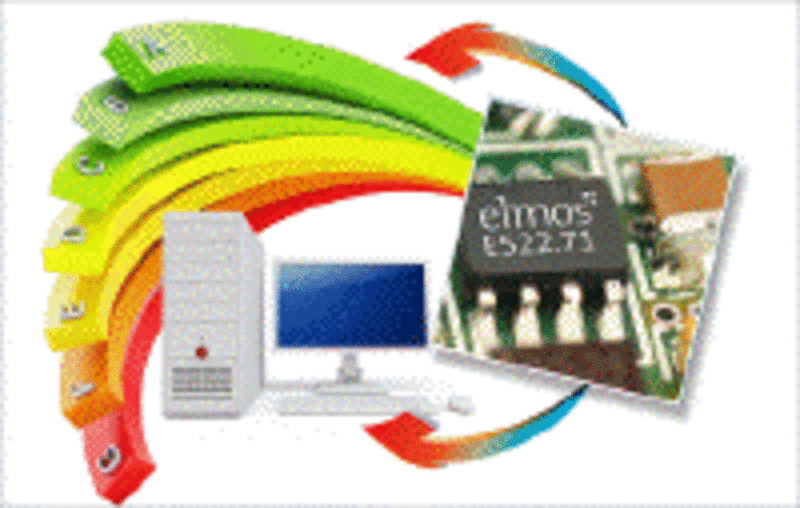

Abwärtsregler mit 12µA Stromverbrauch im Standby-Betrieb

Die Abwärtsregler der 522.7x-Familie von Elmos weisen einen Wirkungsgrad von über 90% sowie einen Stromverbrauch von 12 µA im Standby- bzw. 8 µA im Ruhemodus auf. Die aus insgesamt neun Bausteinen bestehende Wandler-Serie ist für Eingangsspannungen zwischen 4,5 und 40 V ausgelegt. Es gibt Varianten mit 3, 5 oder variabler Ausgangsspannung von 1,5 V bis annähernd der Eingansspannung Vin bei 100% Duty-Cycle. Der maximale Ausgangsstrom beträgt je nach Derivat 350, 500 mA oder 1 A. Aufgrund der integrierten Power-MOSFETs werden nur wenige zusätzliche externe Komponenten benötigt. Der mit bis zu 1,33 MHz arbeitende PFM-Regler garantiert neben kurzen Reaktionszeiten und einer guten Stabilität auch eine hohe Effizienz über den gesamten Spannungs- und Ausgangsstrombereich.

MSC-Gleichmann Schweiz AG

Industriestrasse 25
8604 Volketswil
Tel. 043 355 33 62
Fax 043 355 33 77
volketswil@msc-ge.com
www.msc-ge.com
