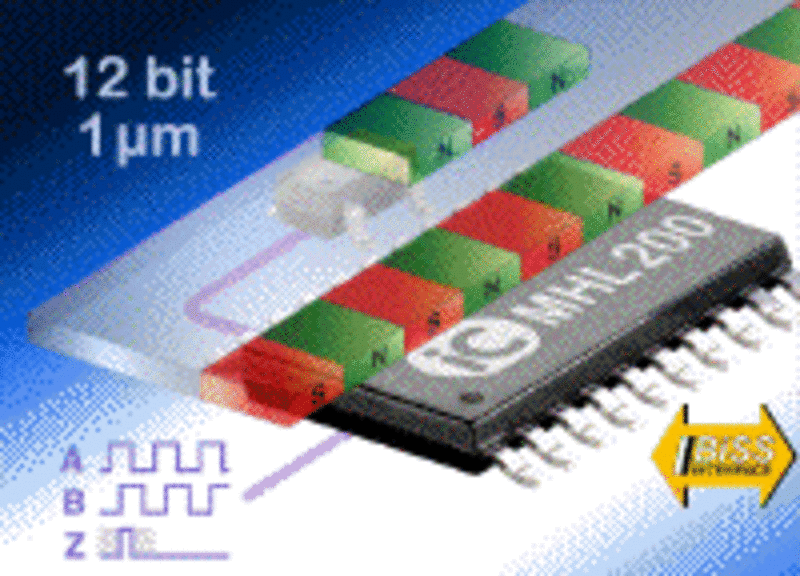

Der iC-MHL200 ist eine integrierte Systemlösung für lineare und rotative magnetische Encoderanwendungen. Zusammen mit einer Massverkörperung in Form eines magnetisierten Bandes bzw. Polrades lässt sich ein universeller und robuster inkementeller Linear- bzw. Winkelencoder realisieren. Der Baustein im TSSOP20-Gehäuse enthält ein lineares Hall-Sensor-Array, das an Targets mit 2 mm magnetischer Polbreite angepasst ist. Die interne Signalverstärkungsregelung gleicht Schwankungen der HALL-Sensorsignale aufgrund von Temperatur- und Arbeitsabstandsänderungen aus. Inkremental- und Kommutierungssignale werden über die integrierten RS422-Leitungstreiber bereitgestellt. Ein externes Referenzsignal lässt sich mit dem internen Indexsignal zu einem absoluten Nullimpuls verknüpfen.
iC-Haus GmbH
Am Kuemmerling 18
DE-55294 Bodenheim
Tel. 0049 6135 9292 300
Fax 0049 6135 9292 192
sales@ichaus.com
www.ichaus.com
