Inkrementeller Sinus-Cosinus-Drehgeber zur Erkennung der Ausgangsstellung

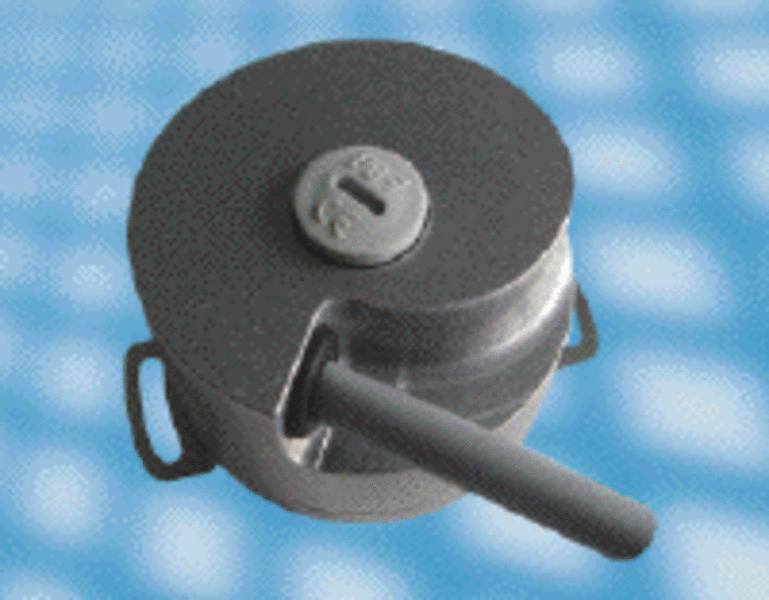

Der inkrementelle Sinus-Cosinus-Drehgeber ES53 von Eltra erkennt Stellungsinformationen, indem er während der Wellendrehung ein Signalpaar aus Sinus- und Cosinus-Quadratursignalen erzeugt. Die optisch erzeugten Signale liefern 2048 Zyklen pro Umdrehung. Zur Gewährleistung der Störunempfindlichkeit überträgt der Drehgeber die Signale über einen Differenzausgang zur Schnittstellenelektronik des Sensors. Nach dem Einschalten lässt sich die Ausgangsstellung des Rotors aus einem 360°-Sinus-Cosinus-Signal ableiten. Dank der Sinus-Cosinus-Schnittstelle mit einer Spitzenspannung von 1 V kann man den ES53 bei handelsüblichen Frequenzumrichtern dank seiner hohen Genauigkeit zur Feinpositionierung und Verbesserung der Laufeigenschaften von Antrieben und Servoantrieben einsetzen.

Pewatron AG
Thurgauerstrasse 66
8052 Zürich
Tel. 044 877 35 00
Fax 044 877 35 25
info@pewatron.com
www.pewatron.com
