Vierkanal-Abwärts-Schaltregler für Eingangsspannungen bis 40V

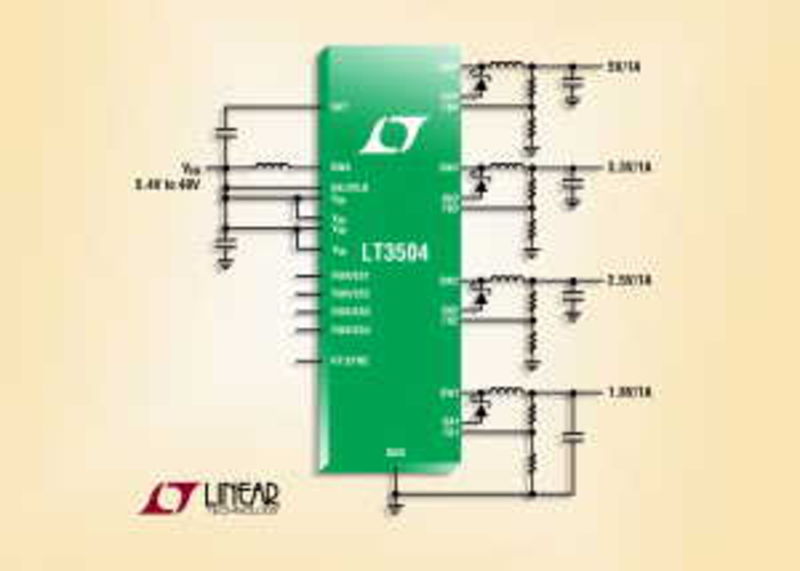

Linear Technology Corporation präsentierte den LT3504, einen vierkanaligen Abwärts-Schaltregler für Eingangsspannungen bis 40V und Ausgangsströme bis 1A, der mit Tastverhältnissen bis 100% betrieben werden kann.

Durch den weiten Eingangsspannungsbereich von 3,2V bis 40V ist der LT3504 eine Lösung für Anwendungen in der Automobilelektronik oder Industrie, die mehrere Ausgänge erfordern. Seine internen 1,5A-Schalter können bei Ausgangsspannungen bis hinab zu 0,8V einen Dauerausgangsstrom von bis zu 1A pro Kanal liefern. Das einzigartige Design des LT3504 enthält einen integrierten Aufwärtsregler, der es erlaubt, jeden Kanal mit einem Tastverhältnis von bis zu 100% zu betreiben – und das bei Eingangsspannungen bis hinab zu 3,2V. Durch diese Architektur eignet sich der LT3504 bestens für Anwendungen, die eine kontinuierliche Ausgangsspannungsregelung erfordern; typische Beispiele sind Kaltstart- und Stop-Start-Szenarien bei einem Auto. Die Schaltfrequenz ist im Bereich von 250kHz bis 2,2MHz programmierbar und kann innerhalb dieses Bereichs mit einem externen Takt synchronisiert werden. Dadurch hat der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und Störemissionen in ein unkritisches Frequenzband zu verlagern. Durch die Kombination aus dem nur 4 x 5 mm großen, 28-poligen QFN-Gehäuse und der hohen Schaltfrequenz, welche die Verwendung sehr kleiner externer Kondensatoren und Induktivitäten erlaubt, ist der Chip eine äußerst kompakte und thermisch effiziente Lösung für Anwendungen, die mehrere Ausgänge erfordern.
