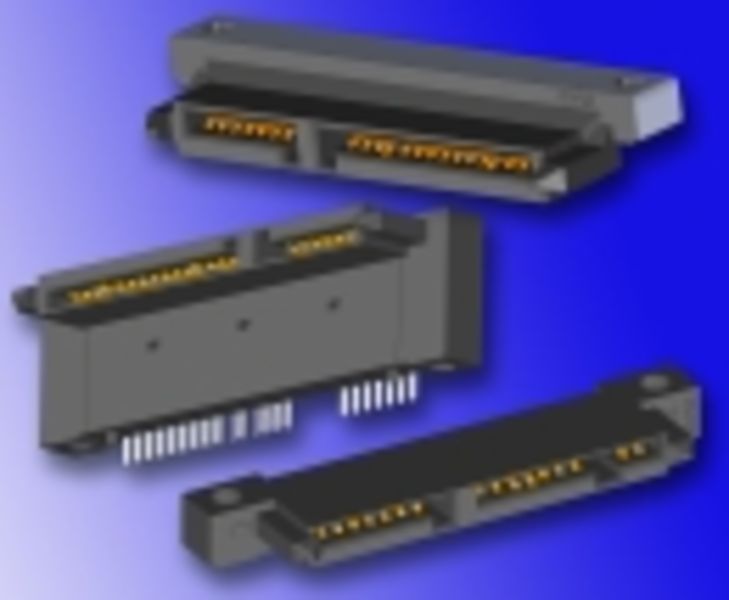

Eine Besonderheit ist die riesige Auswahl an unterschiedlichen Bauhöhen der SATA-Anschlussbuchsen. Die Bandbreite reicht dabei von -1,0 mm (das Minuszeichen steht dabei für eine nach unten versetzte PCB-Montage) bis +11,5mm Bauhöhe.
Exemplarisch seien die beiden Versionen 127043HR022XX2QZX mit einem Höhenbereich von -1,0mm (PCB-Oberfläche bis Buchsenmitte) und 127043FB022XX15XX mit einer Bauhöhe von 11,5 mm genannt. Alle Buchsen sind für sogenanntes «Blind-mate-/Hot-plugging-Handling» mit zwei seitlichen Positionierzapfen ausgestattet, die eine fehlerhafte Bestückung verhindern und beim Stecken größere Versatz-Toleranzen auffangen. Zwei ebenfalls seitlich angebrachte Laschen mit M2-Gewinde gestatten eine stabile Schraubmontage auf der Leiterplatte. Die aus Kupferlegierung mit Gold-über-Nickel-Beschichtung bestehenden Buchsenkontakte sind für eine max. Belastung mit 150 VDC/1,5 ADC pro Pin ausgelegt und für 300 Steckzyklen spezifiziert. Der Kontaktwiderstand beträgt 30 mΩ (initial), der Isolationswiderstand 1000 MΩ (initial) und die Einsteckkraft max. 35 N.
Eine Vielzahl der aktuellen SATA-Buchsen wurde ursprünglich für kundenspezifische Projekte realisiert. In Abhängigkeit von Auftragsvolumen und Lieferzeit können von SUYIN jederzeit kundenspezifische Vorgaben wie z.B. Verpackungsart, Anpassung der Steckverbinder-Gehäuse, abweichende Kontaktbeschichtung umgesetzt werden.
