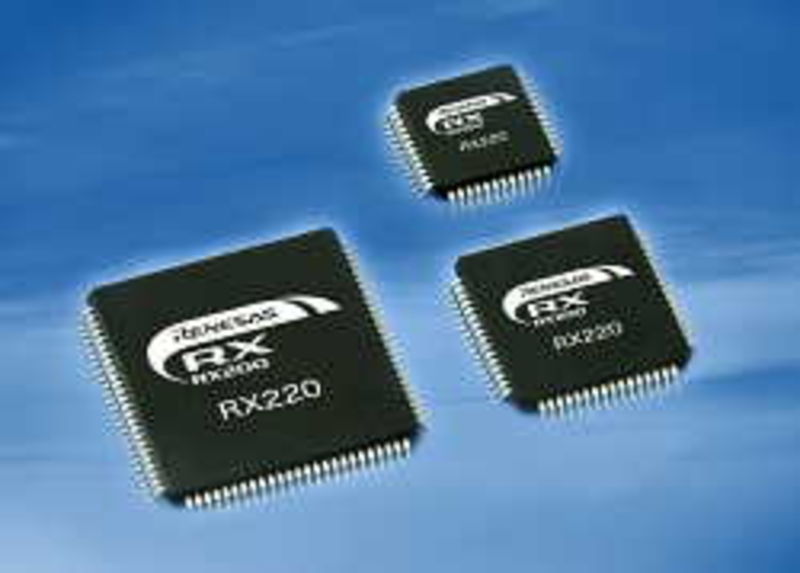

RX220-Controllerfamilie erlaubt kostengünstigen Einstieg in die 32-Bit-Welt

Vor allem im intermittierenden Betrieb setzt die RX220-Familie neue Massstäbe. Wenn die CPU arbeitet und sämtliche Peripheriefunktionen angehalten sind, beträgt der Stromverbrauch der neuen RX220-MCUs lediglich 0,2 mA/MHz. Im Software Standby-Modus, bei dem der Inhalt des integrierten RAM und der internen Register erhalten bleibt, andere Funktionen aber gestoppt werden, sinkt der Betriebsstrom sogar auf extrem niedrige 2 µA. In Kombination mit einer für Mittelklasse-MCUs ungewöhnlich hohen Rechenleistung von 1,56 DMIPS/MHz kann so in Systemen mit abwechselnden Betriebs- und Standby-Phasen eine signifikante Reduzierung des Gesamterbrauchs erreicht werden.
Ein weiter Betriebsspannungsbereich von 1,62 bis 5,5 V erschliesst den RX220-MCUs ein breites Einsatzspektrum, wobei die maximalen Taktfrequenzen 4 MHz bei 1,62 V bis 1,8 V, 8 MHz bei 1,8 V bis 2,7 V und 32 MHz bei 2,7 V bis 5,5 V betragen. Darüber hinaus lässt sich der auf dem Chip integrierte Flash-Speicher über den gesamten Betriebsspannungsbereich überschreiben, so dass selbst im Niederspannungsbetrieb bei 1,8 V oder weniger keine separate Versorgungsspannung zum Beschreiben des Flash-Speichers erforderlich ist.
Wie die High-End-RX210-MCUs ist die neue RX220-Reihe zudem mit ein Vielzahl integrierter Sicherheitsfeatures, darunter eine Funktion zur Messung der Genauigkeit der Taktfrequenz, die jedes Ansteigen bzw. Abfallen der Taktfrequenz erkennt, eine Messschaltung zur Erkennung eines Oszillator-Ausfalls, ein Data-Operation-Circuit zur Unterstützung von RAM-Fehlertests und eine CRC-Funktion zur Erkennung von Datenübertragungsfehlern ausgestattet. Weitere Sicherheitsmerkmale sind ein eigenständiger Watchdog-Timer, der mit einem vom System-Clock unabhängigen Taktsignal arbeitet, sowie eine Selbstdiagnose-Funktion zur Erkennung von Leitungsunterbrechungen am Analog-Eingang des A/D-Wandlers und A/D-Wandler-Fehlfunktionen. Durch die Integration dieser Funktionsmerkmale werden für die Implementierung von Störsicherheits-Funktionen im System keine externen Schaltungen oder Software-Abläufe mehr benötigt. Dies vereinfacht die Einhaltung der internationalen Sicherheitsnormen IEC 60730 für elektrische Haushaltsgeräte. Ausserdem ist die IEC 60335-konforme Selbsttest-Software von Renesas für die komplette RX220-MCU-Serie VDE-zertifiziert.
Zu den weiteren Peripheriefunktionen der neuen Bausteine zählen ein 12-Bit-A/D-Wandler, ein PWM-Timer zur Steuerung motorischer Antriebe, ein Echtzeit-Clock sowie ein Event Link Controller.
Die elf neuen RX220-Bausteine sind in unterschiedlichsten Konfigurationen, angefangen von 48-Pin-Gehäusen und 32 KByte Flash-Speicher bis hin zu Versionen im 100-Pin-Gehäuse mit 256 KByte Flash-Speicher, erhältlich.
