Neues USB-Mixed-Signal-Oszilloskop

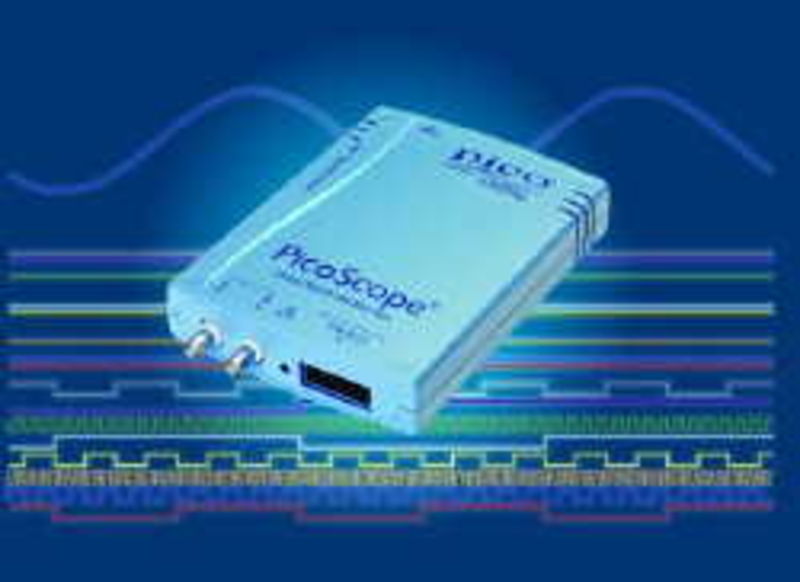

Das PicoScope 2205 MSO ist ein Zweikanal-Oszilloskop kombiniert mit einem 16-Kanal-Logikanalysator in einem kompakten, tragbaren USB-Gerät.

Mit dem Gerät kann man analoge Wellenformen und digitale Daten mit der PicoScope-Software auf demselben Bildschirm anzeigen. Mit einer analogen Bandbreite von 25 MHz, analogen Abtastraten von bis zu 200 MS/s und einer maximalen digitalen Eingangsfrequenz von 100 MHz eignet sich das PicoScope 2205 MSO für die Entwicklung und Prüfung von analogen und digitalen Mehrzweckschaltungen sowie für die Störungssuche. Da es über USB mit Strom versorgt wird, benötigt man kein Netzteil. Der Puffer für 48.000 Abtastungen ist gross genug, um mehrere Aufzeichnungen rasch aufeinanderfolgend in Abständen von nur 2 Mikrosekunden zu speichern.
Die mitgelieferte PicoScope-Software bietet eine hochauflösende, übersichtliche Anzeige und eine Reihe von erweiterten Signalverarbeitungsfunktionen: Spektrumanalysator, automatische Messungen mit Statistik, Rechenkanäle, Referenzwellenformen, mehrere Oszilloskop- und Spektralansichten, serielle Entschlüsselung von I2C-, UART-, SPI- und CAN-Bus-Signalen, XY-Modus, erweiterte Trigger, Maskengrenzprüfungen und Persistenzanzeigemodi in Farbe.
Die 16 Digitaleingänge können einzeln oder in benutzerdefinierten Gruppen mit Beschriftungen in Form von binären, Dezimal- oder Hexadezimalwerten angezeigt werden. Für jeden 8-Bit-Eingangsanschluss können Sie einen separaten Logik-Schwellenwert von -5 V bis +5 V definieren. Der digitale Trigger lässt sich durch ein beliebiges Bit-Muster in Kombination mit einem optionalen Übergang an jedem Eingang aktivieren. Mithilfe von Boolescher Logik können Sie ausserdem analoge und digitale Trigger kombinieren, um eine komplexe Mixed-Signal-Triggerung zu ermöglichen.
Das ebenfalls im Lieferumfang enthaltene Software Development Kit (SDK) gestattet es Ihnen, das neue Oszilloskop mit Ihrer eigenen Software zu steuern. Das SDK und PicoScope laufen unter Microsoft Windows XP, Vista und Windows 7, Programmierbeispiele werden für C, Excel und LabVIEW mitgeliefert.

www.picotech.com
