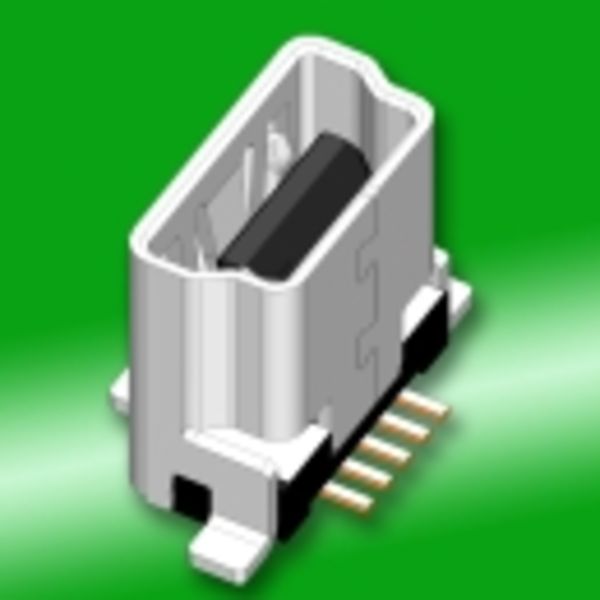

Mini-USB-B-Buchse für vertikale Oberflächenmontage

Die 5-polige Mini-USB-B-Buchse von SUYIN ist als SMT-Typ für vertikale Leiterplattenmontage ausgeführt. Die kompakte Buchse hat Abmessungen von 9,9 x 6,4 x 7,3 mm und ist für Mini-USB-Stecker mit abgeschrägter Gehäuseform geeignet. Alle fünf stehenden Kontaktanschlüsse der Buchse im 0,80 mm Pitch-Abstand werden mit der Leiterplatte in Oberflächenmontage verbunden. Zusätzliche SMT-Lötlaschen dienen der weiteren stabilen Verankerung auf der Leiterplatte und gewährleisten sicheren Halt auch bei hohen Steck- und Ziehkräften. Die Anzahl der Steckzyklen ist mit 5.000 spezifiziert. Zu den weiteren technischen Kenndaten der kompakten Mini-USB-Buchse gehören die Kontaktbelastbarkeit von 30 VDC / 1,0 A pro Pin, der Kontaktwiderstand von 50 mΩ (max.), der Isolationswiderstand von 100 MΩ (min. initial) und der Betriebstemperaturbereich von -40 bis +105 °C. Die Mindestbestellmenge für diesen Mini-USB-B-Connector beträgt 80.000 Stück pro Jahr.
