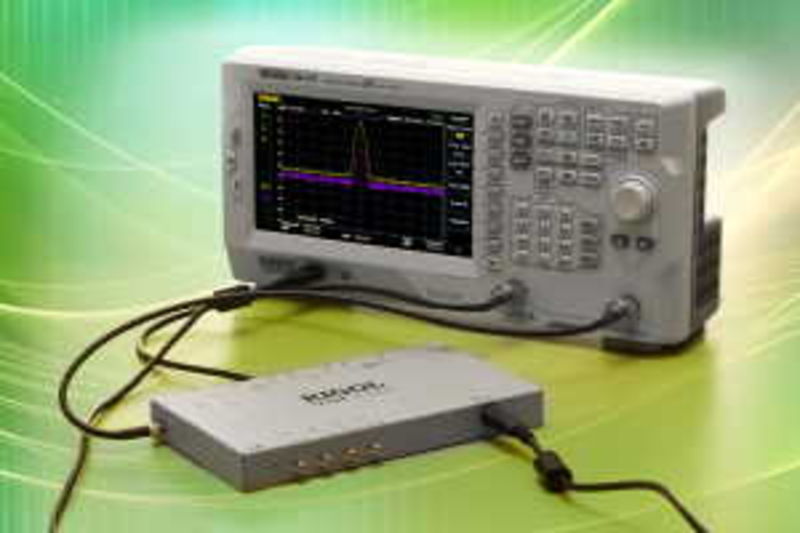

Spectrum-Analysen sind wichtige Funktionen in vielen Testlabors und werden meist gleichgesetzt mit hohen Kosten. Mit dem Spectrum-Analyzer DSA815 von RIGOL Technologies steht jetzt für Anwender mit anspruchsvollen Analyse-Aufgaben und gleichzeitig limitierten Budgets eine Alternative zur Verfügung. Dieses komplett ausgestattete Instrument verfügt über die voll digitale IF-Technologie (Intermediate Frequency) für genaue und hoch auflösende Messungen von 9 kHz bis 1,5 GHz.
Ein Spectrum-Analyzer dient zur Darstellung von Signal-Amplituden in Abhängigkeit von der Frequenz und bietet dem Benutzer eine Auswahl von IF-Filtern, um die angezeigte Bandbreite zu verringern und ein dediziertes Signal aus dem umgebenden Rauschen zu isolieren. Durch die digitale IF-Technologie des DSA815 Spectrum-Analyzers lassen sich die Abweichungen der Amplitude über die Zeit und Frequenz im Vergleich zu analogen Filtern merklich reduzieren. Die durch die digitale Signalverarbeitung gewährleisteten stabilen Filter erlauben es dem Benutzer, mit der IF-Technologie des DSA815 einen IF-Filter auszuwählen, der das gewünschte Signal gerade noch passieren lässt. Beim Messvorgang werden Rauschen und Störsignale in Empfänger und Display begrenzt, so dass das angezeigte Durchschnittsrauschen (DANL - displayed average noise level) reduziert wird.
Die Verwendung digitaler IF-Technologie minimiert Fehler, die durch Filterwechsel und Ungenauigkeiten der Referenzgrössen entstehen; sie kann sogar Fehler beim Umschalten von logarithmischer und linearer Amplitudendarstellung begrenzen, wie man sie von Spectrum-Analyzern mit herkömmlicher analoger IF-Technologie kennt.
Der DSA815 verfügt über Filter mit 3-dB Bandbreitenauflösung (RBW), die sich von 100 Hz bis 1 MHz in 1-3-10-Abstufung bei einer RBW-Ungenauigkeit von weniger als 5 % einstellen lassen. Er verfügt ausserdem über Video-Bandbreitenfilter (VBW) von 1 Hz bis 3 MHz in 1-3-10-Abstufung. Der Anwender kann Frequenzbereiche von 100 Hz Breite bis zur vollen Bandbreite 1,5 GHz des Instruments einstellen..
Der DSA815 bezieht seine Frequenzstabilität und Genauigkeit aus einem internen 10-MHz-Referenz-Generator mit einer Alterungsrate von weniger als 2 ppm/Jahr und einer Temperatur-Stabilität von weniger als 2 ppm bei +20 bis +30 °C. Er kann auch eine externe 10-MHz-Referenzquelle (über BNC-Eingang) im Bereich 0 bis +10 dBm verwenden. Die typische Phasenrauschleistung des DSA815 beträgt -80 dBc/Hz bei 10 kHz Versatz.
Bezüglich der Amplituden kann der DSA815 Eingangslevel von +20 dBm bis zu typischen +30 dBm verarbeiten. Ohne den optionalen Vorverstärker beträgt das DANL typischerweise -110 dBm von 100 kHz bis 1 MHz und -115 dBm von 1 MHz bis 1,5 GHz. Mit Vorverstärker liegt das DANL typischerweise bei -130 dBm von 100 kHz bis 1 MHz und -135 dBm von 1 MHz bis 1,5 GHz.
Der Referenzlevel ist einstellbar von -100 bis +20 dBm in 1-dB-Schritten mit 0,01-dB Auflösung und vierstelliger Auflösung auf der Linear-Skala. Die frequency response des Analyzers liegt in einem 0,7-dB-Fenster von 100 kHz bis 1,5 GHz ohne Vorverstärker und in einem 1-dB-Fenster von 1 MHz bis 1,5 GHz mit aktivem Vorverstärker.
Der DSA815 hat ein 8-LCD-Display mit 800 x 480 Pixel Auflösung und bezieht seine Eingangssignale über eine 50-Ω-Typ-N-Buchse. Anschlüsse zu einem PC sind über Ethernet-LAN und USB möglich sowie optional über GPIB. Der optionale Tracking-Generator DSA815-TG liefert -20 bis 0 dBm Ausgangsleistung mit ±3 dB output flatness von 1 MHz bis 1,5 GHz für VSWR-Messungen oder Skalar-Analysen.
