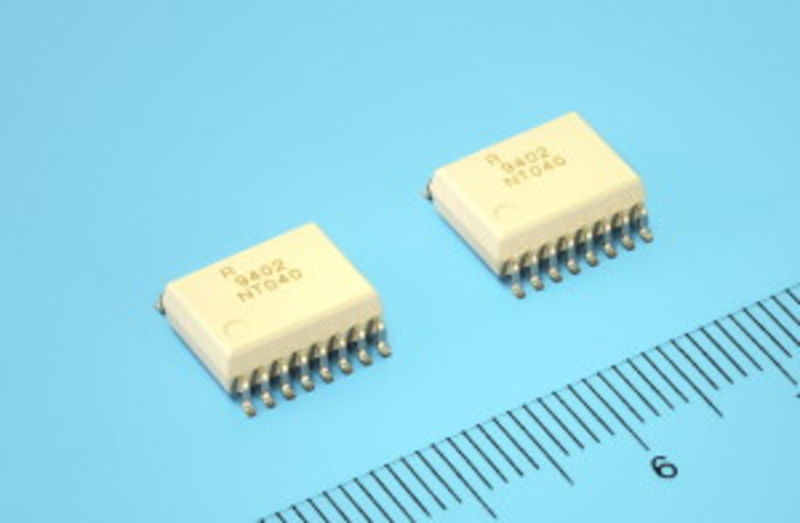

Mit dem PS9402 bietet Rutronik den ersten intelligenten IGBT-Drive-Optokoppler mit integrierter IGBT-Schutzfunktion von Renesas an. Der PS9402 enthält eine Gallium-Aluminium-Arsenid (GaAlAs)-LED als Licht emittierendes Element und einen Fotodetektor-IC. Er wurde speziell für die Steuerung von IGBTs entwickelt, die in Inverter-Geräten zur Motorsteuerung oder Solarstromumwandlung zum Einsatz kommen.
Die integrierte Schutzschaltung, die zuvor als externe Komponente hinzugefügt werden musste, vereinfacht den Systemaufbau. Sie umfasst Funktionen wie UVLO (Under Voltage Lock Out)-Schutz mit Hysterese, Entsättigungserkennung und Soft-Abschaltfunktion, Fehlerstatus-Feedback, Auto-Reset-Funktion und eine aktive Miller-Klemmschaltung. Weitere Eigenschaften des neuen IGBT-Drive-Optokopplers PS9402 sind Ausgangsströme von maximal 2,5A und mindestens 2A, eine High-Speed-Schaltung (tpHL, tpLH ? 200 ns), ein reduzierter Versorgungsstrom von maximal 3mA, eine hohe Gleichtaktunterdrückung von mindestens 25kV/µs und ein erweiterter Betriebstemperaturbereich von -40°C bis 110°C.
Der IGBT-Drive-Optokoppler PS9402 kommt im 16-Pin-Small Outline Package (SOP) mit 8mm äußerer Kriechstrecke und 8mm Luftstrecke. Er ist kompatibel mit ACPL-332J und besitzt die Zulassungen UL, CSA und DIN-EN 60747-5-2 (VDE 0884, Teil 2).
