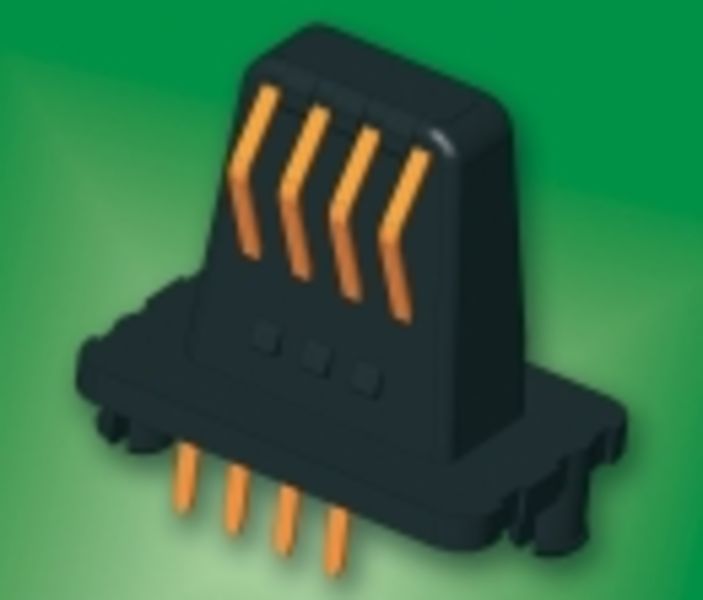

Ein gutes Beispiel für die flexiblen Produktionsmöglichkeiten von SUYIN ist der 4-polige, stehende, und für die Durchsteckmontage vorbereitete Federkontakt-Steckverbinder des Typs 060069MS für Lade- oder Basisstationen. Seine Kontaktträgerplatte ist zur vertikalen Achse in einem Winkel von 8° nach innen geneigt um damit einen besonders bequemen und trotzdem sicheren Anschluss des zu ladenenden Gerätes zu ermöglichen. Aus demselben Grund ist der Ladestecker auch seitlich im Bezug zur senkrechten Achse in einem Winkel von 5° nach innen abgeschrägt. Im Gehäuse selbst dienen speziell geformte Plastikrippen als Verriegelungsmechanismus, um auch bei Vibrationsbelastung hohe Kontaktsicherheit zu gewährleisten. Bei einer Verwendung in einer Basisstationen kann man den Steckverbinder auch als Datensteckverbinder nutzen. Zwei schräg versetzte, seitlich angebrachte Positionierzapfen sorgen für zusätzlichen Halt auf der Trägerplatine. Die im 1,5-mm-Raster angeordneten, Gold über Nickel beschichteten Kontaktfedern aus Kupferlegierung sind für 12 VDC/2 A pro Pin ausgelegt, die Anzahl der Steckzyklen ist mit mind. 5.000 spezifiziert.
