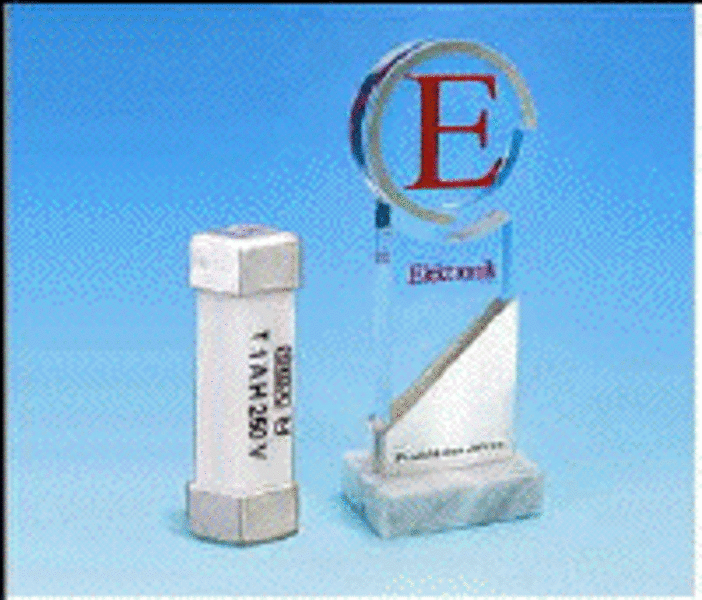

Auf den ersten Blick scheint die SMD-Sicherung gegenüber den bekannten SMD-Sicherungen von den Abmessungen recht riesig zu sein. Aber gross sind auch die Anforderungen die man an das Bauteil stellt. Immerhin kann die SMD-Sicherung Kurzschlussströme von einigen hundert Ampere ausschalten und so ein schadhaftes Bauteil oder Gerät im Fehlerfall gegen das Netz isolieren. Die Quadratförmige SMD-Sicherung hat die Abmessungen von 4,5 x 16 mm und der Isolierkörper besteht aus Keramikrohr. Die Lötwärmebeständigkeit ist bei 260° C und 10 s angegeben. Die SMD-Sicherung kann nach der Norm über 1500 A bei einer Bemessungsspannung von 250 VAC ausschalten. In der Praxis verträgt sie aber auch «richtige» Kurzschlüsse von bis zu 4000 A und kann damit helfen eine Katastrophe zu verhindern.
