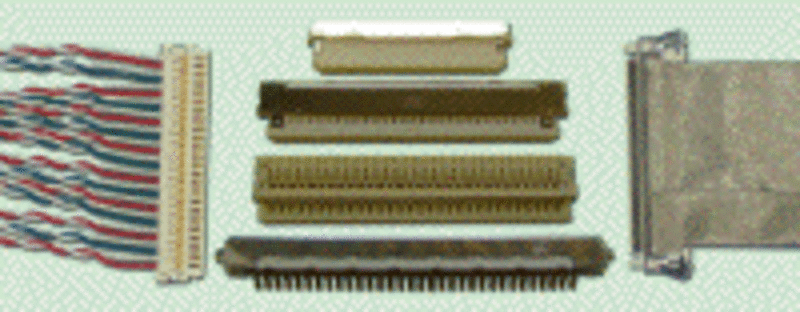

Hochgeschwindigkeits-Schnittstelle LVDS mit goldbeschichteten Kontakten

LVDS-Verbindungen werden mit 20- oder 30-Pol-1-reihig im 1-mm-Raster und 31-, 41- oder 51-Pol-2-reihig im 1,25-mm-Raster realisiert. Für die optional mit Verriegelungen ausgerüsteten und einseitig geschirmten Verbindern auf Konfektionierungen sind goldbeschichtete Kontakte im Einsatz, die Litzen mit AWG28-36 aufnehmen können. Die geschirmten Gegenstücke auf der Leiterplatte sind 1-reihig um 90° abgewinkelt oder 2-reihig 180° stehend mit Bestückungshilfe und als SMT-Ausführung auf Gurt lieferbar. Gegen elektromagnetische Störungen lassen sich LVDS-Konfektionierungen z.B. mittels Cu-Folie oder Metallgeflecht schirmen.

Elcotron SA
Route du Reposoir 5
1260 Nyon
Tel. 022 361 53 52
Fax 022 361 53 51
tech@elcotron.ch
www.elcotron.ch
