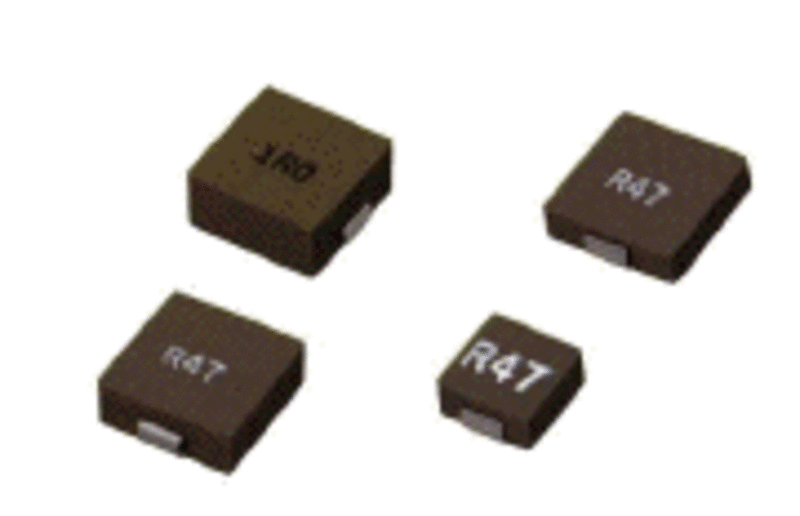

Gepresste Eisenpulverkernspulen mit geringen Abmessungen

Diese Spulen eignen sich besonders für den Einsatz in Hochstrom-Netzteilen. Sie zeichnen sich durch extrem hohe Sättigungsströme sowie einen niedrigen Innenwiderstand aus. Die ABC-Baureihe HP0603-2 mit den Abmessungen 7,2 x 6,5 x 3,0 mm im Standardinduktivitätsbereich von 0,1 bis 10 µH hat man um die Werte von 15 µH bei 3,0 A Sättigungsstrom, 22 µH bei 2,7 A, 27 µH bei 2,5 A und 39 µH bei 2 A ergänzt. Neben dieser Baureihe steht bereits die Reihe HP1004-L mit Induktivitätswerten von 0,18 bis 100 µH und Nennströmen von 2,5 bis 40 A sowie diverse weitere Bauformen zur Verfügung. Für beide Baureihen sind kostenlose Muster und Dokumentationen erhältlich.

Novitronic AG

Thurgauerstrasse 74
8050 Zürich
Tel. 044 306 91 40
Fax 044 306 91 05
p.saameli@novitronic.ch
www.novitronic.ch
