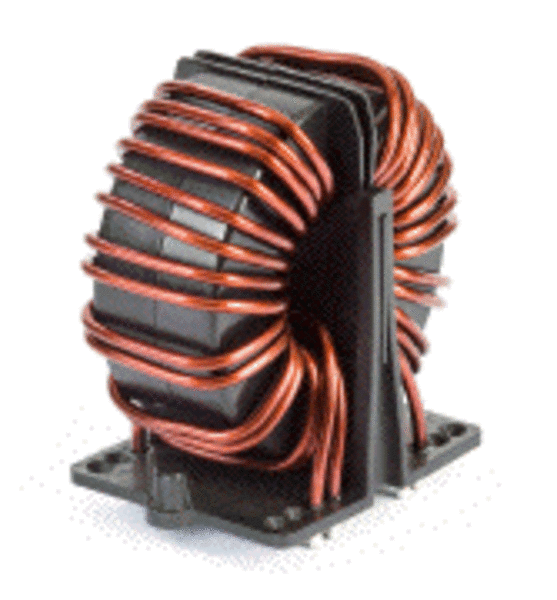

Die RB-Serie umfasst stromkompensierte Drosseln, die in ein- und dreiphasiger Ausführung in horizontaler und vertikaler Bauform für Ströme von 16 bis 50 A lieferbar sind. Kennzeichnend für die RB-Serie sind die offene Bauweise und die klare Trennung der Wicklungen durch die neue Konstruktion der Spulenkörper. Mit forcierter Kühlung lassen sich die Drosseln mit bis zu 80 A betreiben. Die Luft- und Kriechstrecken sind für Betriebsspannungen von bis zu 600 VAC/1000 VDC ausgelegt. Bei der Entwicklung wurde auf das Pin-out der Drosseln besonderer Wert gelegt, um ein einfaches Layout der Leiterplatten zu erlauben. Eine Applikationsschrift liefert ausserdem wichtige Hinweise, was bei der Integration von EMV-Filtern in Leiterplatten zu beachten ist.
Schaffner EMV AG
Nordstrasse 11
4542 Luterbach
Tel. 032 681 66 26
Fax 032 681 66 30
info@schaffner.ch
www.schaffner.com
