Paletten finden den richtigen Weg

Die Rücknahme, Sortierung und das Recycling von Verpackungsmaterial gehören heute zum Pflichtprogramm, auch für den Detailhandel. Gebrauchte PET-Flaschen und -Behälter zählen genauso dazu wie die massenhaft anfallenden Kartonverpackungen. Migros Zürich vertraut in ihrer automatisierten Sortier- und Entsorgungsanlage auf Baumer-Sensoren.



Die Genossenschaft Migros Zürich, die zum grössten Detailhandelsunternehmen der Schweiz gehört, betreibt eine Recyclinganlage, um die enormen Mengen Verpackungs-abfall ressourcenschonend zu entsorgen, und vertraut dabei auf optische Sensoren von Baumer. Insgesamt 60 Sensoren des Typs SmartReflect und 5 O500-Sensoren unterstützen die Funktionssicherheit der weitgehend automatisierten Sortier- und Entsorgungsanlage.

200 Lkws bringen 3500 Behälterpaletten täglich

An 6 Tagen in der Woche von 4 bis 22 Uhr bringen täglich circa 200 Lkws rund 3500 Behälterpaletten mit Verpackungsabfall, dem sogenannten Rückschubmaterial, aus dem Grossraum Zürich in die Anlage. Abgestellt auf Paletten, durchlaufen diese Behälter die weit verzweigten Wege der Sortieranlage, werden automatisch entleert, und die leeren «Faltbehälter» werden am Ende ebenfalls automatisiert zusammengefaltet, gestapelt und palettiert. Bevor die Sortieranlage in Betrieb genommen wurde, ist dieser gesamte Prozess noch von Hand erledigt worden. Das dauerte nicht nur viel länger, sondern war auch echte «Schwerstarbeit».

Erhebliche Verschmutzung der Anlage durch Staub

Angesichts der enormen Mengen von PET- und Kartonabfall, der hier verarbeitet wird, ist eines fast unvermeidlich: Die erhebliche Verschmutzung der Anlage durch Papierstaub oder Reste der Aufkleber der PET-Behälter. Unter solchen Voraussetzungen punktet der Lasersensor SmartReflect ONDK, denn die Reflexionslichtschranke benötigt keinen separaten Reflektor. Der geschlossene Lichtstrahl wird vielmehr mithilfe eines beliebigen Maschinenteils aufgebaut. Bei der physikalischen Unterbrechung dieser Lichtschranke durch ein Objekt schaltet der Sensor jederzeit sicher.

Die Migros setzt den SmartReflect zur Erfassung der Paletten auf ihrem Weg durch die Sortieranlage ein. Durch den nicht notwendigen Reflektor entfällt auch der Aufwand für dessen Montage und Inbetriebnahme. Vor allem aber konnten die Verantwortlichen auf ein anfälliges Element verzichten, das in dieser rauen Umgebung der Sortieranlage verschmutzt, beschädigt und damit unbrauchbar werden könnte.

Fehlender Reflektor ist grosser Vorteil

Das bescheinigt auch André Römer, Leiter Facility Services und Projektleiter bei der Migros Zürich: «Die SmartReflect-Sensoren von Baumer funktionieren einwandfrei und bislang kam es zu keiner Störung. Dass wir keinen Reflektor benötigen und trotzdem nicht auf die Vorteile einer Reflexionslichtschranke verzichten müssen, ist ein grosser Vorteil dieser Sensoren.»

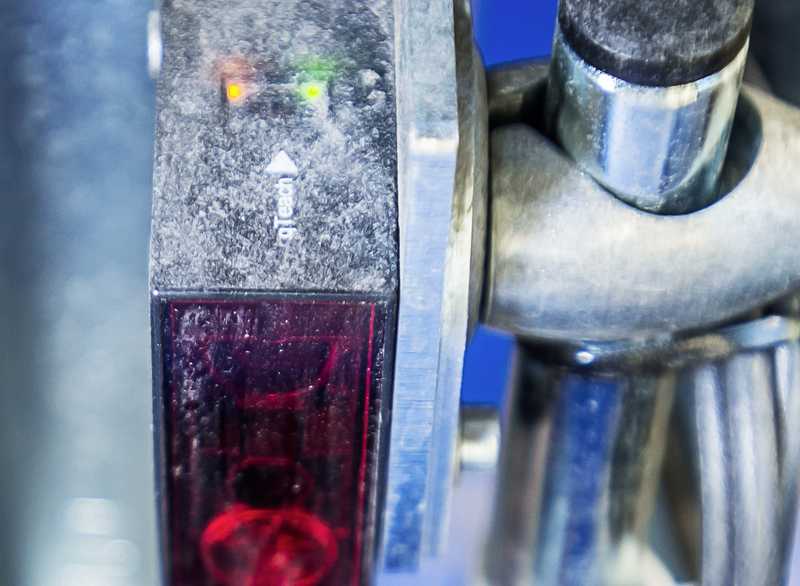

Als Sicherung gegen die Überfüllung der Sammelbehälter kommt ausserdem der optoelektronische Sensor O500 zum Einsatz. Die Reflexionslichtschranke mit PinPoint-LED aus der NextGen-Serie spielt hier vor allem dessen Leistungsstärke aus. Mit 8000 mm weist der O500, gemessen an seiner Baugrös-se, eine enorme Reichweite auf.

Ausserdem verfügt der O500 mit qTeach über ein komfortables und verschleissfreies Teach-Verfahren. Zum Einlernen des Sensors genügt eine Berührung mit einem beliebigen ferromagnetischen Werkzeug, z.B. einem Schraubenzieher.

Infoservice

Baumer Electric AG
Hummelstrasse 17, 8501 Frauenfeld
Tel. 052 728 11 22, Fax 052 728 11 44 70
sales.ch@baumer.com, www.baumer.com
