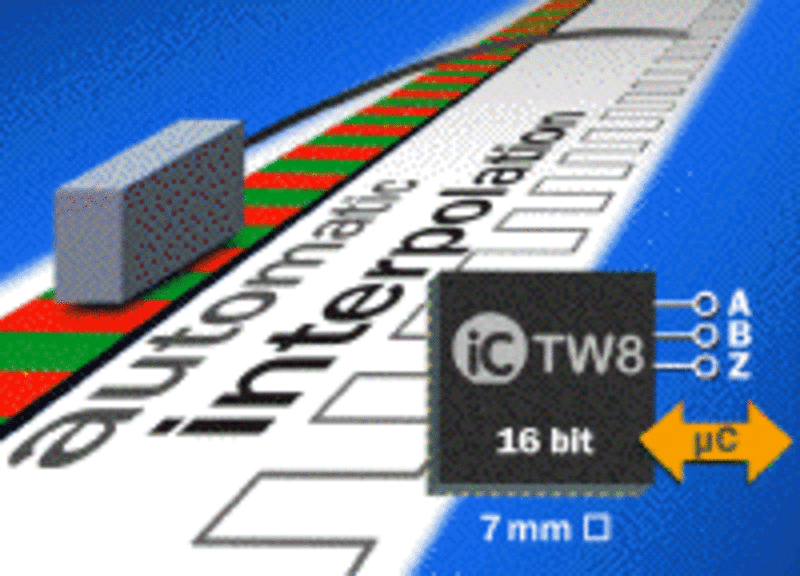

Präzisions-Interpolationsschaltung mit Auto-Korrektur

Der hochauflösende Signalprozessor iC-TW8 dient zur Auswertung von Sinus-/Cosinus-Sensoren. Er minimiert dabei Winkelfehler und Jitter durch Automatikfunktionen. Die Winkelposition lässt sich in beliebiger Auflösung mit bis zu 65536 Inkrementen pro Eingangsperiode berechnen und als Inkrementalsignal mit Index ausgegeben. Über die SPI-Schnittstelle steht ein 32-Bit-Wort inklusiv gezählter Perioden zur Verfügung. Der Baustein erlernt die nötigen Signalkorrekturen für Offset-, Amplituden- und Phasenfehler selbsttätig und sichert diese im externen EEPROM. Sind diese Startwerte nicht ausreichend, lassen sich permanente Automatikkorrekturen anwählen. Zusätzlich erlaubt eine Tabelle mit 64 Stützstellen die statische Korrektur der Winkeldaten.
